撬装式反渗透水处理净化机组

　　这套三维结构呈现的是一套集成在钢制框架内的反渗透水处理撬装机组，主要面向工业纯水制备、中水回用、锅炉给水预处理以及小型集中供水场景。整机将增压泵、膜元件管路、精密过滤单元、电控箱体、仪表监测元件与阀组全部整合在同一底座平台上，现场只需对接进水、产水、浓水排放及动力电源即可投入运行，大幅减少分散安装带来的配管误差与现场调试工作量。

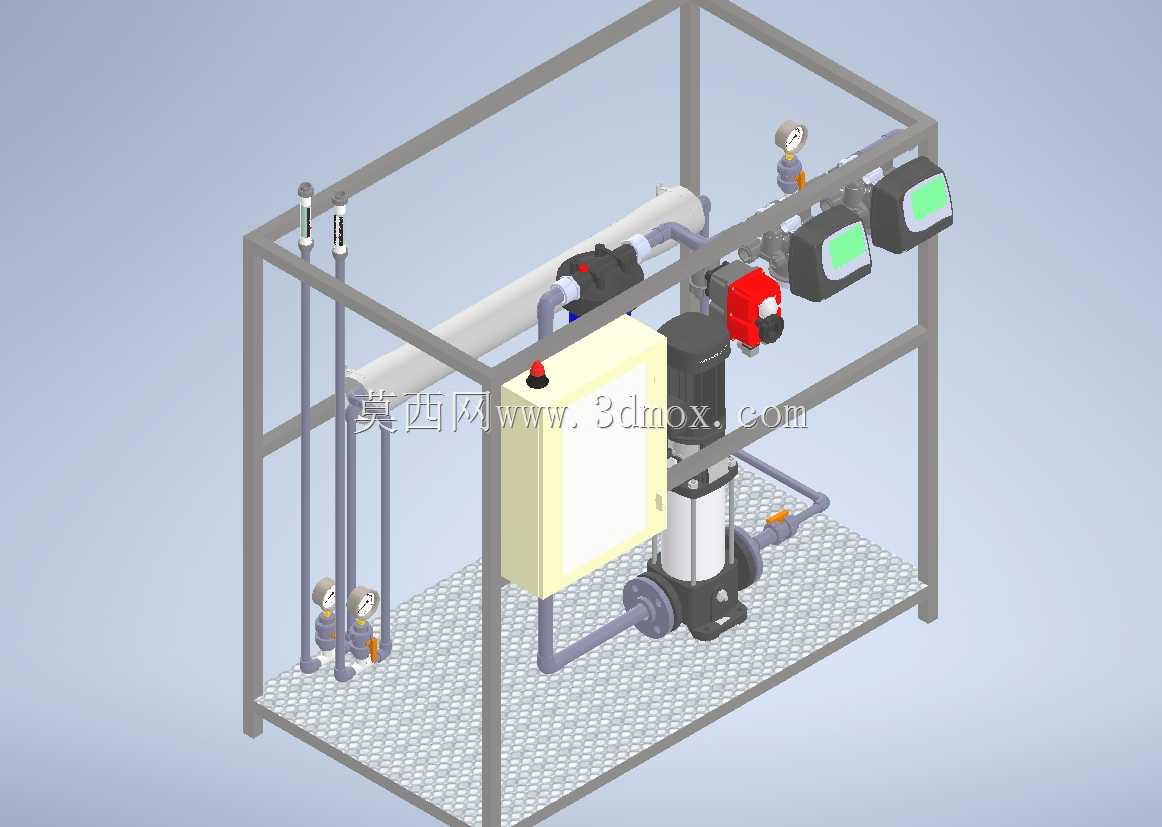

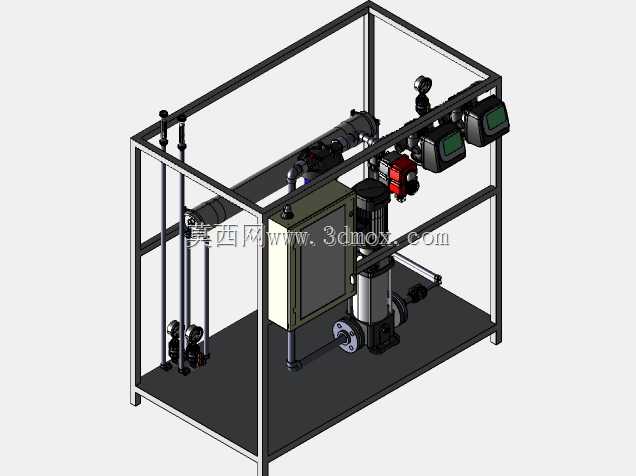

　　从布置逻辑看，底座采用花纹防滑钢板承托，四周由方管焊接成立体框架，既承担管路与设备的载荷，也为搬运、吊装和后期检修提供受力点。框架左侧竖直排布多根透明可视的流量计与取样管路，便于操作人员在巡检时直接读取各支路流量；中部横向布置的长筒构件为反渗透膜壳，是整套设备完成盐分与微小颗粒截留的核心段。原水经前置过滤后由立式多级离心泵加压，泵体进出口通过弯头、阀门与膜壳相连，高压管路走向紧凑且预留了拆装空间。

　　设备前端设置米黄色电控箱，箱体上布置急停按钮，内部用于容纳接触器、保护器件与控制回路；框架右上方并排安装两台在线监测仪表，配合压力表实时反馈膜前压力与运行状态。红色阀件与黑色调压部件分布在泵出口和膜段之间，用于调节进水压力、浓水回流比例，从而控制回收率并避免膜元件因超负荷运行而加速污染。

　　结构设计上，管路尽量沿框架立柱与横梁敷设，减少悬空跨度；泵组下方设置稳固支撑，降低高压运行时的振动传递。底座边缘保留了管路法兰和快接接口的操作空间，框架顶部与侧面不设封闭护板，使膜壳更换、滤芯维护和仪表校准都能在不拆解主体的情况下完成。整机外形遵循标准撬装边界，长宽高比例适配常规厂房门宽与集装箱运输条件，地脚区域可直接膨胀螺栓固定，也可通过叉车槽或吊点整体转移。

　　建模时需重点还原膜壳倾角、泵进出口同心关系、阀件操作高度以及仪表朝向，这些细节直接影响三维方案在设备布置评审、管线碰撞检查和安装指导中的可用性。对水处理工程而言，该类撬装结构把工艺、机械、电气与监测点集中表达，能够帮助设计人员在方案阶段核对维护通道、接管方向和吊装空间，也便于选型人员评估产水规模与现场安放条件。
