三通式管道流体过滤腔体结构

　　这套三通式过滤腔体结构，在流体输送管路系统中承担介质杂质截留、流向分配的核心作用，常见于化工循环水线、暖通供回水主管、工业制程料液输送支路以及市政给排水的关键节点。不同于直通式过滤器只能沿单一直线管路布置，该结构采用正交三向接口布局，其中两个接口沿竖直轴线上下对向布置，第三个接口沿水平侧向伸出，可直接在管路需要转向、分流或者旁通取流的位置替代普通三通管件，无需额外加装转向弯头，既减少了管路焊缝数量，也压缩了安装段的整体占用空间。

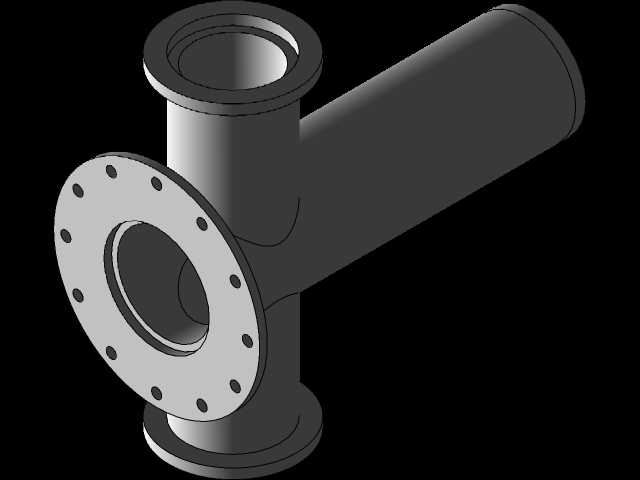

　　从结构设计逻辑来看，腔体主体采用等径厚壁圆筒作为承压基体，三个通径接口全部采用带螺栓孔的凸面法兰连接形式。侧向水平接口的法兰盘沿圆周均匀布设十二个螺栓通孔，法兰密封面凸起于筒体端面，安装时可搭配耐油橡胶石棉垫或者金属缠绕垫片，通过螺栓预紧实现端面密封，能够承受中低压管路的持续工作载荷。上下两个竖直接口的法兰直径略小于侧端法兰，螺栓孔数量相应减少，适配不同管径的对接管路，现场配管时可根据介质流向灵活选择进料、出料与排污/排气接口：常规工况下可让待过滤介质从侧端大法兰进入腔体，内部安置的滤篮或者滤芯将杂质截留在腔体内，过滤后的洁净介质从上下任意一端送出，另一端可作为检修口、排污口或者压差检测接口，在不停机拆解主体的情况下完成杂质排空、滤芯更换作业。

　　建模过程中优先保证了安装边界的尺寸协调性：筒体相交位置做了平滑相贯线过渡，避免直角应力集中在长期承压、介质冲刷下出现开裂风险；所有法兰端面的平行度、螺栓孔的位置度都按照管路法兰通用标准做了参数化约束，法兰背面与筒体焊接位置预留了合理的焊脚高度空间，不会出现螺栓装配时与筒壁干涉的问题。侧向伸出的圆筒长度经过校核，留出了法兰对接时扳手操作的空间，竖直方向上下法兰的端面间距匹配常规管路支吊架的跨距要求，现场吊装就位时可以直接将腔体架设在管道支架上，不需要额外制作异形支撑构件。

　　实际选型布置时，该结构尤其适合管路走向呈直角转折、同时需要在线过滤的场景，省去了单独安装过滤器再加装三通弯头的冗余布局，减少了管路泄漏点。腔体内部预留的滤件安装空间足够容纳不同精度的滤网、磁棒或者折叠滤芯，可根据介质中杂质的粒径、腐蚀性调整内件材质，承压壳体的壁厚冗余也能适配水、油品、低腐蚀化工料液等多种介质的输送需求，三维结构完整还原了法兰密封面、螺栓孔、筒体相贯等所有装配细节，可直接用于管路布置干涉校验、支吊架受力核算以及非标过滤设备的改型设计参考。
