喷气动力单元轻量化承托固定支架

　　这套承托固定结构主要面向小型喷气动力试验台、微型涡喷推进演示装置以及航空原理教学实训场景，用来把动力段的核心壳体稳妥架设在安装基准面上，同时承担工作状态下的推力传递与振动约束。从实际装机逻辑来看，支架不能只做“托住”这一件事：微型喷气设备在启动、升速与稳态运行阶段会产生沿轴向的持续推力，启停瞬间还伴随小幅冲击，若支撑刚性不足或定位面贴合不实，很容易出现动力轴线偏移，进而影响喷流方向与测试数据。

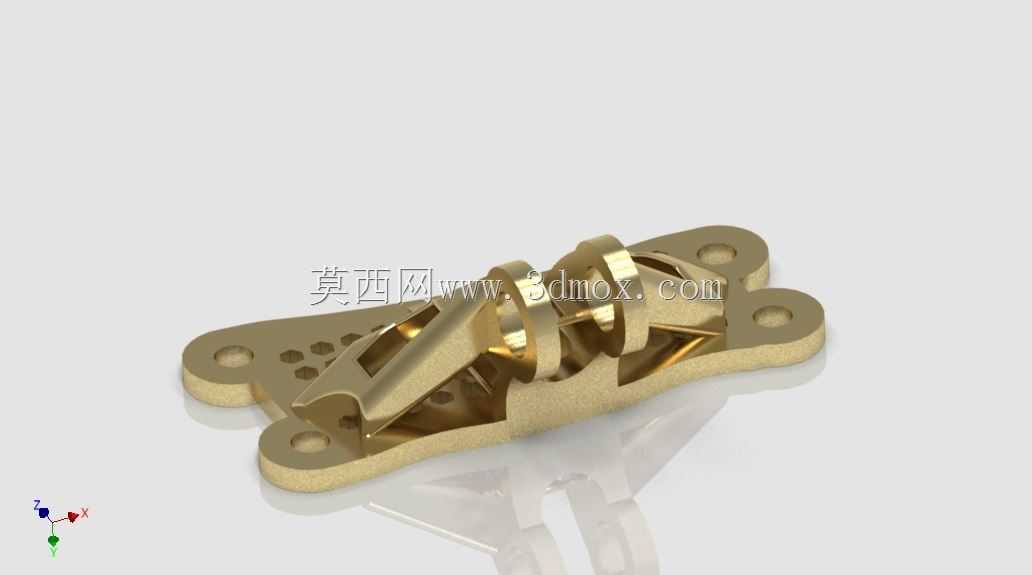

　　底板采用双侧延展的耳板布局，四个角位预留贯穿安装孔，可直接通过螺栓固定在试验台平板、机架型材面或移动演示小车上。耳板向两侧拉开后，支撑多边形的包络范围明显增大，相比单点窄底座，抗倾覆能力更强，尤其适合推力线略高于安装面的布置。底板中部还布置了一组阵列小孔，这类孔位在实物阶段既可作为减重孔降低整体质量，也可用于辅助线束绑扎、传感器引线固定或局部工艺装夹，给后续改装留出余量。

　　上部承托区域采用与动力壳体外形相适应的半包络约束思路，通过两处环形抱合结构限制筒体径向位移，再配合侧向成型支撑面承担轴向推力。支撑筋板并非简单直立加厚，而是顺着载荷路径从底板耳板附近向抱环区域连续过渡，使螺栓预紧力、设备重力与工作推力能够较顺畅地传递到底板安装面。这种布局减少了孤立凸台和突然截面变化，有利于降低应力集中；对于新手设计而言，也便于在后续细化中针对筋板根部、抱环开口处做局部补强。

　　建模时需要重点控制安装边界。底板下表面应作为统一基准面处理，保证放上工作台后不出现翘动；四个安装孔的孔距要与常用台面板槽距或型材孔位协调，孔周留出足够扳手空间。上部抱环的同轴度直接影响动力单元装配，两环中心应落在同一条轴线上，环内圆与动力壳体之间可根据实际工艺预留微量间隙，便于装配并补偿加工误差。若采用金属切削或打印成型，壁厚不宜沿环向突变，开口位置应设置圆滑过渡，避免锁紧或受振时产生裂纹源。

　　外形上，支架整体呈扁平低重心轮廓，宽度方向超出动力壳体直径，长度方向覆盖主要支撑跨距，既能够容纳喷气管路与接线空间，也不会在设备周围形成过多干涉。实际装配时，可先将动力壳体放入抱环，确认轴线与底板基准平行，再逐步紧固两侧约束；底板与台架之间建议保持平整贴合，必要时通过垫片调整高度，使喷口中心与测试段中心线对齐。对于教学样机，该结构还可作为拓扑优化、减重孔验证和振动观察的典型对象，方便在不改变主安装接口的前提下迭代筋板形状与环宽尺寸。
