千公斤级石棉瓦吊装支撑工装架

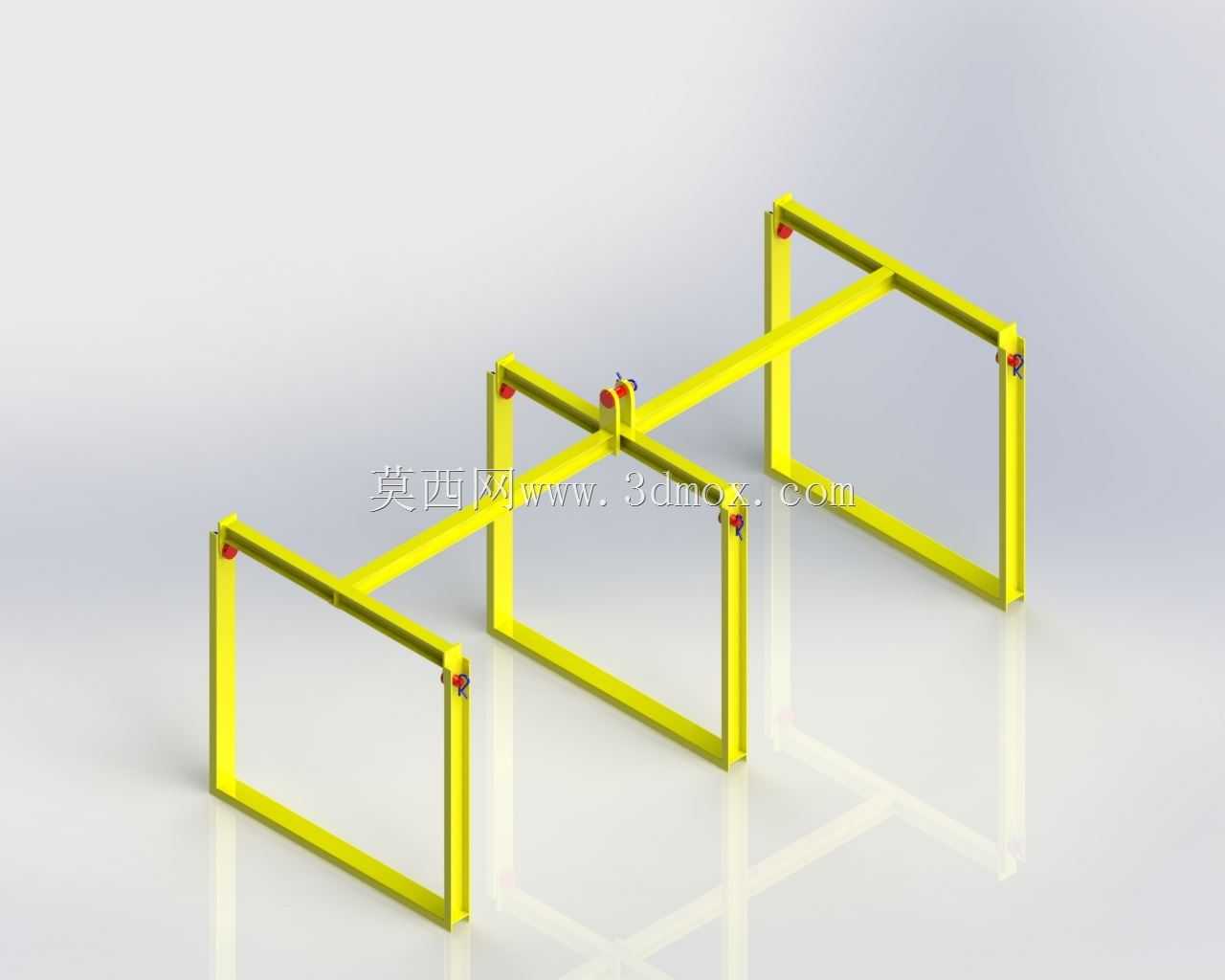

　　这套黄色框架式支撑工装，核心定位是配合起重机、随车吊、桅杆吊等起重设备完成石棉瓦类长条轻质建材的高位吊运作业，额定承载上限设定在1000kg，刚好覆盖常规工地单批次石棉瓦、彩钢瓦、预制薄板的转运重量区间。从现场使用逻辑倒推设计思路：石棉瓦本身脆性高、长宽比大，单点起吊极易出现中部弯折、边角碎裂的问题，常规钢丝绳直接捆扎会在瓦面留下勒痕甚至直接压裂板材，这套工装采用三段分立门型框加纵向通长连接梁的布局，三个门型支撑框沿板材长度方向等距排布，吊运时石棉瓦整体承托在框架内侧的横向托梁上，受力点从传统的两点捆扎变为沿瓦长分布的多段线性支撑，把薄板的抗弯跨度压缩到单段门架的间距范围内，从根源上避免长板材起吊过程中的挠曲断裂。

　　结构细节上，所有杆件统一采用方管截面焊接成型，方管的双向抗弯性能一致，既可以承受垂直方向的板材自重，也能抵消起吊加速、制动时产生的横向摆动载荷，框架转角处全部做满焊处理，连接节点位置加装了红色的锁止销件，纵向主梁和三个门型框的衔接处预留了可调位的紧固点位，实际现场可以根据待吊运石棉瓦的总长度，微调三个门架的间距，适配2.4米到3.6米不同长度的建材规格。安装边界方面，整套工装的顶部吊点居中设置在纵向主梁的中点位置，和起重机吊钩直接连接，起吊后整个框架的重心和吊点完全重合，不会出现偏载倾斜；门型框的内空宽度预留了足够的操作间隙，工人可以直接把成叠石棉瓦从侧面推入框架托位，不需要高空对位穿绳，地面挂料的作业效率比传统捆扎方式提升一倍以上。

　　应用场景覆盖民用建筑屋面修缮、厂房彩钢瓦铺设、建材堆场短途转料等多个工况，工装整体没有复杂的活动部件，日常维护只需要检查焊缝有无开裂、锁销有无磨损即可，框架表面做醒目的黄色涂装，在工地复杂的光照环境下辨识度极高，避免吊装作业时周边人员误碰。设计阶段也充分考虑了闲置堆放的需求，三个门型框和纵向梁的销接结构可以快速拆解，拆解后的杆件可以扁平叠放，运输和仓储存放时占用的空间极小，不会像整体焊接吊具那样在转场时挤占货车的有效装载空间。托梁和瓦面接触的位置可以加装橡胶垫，进一步缓冲起吊瞬间的冲击，避免硬质方管直接刮伤板材表面，整套结构没有冗余设计，每一段杆件的截面规格都按照1.5倍的安全系数校核，既不会因为用料过重增加起重机的额外载荷，也不会因为截面不足出现承重变形的风险。
