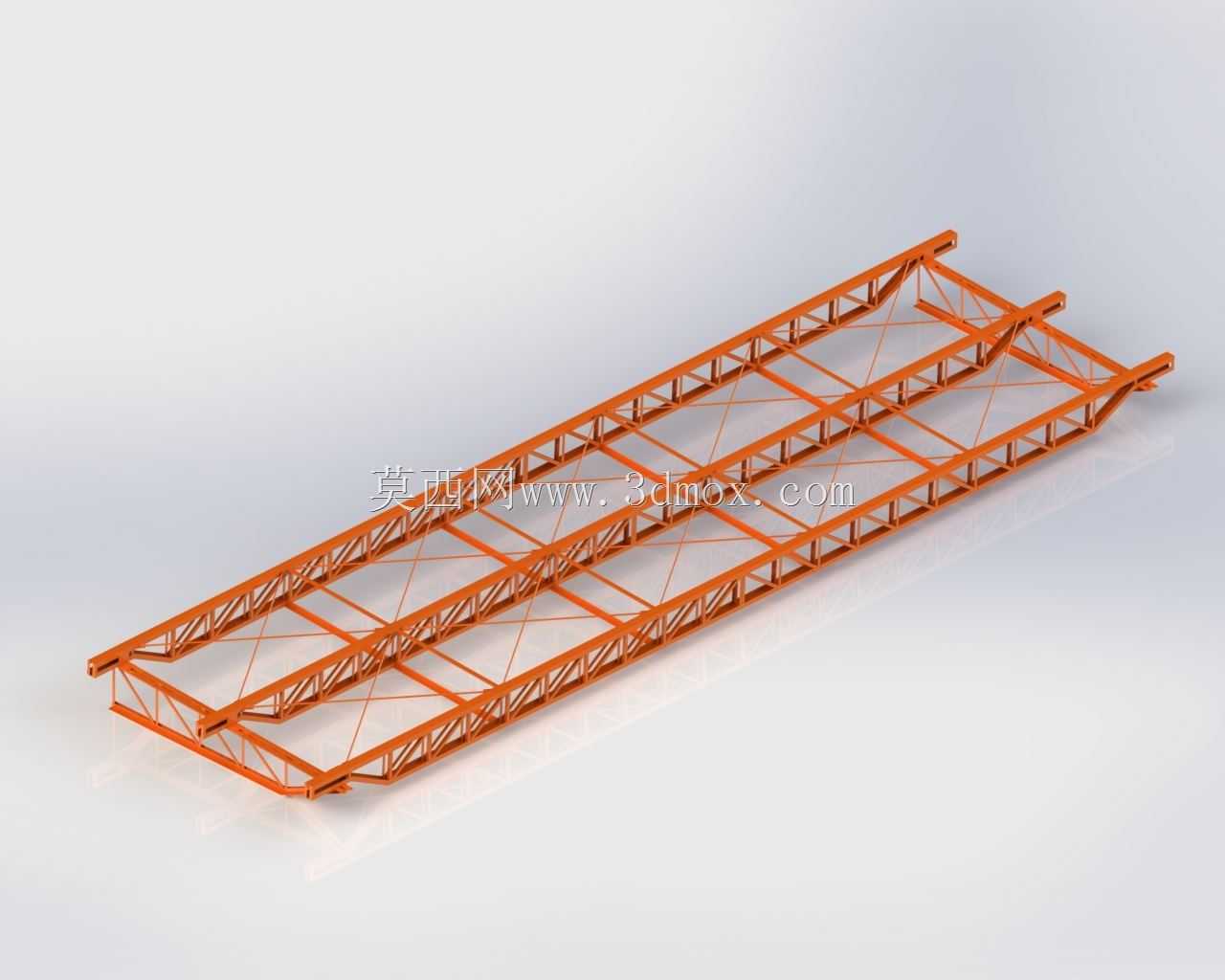

桁架式棚盖金属承重支撑结构

这类桁架式金属支撑结构，主要应用于临时仓储棚、户外作业遮蔽棚、物料堆放区防雨棚的顶部承重体系，作为棚面覆盖材料的核心承载骨架，需要同时承受自重、棚面荷载、风载以及局部积雪荷载，在户外临时搭建场景、厂区临时储物区域、工地临时加工防护棚场景中使用频率极高。从结构设计逻辑来看，整体采用平行弦桁架的排布形式，两组主桁架平行布置，上弦杆作为棚面铺装的直接支撑面，下弦杆承担整体抗弯的拉力分量，腹杆采用交叉斜撑的布置形式，能够在最小用钢量的前提下，最大化提升结构的整体抗剪与抗扭刚度，避免大跨度下的结构失稳问题。主桁架之间通过横向连接系进行刚性连接，横向连接杆件同样采用小型桁架结构，替代传统的实腹式横梁，进一步降低结构自重，同时保证两组主桁架的协同受力，避免单榀桁架出现侧向失稳的情况。结构端部设置有外伸的连接端板，端板上预留有螺栓安装孔，既可以与下部的支撑立柱进行法兰式螺栓连接，也可以根据现场安装条件，直接与预埋基础件进行焊接固定，安装边界的适配性较强，能够适配不同高度的支撑立柱，也可以根据现场的棚盖跨度需求，对多段桁架进行拼接延长。从构件细节来看，所有杆件均采用等截面型钢制作，弦杆与腹杆的连接节点采用相贯线焊接形式，节点处没有额外的节点板，既减少了焊接工作量，也避免了节点板带来的应力集中问题，所有外露的型钢边缘都做了圆弧过渡处理，能够减少棚面铺装材料铺设时的划伤风险，也能降低现场安装过程中的磕碰损伤。在实际选型应用中，这类桁架结构的跨度适配范围较广，单段桁架的长度可以根据运输条件进行分段设计，现场拼接时只需要在端部拼接位置加装拼接夹板，通过高强度螺栓进行紧固即可完成接长，不需要复杂的现场焊接作业，能够大幅缩短现场的安装周期。结构表面采用橘红色防腐涂装，既可以在户外环境下起到防锈蚀的作用，也能在厂区、工地场景中起到明显的安全警示作用，避免现场作业过程中吊装设备、转运车辆对结构造成碰撞。在受力传递路径上，棚面承受的竖向荷载会通过上弦杆的节间传递到节点位置，再通过斜腹杆将力分解传递到下弦杆与端部支座，整个传力路径清晰明确，没有冗余的受力构件，每一段杆件都能充分发挥材料的力学性能，在保证结构承载安全系数的前提下，尽可能控制整体的用钢量，降低结构的整体造价，同时也能减少下部支撑结构的荷载负担。
