起重作业多用途平衡吊梁工装结构

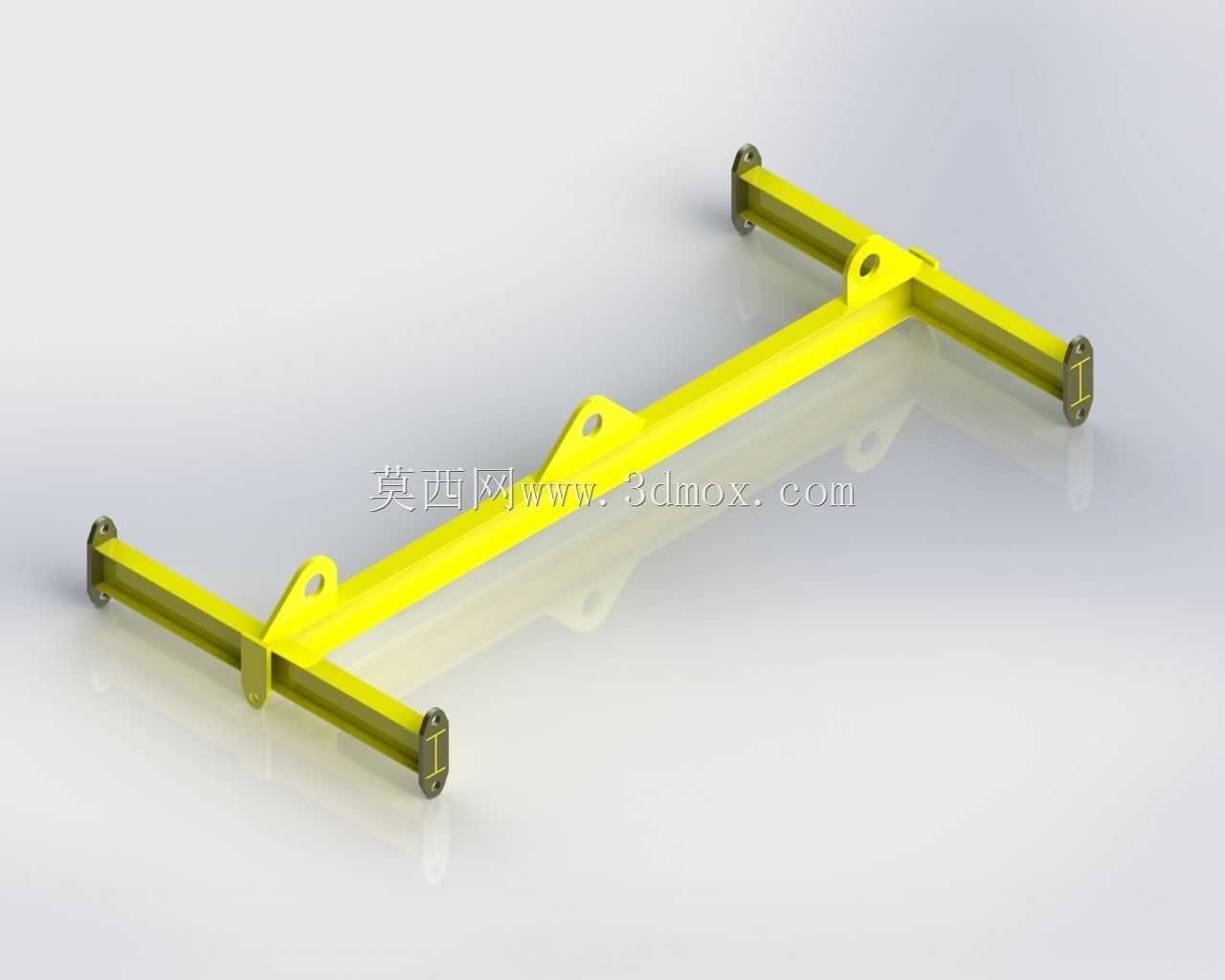

　　该结构面向起重机、车间天车及现场吊装作业中的多点吊挂需求，核心作用是在起吊长形、框架类或受力点分散的工件时，把吊钩集中载荷分配到两端及辅助吊点，避免吊索夹角过大、工件局部受拉变形或起吊过程中姿态失稳。横梁主体采用长箱型截面布置，沿纵向承受弯矩，端部横向延伸形成双端支撑边界，整体呈工字形展开；这种布局能够在额定承载范围内控制梁体挠度，同时让下方吊索尽量接近竖直方向，减小水平分力对被吊物的挤压。

　　从实际使用场景看，这类平衡梁常见于金属结构件转运、模具装卸、生产线工件翻转配合以及户外设备安装。梁上设置的多个带孔耳板并不只是装饰特征：中部靠上的耳板用于连接起重机主吊钩，承受整体起吊载荷；梁体下方分布的耳板则用于悬挂卸扣、吊带或链条，可根据工件重心调整吊挂位置。端部横向杆两端的安装板预留连接孔，既可以作为限位和辅助吊点，也能够配合不同索具完成双点、四点吊挂。

　　设计思路上，模型把受力路径表达得比较直接：主吊点载荷通过耳板传入主梁，主梁再把力传递到下部各吊挂位置；横向端梁扩大了吊点间距，适合宽度较大的被吊物。耳板开孔位置避开梁截面突变区域，板件与主梁连接处形成连续传力区，有利于减少应力集中。黄色主体与深色端构件在视觉上区分了主梁和端部连接模块，工程审阅时可快速识别装配关系。

　　安装边界方面，主梁长度决定两端吊点的最大跨距，横向杆长度决定侧向索具布置空间；选型时不能只看额定承载，还要结合被吊物宽度、重心位置、吊索长度和吊钩净空高度共同校核。若吊点过于靠近梁端，梁体弯矩和端部连接受力会明显增大；若吊点过于集中，则失去平衡梁分散载荷的意义。模型中各耳板孔位、端板孔距和梁体相对位置均可作为三维布局参考，用于后续详细设计时补充材料规格、焊缝尺寸、销轴直径及安全系数校核。
