威纶通触摸屏式设备操作控制面板

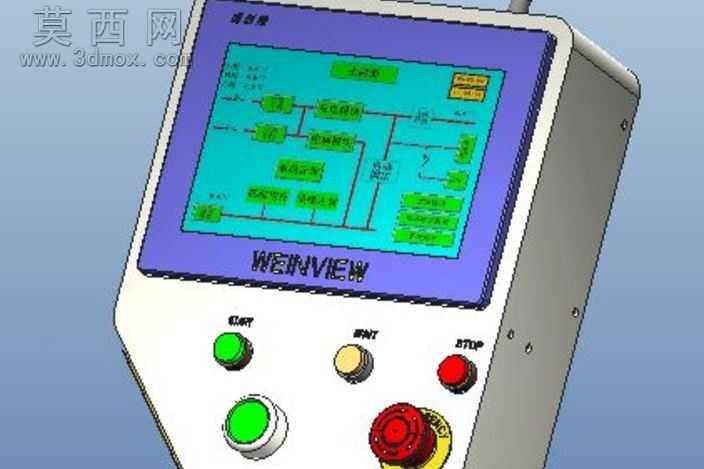

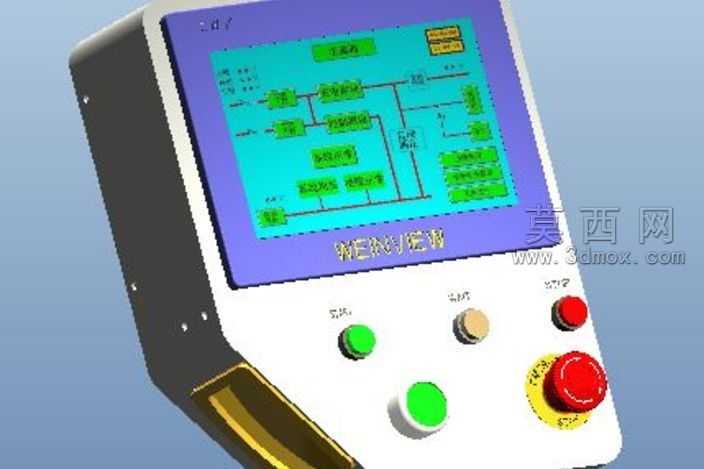

本模型为工业设备配套的手持操作控制面板，采用三维建模软件完成全参数化结构设计，整体为立式手持盒式造型，外壳做了圆角过渡处理，避免尖锐棱角带来的操作磕碰风险，符合工业现场人机交互设备的安全设计要求。建模过程中首先搭建外壳基体结构，采用薄壁壳体特征生成盒体主体，预留出触摸屏安装沉槽、按钮安装孔位、手持握边的结构空间，所有安装孔位均按照对应元器件的实际安装尺寸做公差预留，保证虚拟装配时元器件与壳体的配合间隙符合实际生产装配要求。材质渲染阶段，外壳主体采用浅灰白色哑光工程塑料材质，模拟ABS工控盒的表面质感，触摸屏区域做紫色边框分色处理，屏幕表面添加高透玻璃材质，搭配轻微的环境反光效果还原触控屏的真实视觉表现；按钮部分做分色材质区分，绿色启动按钮采用亮面绿色塑料搭配银色金属包边，黄色复位按钮采用哑光黄配色，红色急停按钮做醒目的大红色蘑菇头造型，搭配黄色警示圈底座，急停按钮表面添加细微的防滑纹理，还原实体急停开关的操作触感设计。屏幕界面部分按照威纶通MT6070ih触摸屏的实际组态风格绘制，还原了工业控制流程的组态界面布局，包含流程框图、功能按钮区、状态指示区，界面配色采用青蓝色底色搭配绿色功能块，符合工控触摸屏的常规视觉设计逻辑。结构设计上充分考虑手持操作的人机工学，盒体厚度控制在单手握持的舒适尺寸范围内，按钮排布遵循操作频率优先级，高频操作的绿色启动按钮布置在左下方便于拇指按压，急停按钮布置在右下区域，符合紧急状态下的操作习惯，避免误触风险；盒体侧面预留了线缆出线孔位，顶部设计有手持挂绳安装位，满足现场使用的悬挂收纳需求。整个模型的结构拆分清晰，包含上壳、下壳、触摸屏、各个操作按钮、急停开关等独立零部件，可直接用于虚拟装配验证、工业场景渲染展示，也可作为电控操作类产品设计的参考原型，所有特征均保留可编辑参数，便于根据实际需求调整尺寸、更换按钮布局或者修改屏幕界面内容。
