皮带滚筒复合式物料运输分拣装置

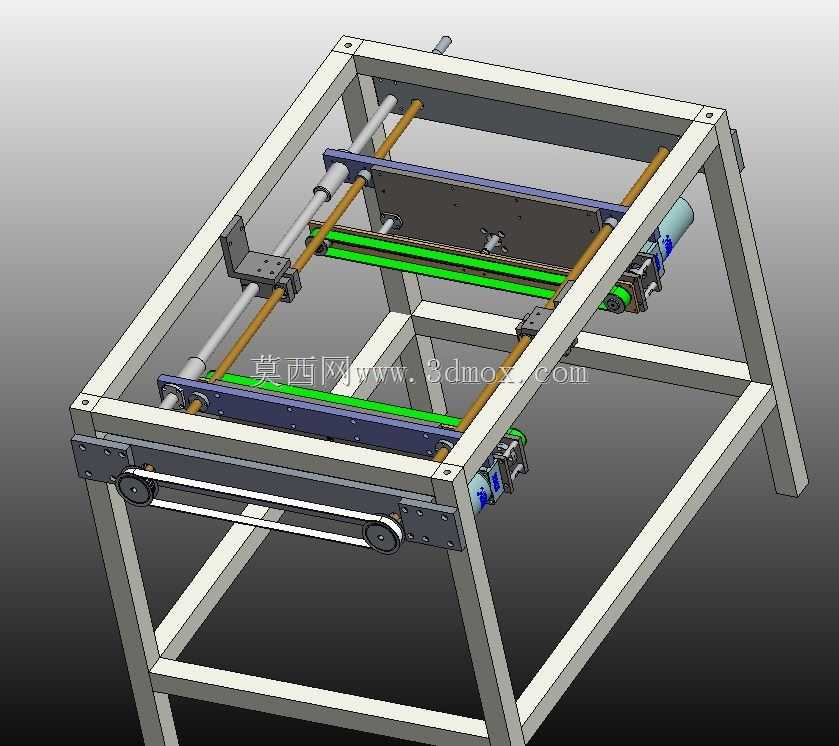

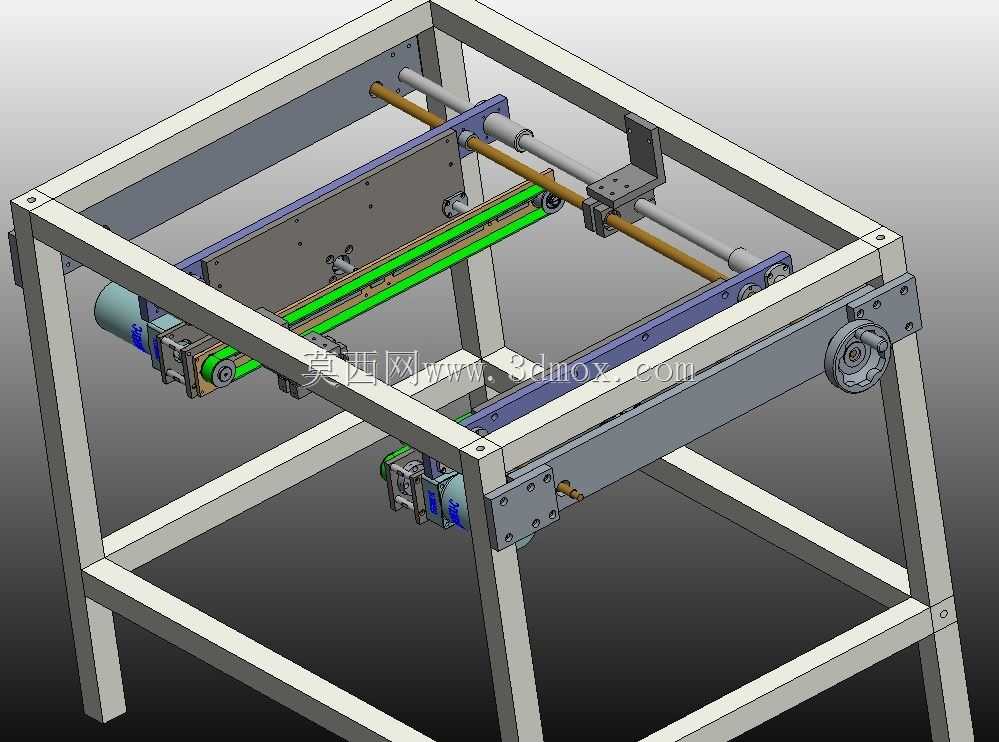

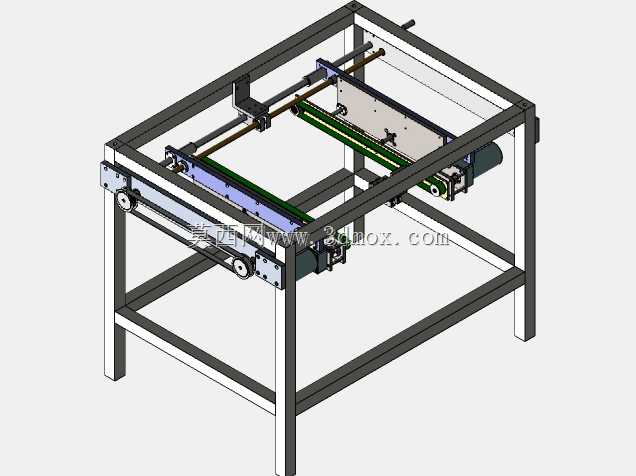

该运输分拣装置主要应用于轻工制造、电商仓储、食品包装、电子元器件组装等行业的生产流水线末端或工序衔接段，可对接前段加工设备的出料端，完成不同规格、不同流向物料的自动分流输送，替代传统人工分拣的重复劳作，有效降低流水线作业的人力投入，同时减少人工分拣带来的错分、漏分问题，提升产线整体流转效率。装置整体采用方管焊接搭建主体支撑框架，框架结构做了等强度设计，四根竖直支撑腿搭配横向、斜向加固肋条，可承受持续运行的振动载荷与上方输送物料的均布压力，安装时可通过支撑腿底部的调节脚垫调整整体水平度，适配地面存在轻微高度差的车间安装场景，整体安装边界可根据产线预留空间调整固定点位，无需额外做大规模地基改造。装置核心输送段采用窄幅皮带与侧边辅助滚筒结合的复合输送结构，皮带负责承载物料完成主方向的直线传输，侧边滚筒组件可在分拣指令触发时，通过横向推移机构将对应物料推送至侧边出料滑道，实现主输送线与分支线的物料流转；横向推移采用双导杆导向结构，搭配线性轴承做滑动支撑，推移过程平稳无卡滞，可避免推移时碰伤物料表面，推移行程可根据物料的实际宽度做适配调整，兼容不同尺寸的盒状、块状、小型袋装物料的分拣需求。设计过程中充分考虑了日常维护的便捷性，皮带张紧结构采用侧边可调式螺栓设计，无需拆解主体框架即可完成皮带松紧度调整与更换，驱动电机布置在框架侧端的独立安装位，与输送辊筒通过联轴器直连，传动损耗低且便于日常检修润滑；所有传动部件均做了安全防护设计，旋转部位加装了可拆卸的防护挡板，避免运行过程中杂物卷入或人员误触引发安全隐患。装置的输送速度可根据前段产线的节拍做匹配调整，分拣动作触发响应延迟低，可适配每分钟30-60件的中等节拍分拣需求，整体结构紧凑，占用车间横向空间小，可直接嵌入现有常规皮带输送线中使用，无需对原有产线做大规模改动，适合中小规模生产车间的自动化升级改造场景。
