低成本人力电力混动三轮代步车架

　　这套三轮混动代步车架的结构开发，核心出发点是面向社区短途接驳、园区巡检、窄街巷代步这类低速出行场景，在控制整体物料与加工成本的前提下，兼顾人力踩踏与电力辅助两种动力输出路径，不需要复杂的混动耦合机构，普通小型工坊即可完成管材裁切、焊接与总装作业。

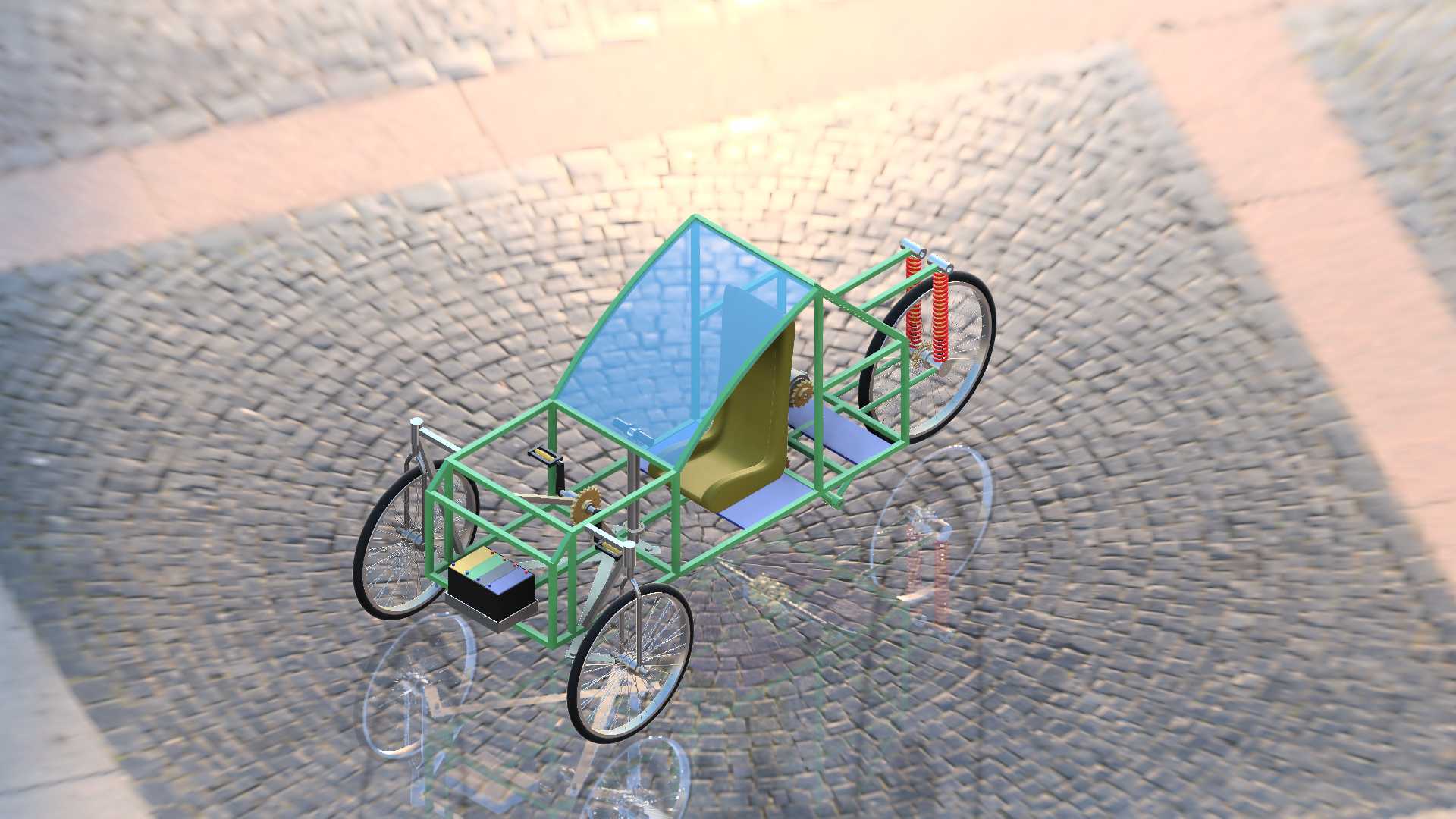

　　从整车布局来看，车架采用前单轮转向、后双轮承载的三轮构型，整体外廓控制在长2.2米、宽1.1米、高1.6米的边界内，转弯半径可压缩至1.8米，在老旧小区步道、集市巷道这类宽度不足2米的通行空间里也能顺利完成转向与掉头，不需要额外预留大型车辆的停靠与回转空间。车架主体采用普通低碳钢管材拼接成空间桁架结构，所有杆件交汇节点都做了满焊处理，相比冲压一体式车身，不需要开制大型冲压模具，单台试制阶段的工装投入极低，管材选型优先选用市面通用规格的圆管与方管，替换采购不需要定制特殊型材。

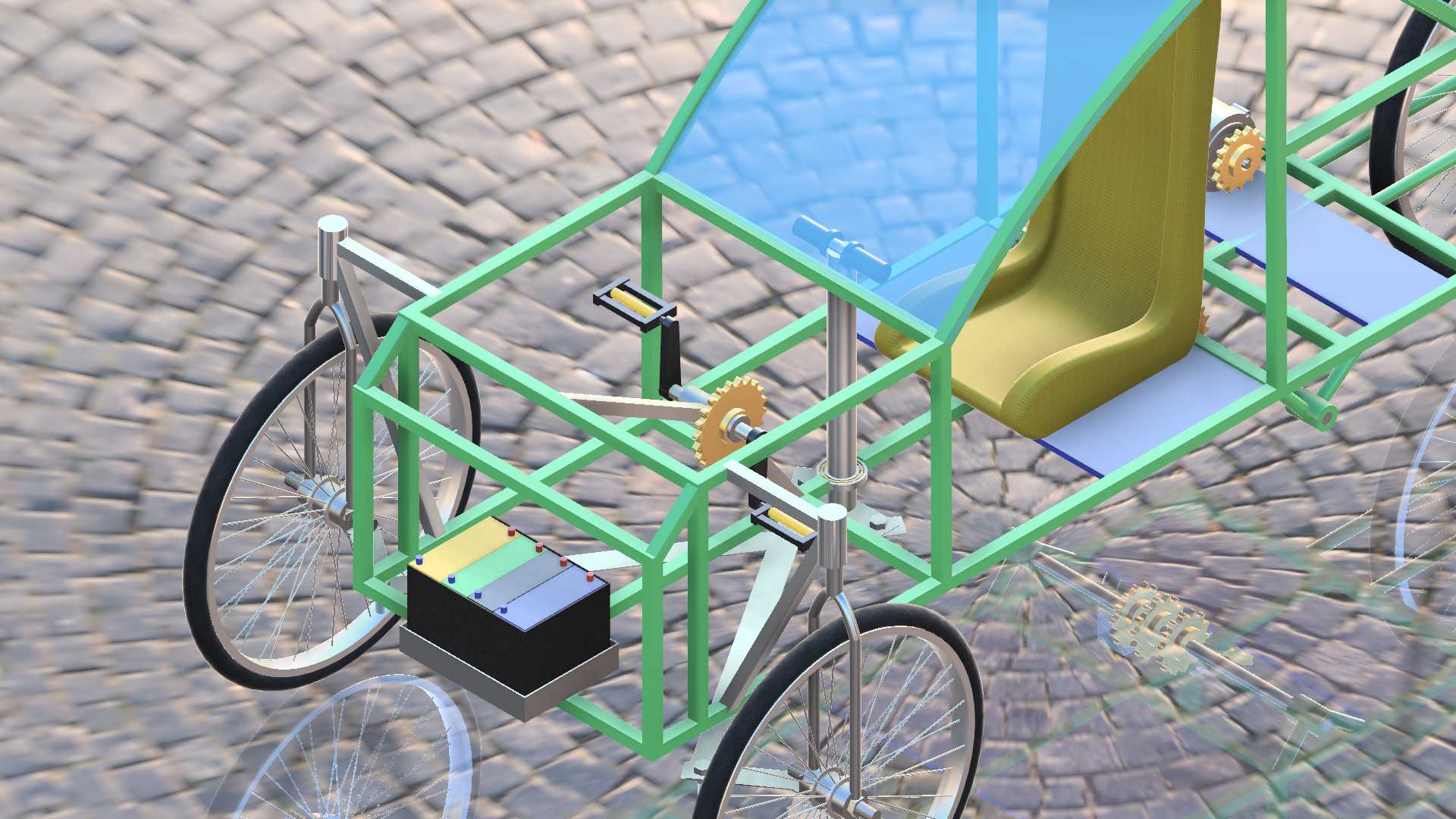

　　动力部分的设计没有采用复杂的油电混动方案，而是将人力曲柄传动组件与轮毂电机驱动单元并行布置：乘员踩踏的中轴牙盘通过链条直接连接后轴差速器输入端，电力驱动单元的轮毂电机布置在后轮侧，两套动力路径可以独立工作，也可以同时输出，平路巡航时可单独使用人力骑行，爬坡或者载重状态下电力辅助介入，不需要设计复杂的动力切换离合器，结构故障率大幅降低。车架中部预留了标准电池仓的安装位，仓体边界尺寸适配常见的铅酸或者磷酸铁锂电池组，安装点位做了通用化开孔，后期更换不同容量的电池组不需要修改车架主体结构。

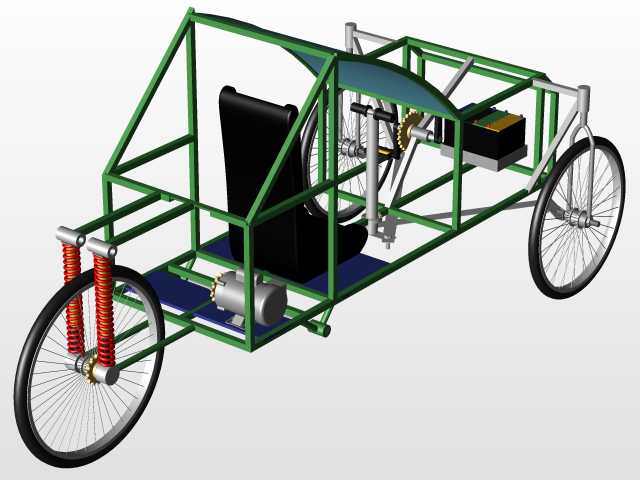

　　座舱区域设置了单人乘坐座椅，座椅前方布置简易操控台，前部加装了弧形透明挡风板，挡风板通过螺栓固定在车架前端的预留支架上，行驶过程中可以阻挡正面气流与路面溅起的杂物。后悬架位置配置了螺旋弹簧阻尼减震单元，减震器上下安装点分别对接车架后段与后轮摇臂，在铺装不平整的砖石路面行驶时，可以过滤大部分路面冲击，避免车架长期受交变载荷出现焊缝开裂。车架两侧预留了脚踏平台与外置货厢的安装孔位，后续可以根据使用需求加装后置载物货架，最大承载重量设计为150公斤，日常载人与小件货物配送都可以覆盖。

　　建模过程中所有杆件的中心线、焊接间隙、轮距与轴距参数都做了全参数关联，调整轴距或者轮距参数时，整个桁架的杆件长度、安装点位会同步更新，后续衍生双人版本或者货运版本时，不需要重新从零搭建车架结构。前轮转向节的转动角度、链条传动的包角、减震器的运动行程都在三维环境里做了干涉校验，全行程打方向、减震压缩到极限位置时，轮胎、挡泥板、车架杆件之间都保留了足够的安全间隙，不会出现运动磕碰。整车设计刻意规避了非标定制零部件，车轮、轴承、链条、紧固件全部采用市面通用标准件，后期维护替换的采购成本极低，整套车架的物料总成本可以控制在较低区间，适合小批量试制与区域短途出行场景落地使用。
