风冷式鼠笼转子三相异步电动机结构

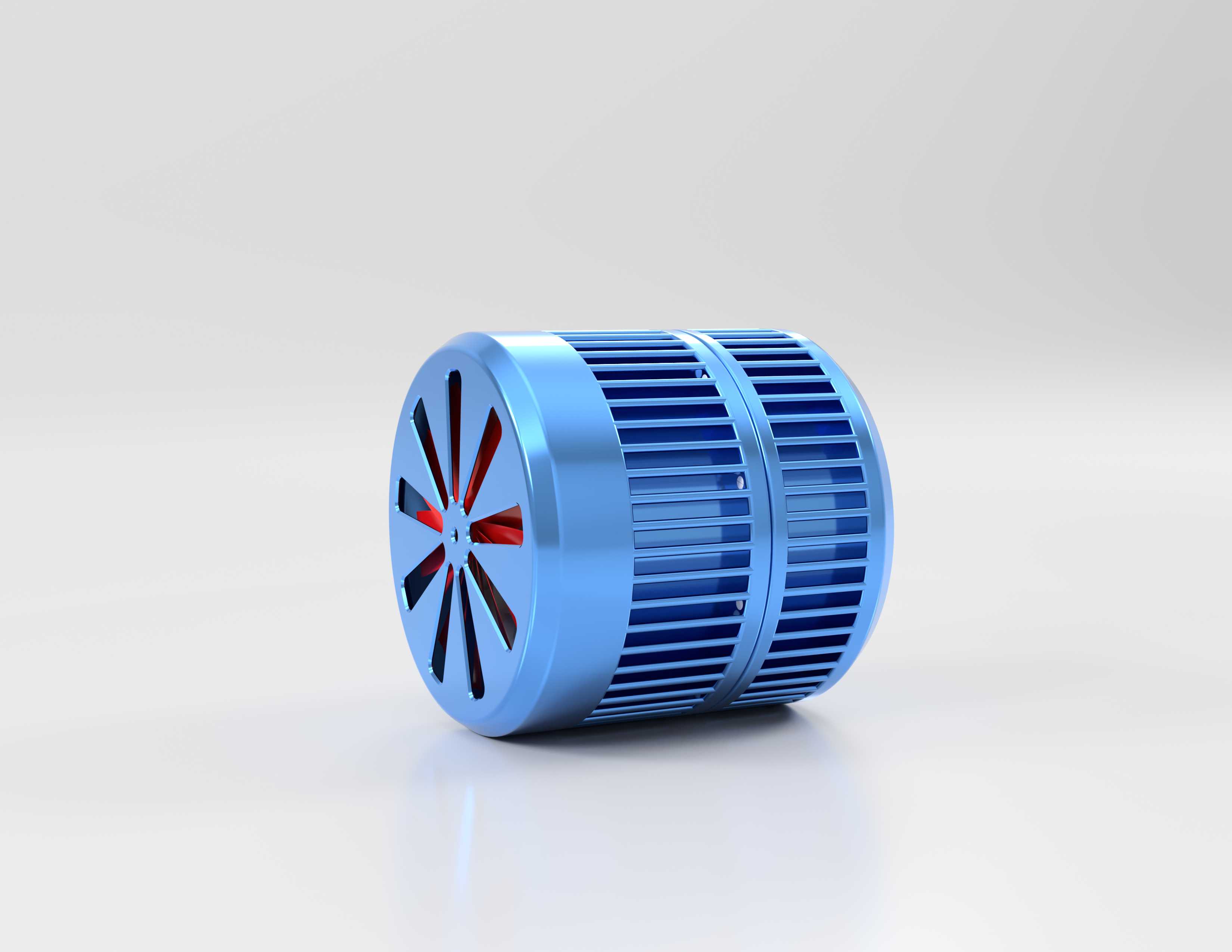

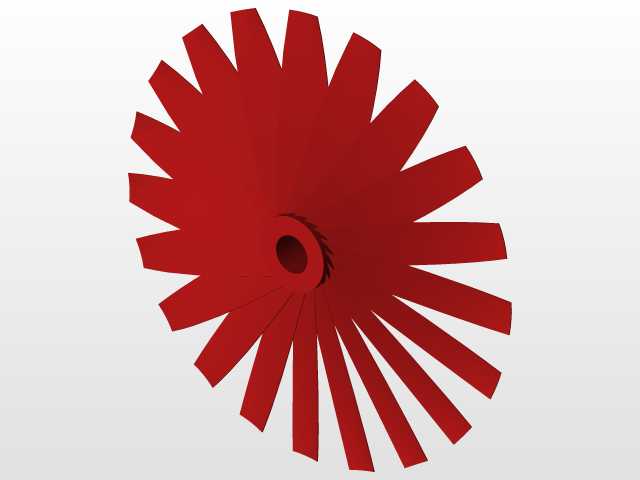

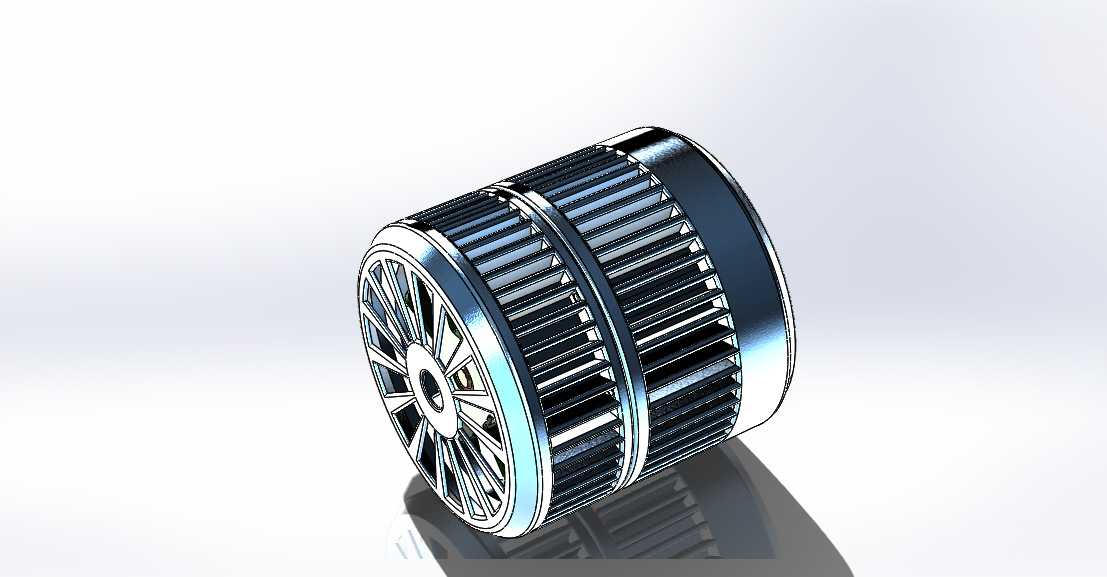

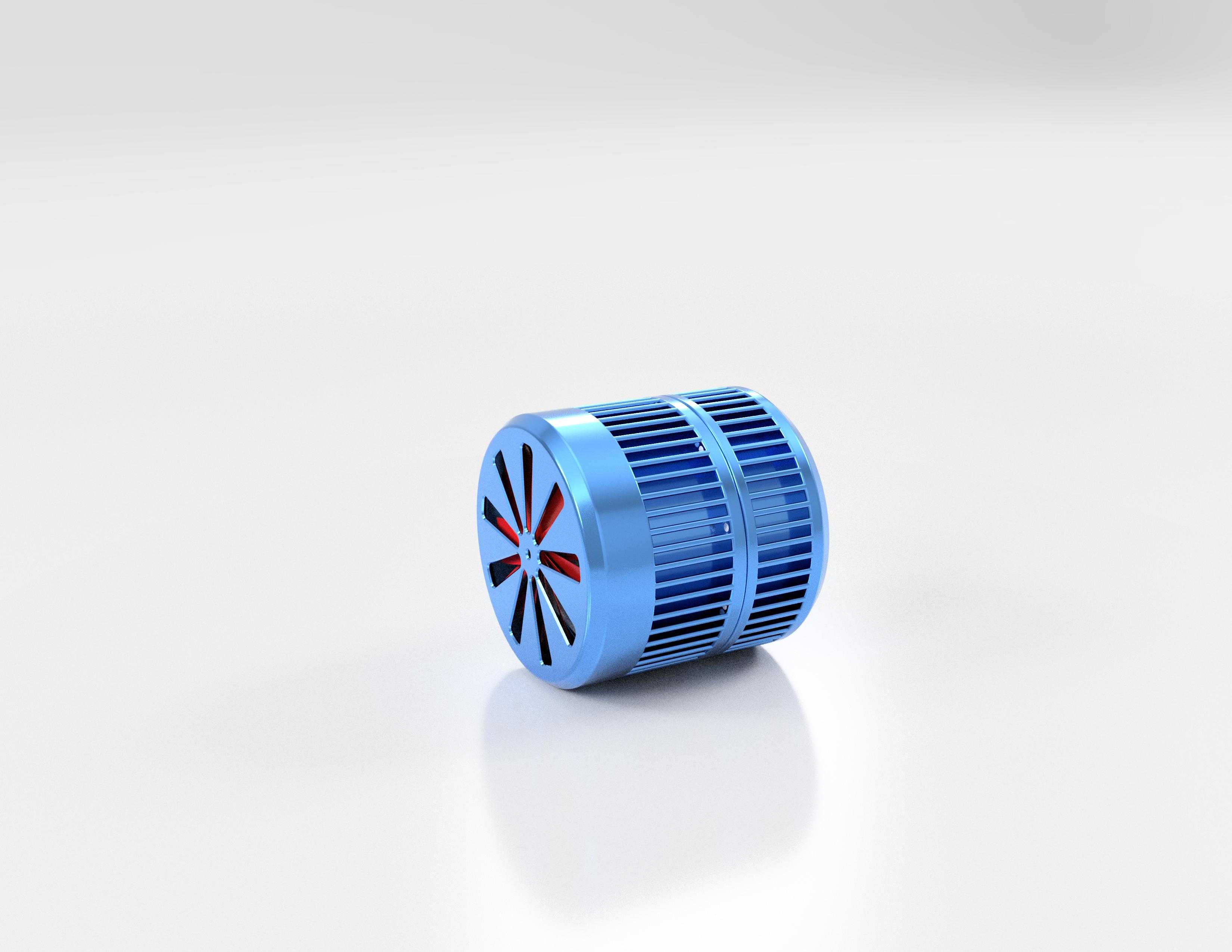

　　这套结构围绕中小功率工业驱动场景搭建，整机采用卧式圆柱布局，外壳沿轴向排布贯通式散热筋与通风槽，前端盖开设放射状进风风口，运转时内置风叶随轴同步转动，驱动冷却气流从端盖风口吸入，沿机壳表面的轴向流道快速掠过，直接带走定子绕组、铁芯运行产生的热量，无需额外外接冷却管路，适配车间常规环境下的长期连续运行需求。

　　从实际选型落地的角度看，这类电机常作为输送线辊道、小型风机水泵、轻工包装设备、机床辅助进给机构的动力源，安装时以机座底脚为定位基准，轴向总长、径向最大外径都预留了常规配套空间，端盖法兰与输出轴的配合尺寸符合通用安装规范，对接联轴器、带轮时无需额外改制转接件，现场替换同功率等级老机型时，安装孔位、轴伸长度都能直接匹配，大幅降低设备改造的适配成本。

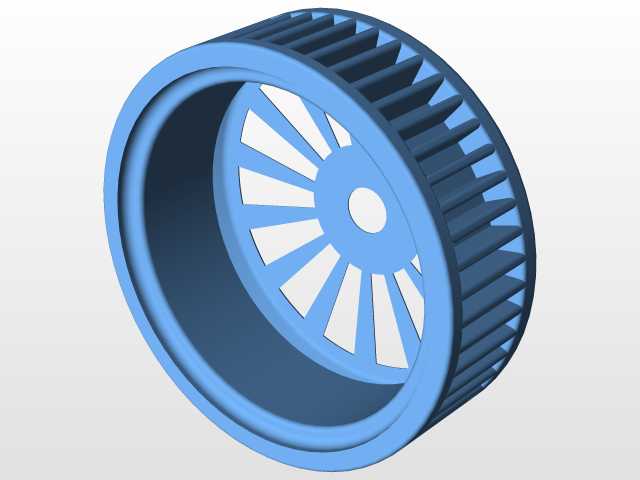

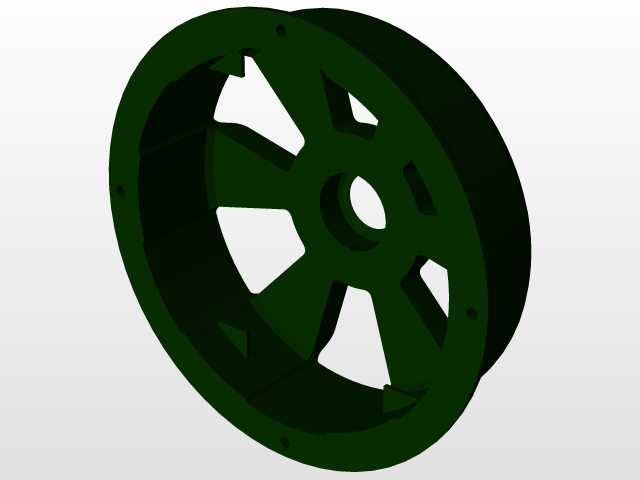

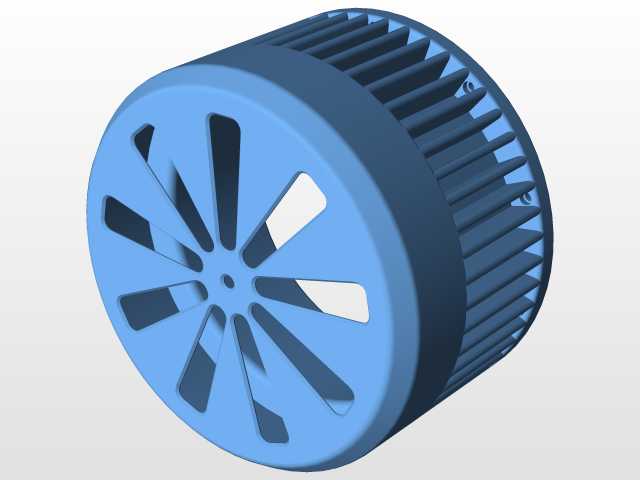

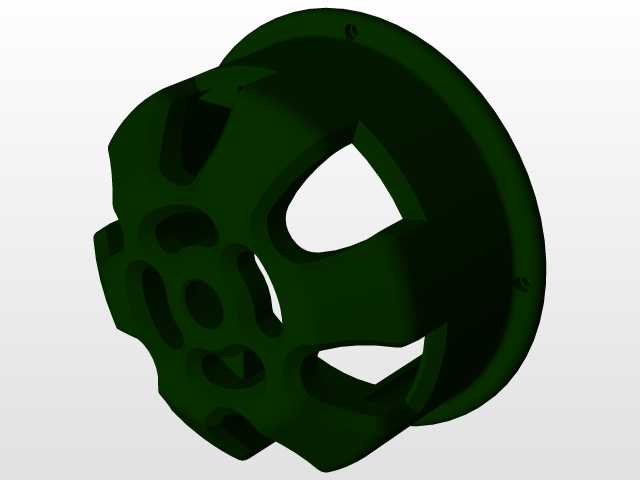

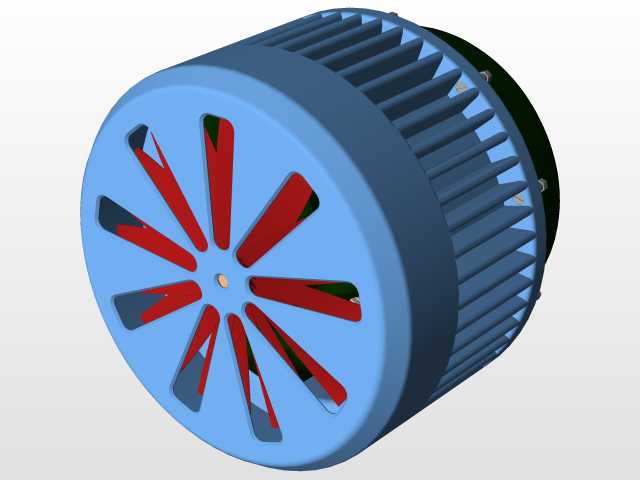

　　结构设计上，机壳采用分段式拼接造型，外层散热筋既作为气流导流通道，也大幅增加了壳体与空气的接触面积，相比光滑外壳的同功率电机，满载运行时绕组温升可控制在更低区间，延长绝缘层的老化周期。前端盖的放射状开孔做了倒角导流处理，进风时不会形成局部涡流堵风，端盖内侧预留轴承室安装位，可适配深沟球轴承承载径向与少量轴向载荷，后端盖封闭侧预留接线盒安装工位，三相电源接线端子排布规整，现场布线时走线空间充足。

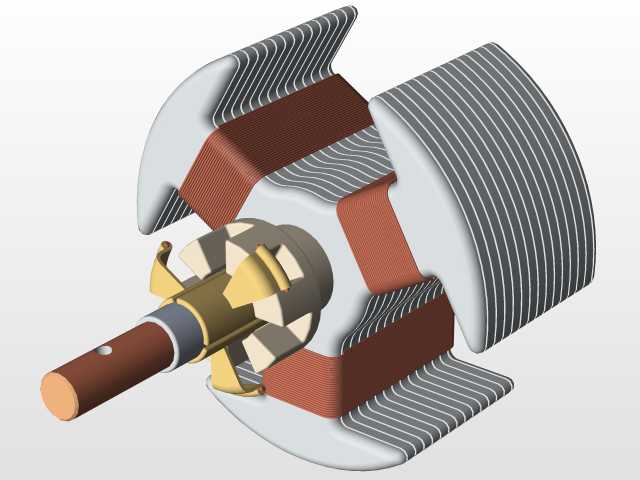

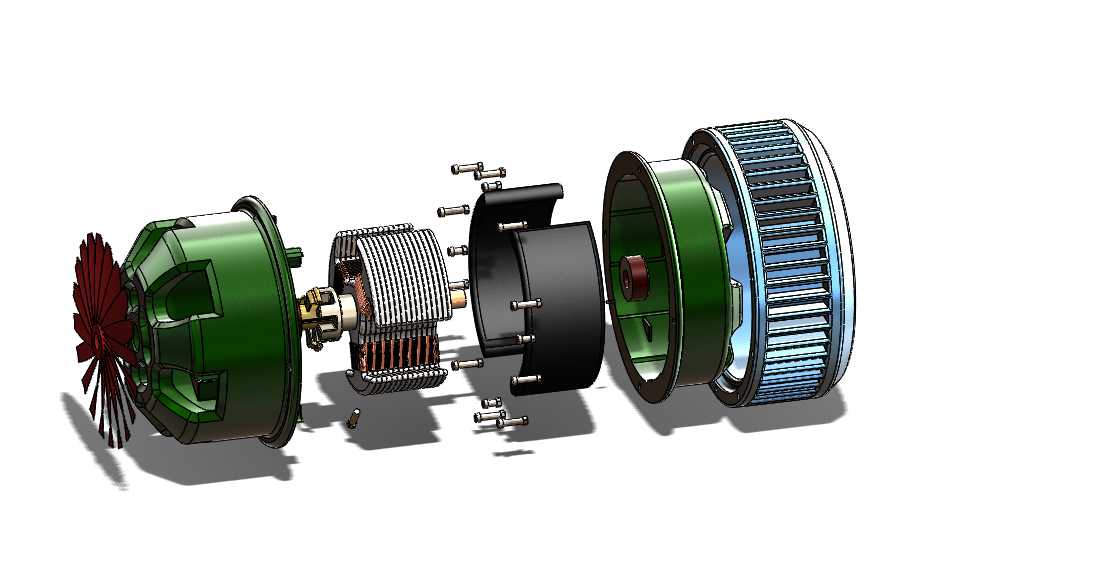

　　建模过程中完整还原了内部定子冲片叠压、鼠笼铸铝转子、转轴阶梯轴段、轴承配合位、风叶安装槽的全部细节，外壳的散热筋厚度、通风槽间距都按照实际钣金/铸铝加工的工艺余量设置，没有出现薄壁干涉、装配错位的问题。整机轴向边界从输出轴轴端到后端盖外端面全程留足了联轴器安装、后端编码器加装的冗余空间，径向轮廓以散热筋最外侧为最大尺寸，配套设备的电机仓开孔只需参照该外径预留10到15毫米的装配间隙即可，无需为局部凸起额外扩孔。日常维护时，拆开前端盖即可直接清理进风口积存的纤维粉尘，轴承位的注油通道也预留了操作空间，长期运行后的维保拆装流程十分便捷。
