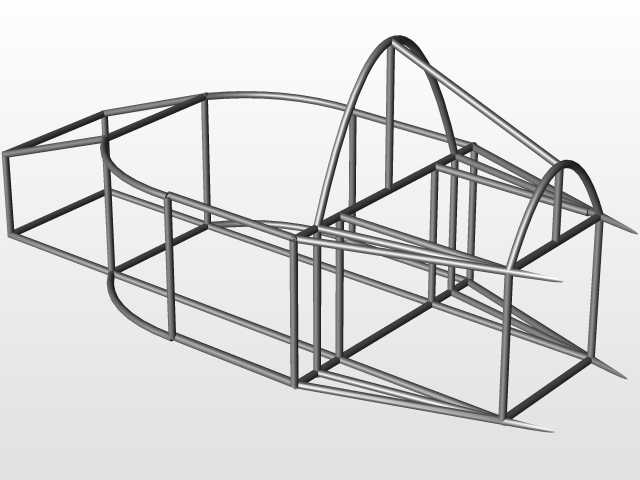

混动赛车管状承载空间桁架车架

　　这套空间桁架结构主要面向小排量混动原型车、大学生方程式赛车以及场地自制实验车的底盘开发场景，核心作用是把动力总成、悬架摆臂、转向机、座椅防滚结构、电池组与散热模块的安装点位全部整合在同一根连续受力的管架上，替代传统冲压焊接车身的复杂钣金工序，在小批量试制、赛道改装和教学验证项目里能大幅缩短底盘落地周期。从受力思路来看，整套框架没有采用厚板拼焊的封闭舱体，而是用冷拔无缝钢管沿空间对角线布置传力路径：车头段的多根斜管直接指向悬架硬点，把制动、转向和单侧轮跳带来的冲击分散到侧梁与主环；中部座舱区域围绕驾驶员轮廓搭建主防滚环、前环与侧边斜撑，保证侧翻、顶部压溃时乘员生存空间不被侵入；后部桁架则预留发动机与电机的耦合安装面，

　　混动布置下电池托架、控制器支架都能直接挂靠在预设横管上，不需要后期在主受力梁上额外开孔补焊。建模阶段先把整车总布置硬点锁定：轮距、轴距、驾驶员坐姿H点、悬架上下摆臂交点、转向器输出轴位置先作为空间基准，再反推每根管材的走向与交汇节点，所有管件端点尽量做到多管共点，避免出现悬臂段承受弯矩。管架外轮廓完全服从轮胎跳动边界、头盔安全间隙和前后溃缩区长度，车头伸出的尖状斜管既是低速碰撞吸能段，也为前翼、散热器导风罩提供安装依托；后部收窄的桁架适配链轮、差速器与后防撞杆的布置，侧边防撞梁高度对齐驾驶员髋部，和主环、前环形成闭环。实际出工程图时，每段管材的下料长度、相贯线切口角度、焊接组对顺序都能从三维结构中直接提取，

　　工装台架上可以按坐标块逐点定位，先拼底架再立防滚环，最后补装斜撑，焊接变形也能通过对称施焊控制。这类管架在赛道实训、混动动力验证台架和轻量化整车试制中，既承担承载与防护功能，也给后续外壳覆盖件、线束固定、油路排布留出了充足的改装余量。
