教学演示用石英钟机芯指针传动结构

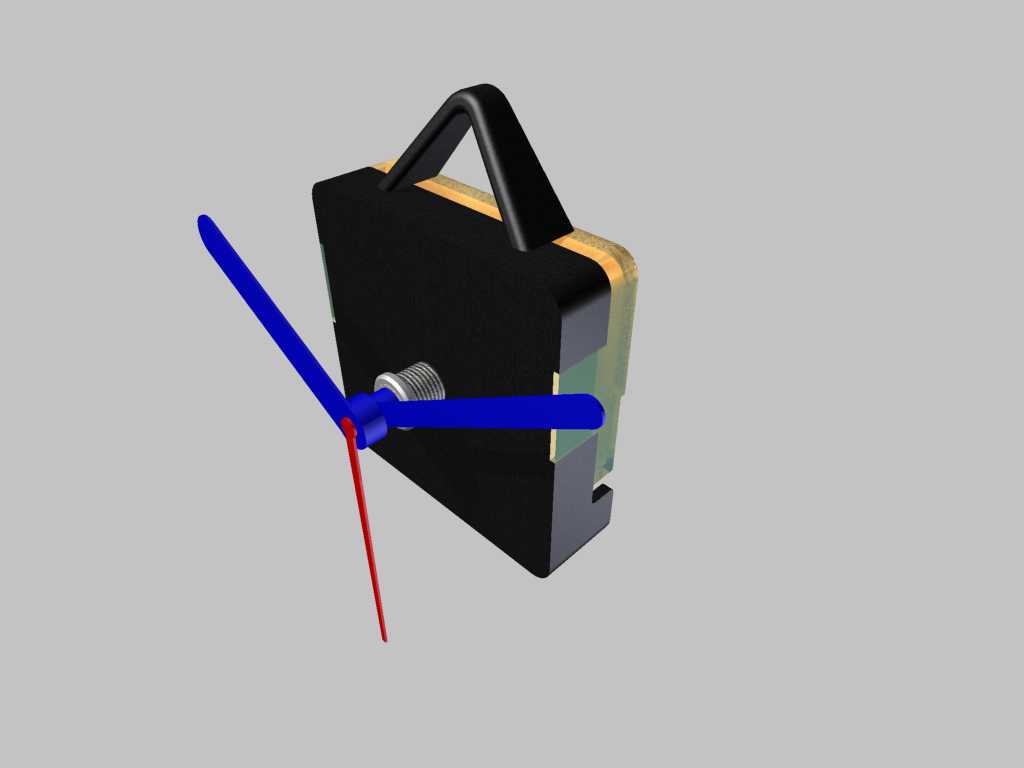

　　这套石英钟机构面向学生理解时钟走时原理而搭建，整体把机芯壳体、指针轴系、时分秒针以及提拿式外框整合在同一装配体中，适合在机械基础、产品结构和小型传动装置课程中作为剖切观察与运动演示对象。实际使用时，机芯前部伸出的同轴指针轴承担三层运动输出：最短轴带动时针，中间轴带动分针，最外侧高速轴带动秒针；三根指针在空间上分层布置，避免转动过程中相互干涉，同时通过不同长度和颜色区分读时刻度。蓝色长指针可用于表现分针或时针的大半径扫动，红色细针表现秒针连续步进，前端螺纹段则用于锁紧指针、限制轴向窜动，并保证装拆后指针仍能回到同一基准角度。

　　结构设计上，后部黑色主体容纳驱动与减速部分，侧边露出的分层区域体现机芯内部齿轮、夹板和定位柱的排布思路。石英钟的核心并不是单一大功率传动，而是把微小脉冲驱动转化为低转速、大减速比、低噪声的稳定输出，因此建模时需要重点控制各齿轮轴孔的同轴度、夹板间距和指针轴伸出长度。壳体边缘采用圆角过渡，既减少塑料外壳成型时的应力集中，也让教学拿取更安全；顶部提手形态便于整体搬运和展示，但其与机芯连接位置需要保留足够壁厚，避免悬挂或倾斜时连接根部受力开裂。

　　安装边界方面，指针回转半径决定了表盘最小净空，秒针最长，应在其扫掠范围内避免压圈、玻璃或刻度凸起；机芯前后厚度则受电池、齿轮组和指针轴套共同限制，前面需预留指针与表镜之间的间隙，后面需留给电池仓和固定脚位。若将该机构嵌入木质、塑料或金属外壳，应围绕前轴中心建立定位基准，保证表盘中心、指针轴和表镜同心；后壳固定点不宜压迫齿轮夹板，以免增加摩擦阻力。建模评审时可依次检查指针分层间隙、轴套配合长度、壳体壁厚、提手根部圆角、齿轮避让空间以及电池更换路径，使该机构既能演示石英钟减速与指针协同动作，也能作为小型计时产品外壳设计的结构参考。
