SparkFun微视图OLED显示模块结构设计

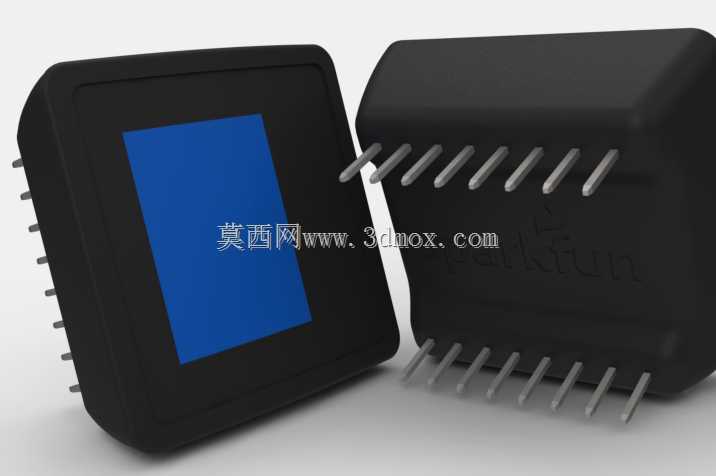

　　这款直插式OLED显示模组，在小型嵌入式设备、开源硬件开发项目里的应用场景十分广泛，从手持检测仪器的参数显示面板，到小型工控板的状态指示终端，再到DIY电子作品的交互输出端，都能见到这类模组的身影。它的核心功能是通过SPI或者I2C通讯协议，接收主控芯片传输的字符、图形数据，在自身的蓝色OLED屏面上完成可视化输出，相比传统的段码液晶屏，它的显示对比度更高，响应速度更快，不需要额外的背光组件，在低功耗供电场景下的适配性更强。

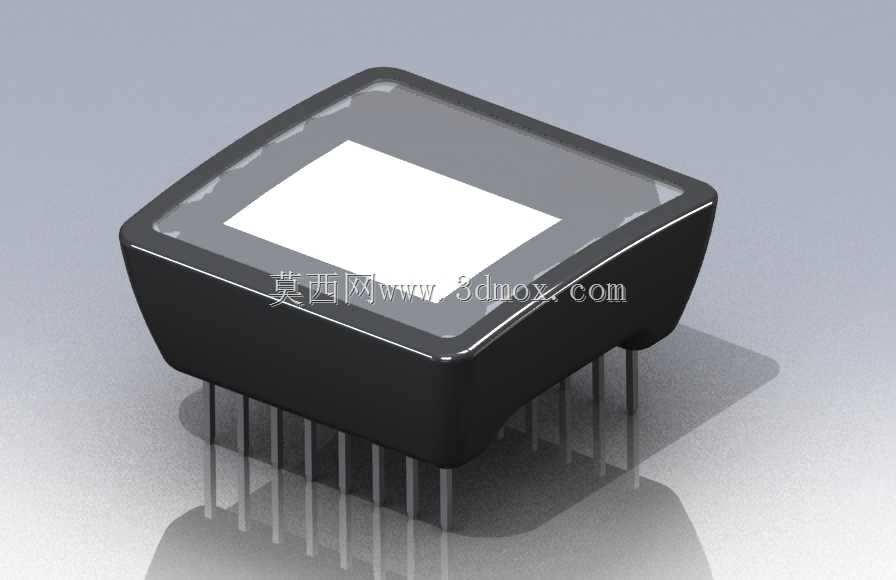

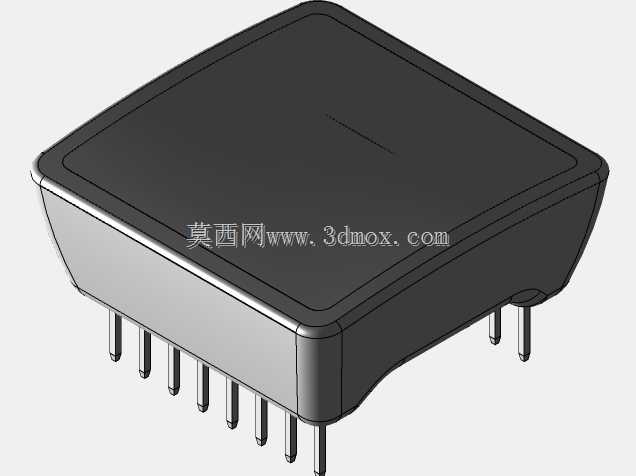

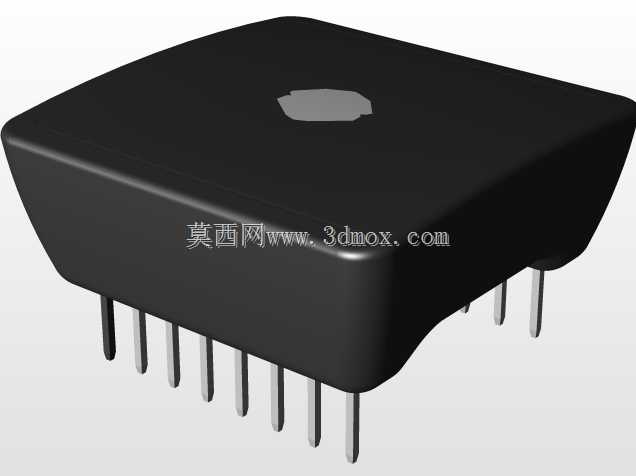

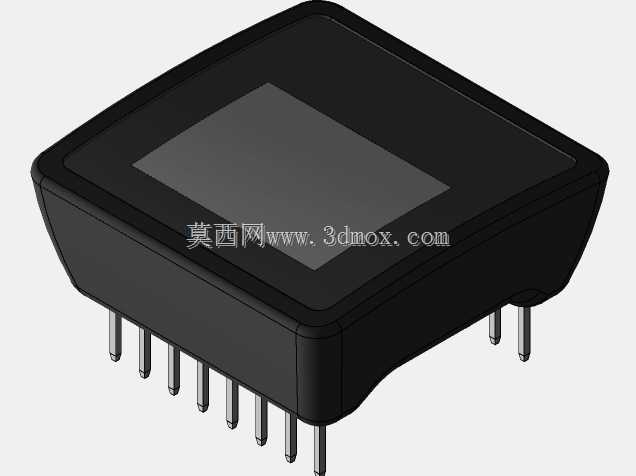

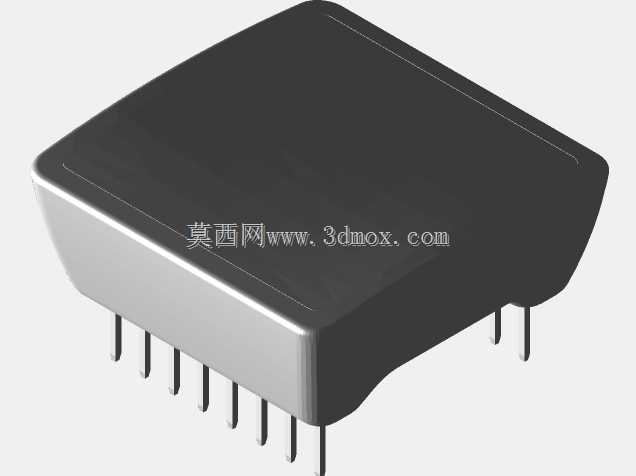

　　从结构设计思路来看，这款模组采用了一体化塑封外壳搭配双侧直插排针的布局，外壳主体选用黑色哑光阻燃ABS材质注塑成型，一方面可以屏蔽外界杂散电磁信号对内部驱动芯片的干扰，另一方面也能对内部的OLED玻璃面板、绑定驱动IC的FPC排线起到物理防护作用，避免组装、运输过程中出现磕碰损伤。屏幕区域做了下沉式的限位槽设计，OLED玻璃面板通过耐高温环氧胶固定在槽位内，屏幕表面和外壳前端面保持齐平，既不会突出外壳容易被刮花，也不会凹陷过深影响可视角度。

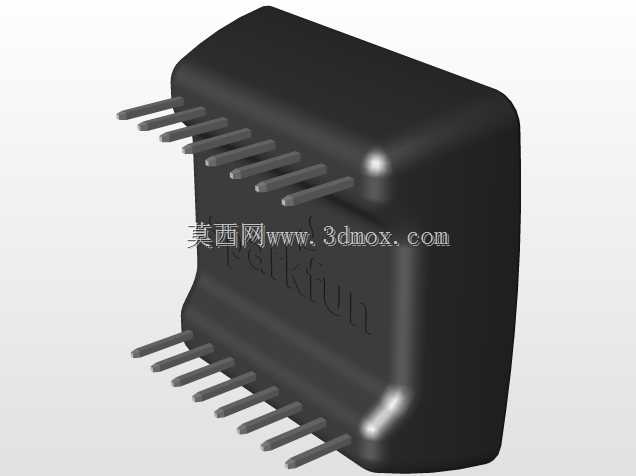

　　安装边界方面，这款模组的双侧排针采用标准2.54mm间距设计，每侧排布7根直插引脚，引脚长度统一为6.2mm，可以直接插装在标准洞洞板或者定制PCB的对应焊盘孔位上，过波峰焊或者手工焊接都能获得可靠的连接强度。模组整体的外形轮廓接近方正的小块状，主体长宽尺寸控制在30mm以内，厚度不超过12mm，在设备内部布局时不需要预留过大的安装空间，排针的排布位置对称，不管是正向安装还是反向插装，都能和PCB板的走线布局适配。外壳的四个边角做了R1.5的圆角处理，没有尖锐的披锋棱角，在手工组装调试的时候不会划伤操作人员的手部，也能避免和周边的其他电子元器件发生硬接触造成外壳崩边。

　　在实际使用过程中，这款模组的排针和内部驱动电路板的连接采用了波峰焊透锡工艺，每根引脚的焊锡浸润高度都能达到引脚厚度的3/4以上，在频繁插拔、设备存在小幅振动的使用场景下，不会出现引脚脱焊、接触不良的问题。外壳和内部电路板的固定除了前端的屏幕粘接，还在排针根部设置了两个定位凸台，卡入电路板对应的定位孔内，进一步限制电路板在外壳内部的窜动，哪怕设备从1米左右的高度意外跌落，内部的电路板和屏幕也不会出现移位。屏幕的显示区域居中布置，可视角度覆盖上下左右120度范围，在设备面板上开孔安装时，只需要按照屏幕显示区域的尺寸开出对应的视窗孔，就能保证操作人员从常规操作视角都能清晰读取屏幕上显示的内容，不需要额外加装导光板或者视窗镜片。

　　针对不同的安装场景，这款模组的结构也预留了一定的改装空间，外壳背面没有设置多余的定位柱或者卡扣，用户如果需要采用贴装的方式固定在设备壳体内壁，只需要在外壳背面粘贴双面泡棉胶就能完成固定，不会因为背面的凸起结构导致粘贴不平整。排针的长度也预留了裁剪余量，如果是采用表贴焊接的使用场景，可以将直插引脚裁剪到合适的长度，配合表贴焊盘完成焊接，不需要额外更换定制排针。内部驱动芯片的布置位置避开了屏幕正下方的区域，工作时产生的少量热量可以通过外壳和排针快速散出，长时间连续点亮屏幕的情况下，外壳表面的温升不会超过8摄氏度，不会对周边的热敏元器件造成热影响。
