十辐改装汽车轮毂PCD5x114

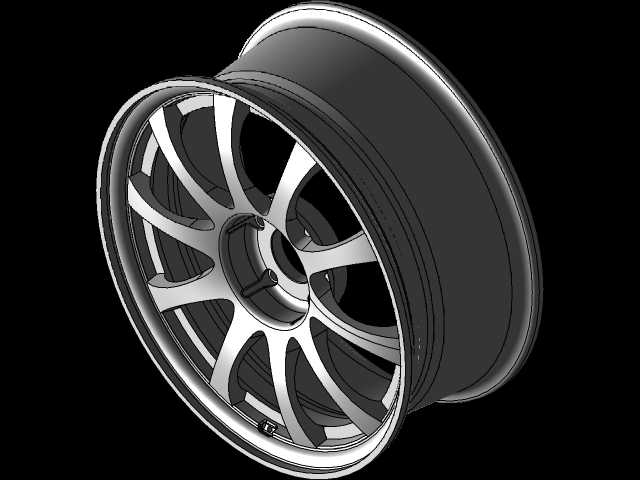

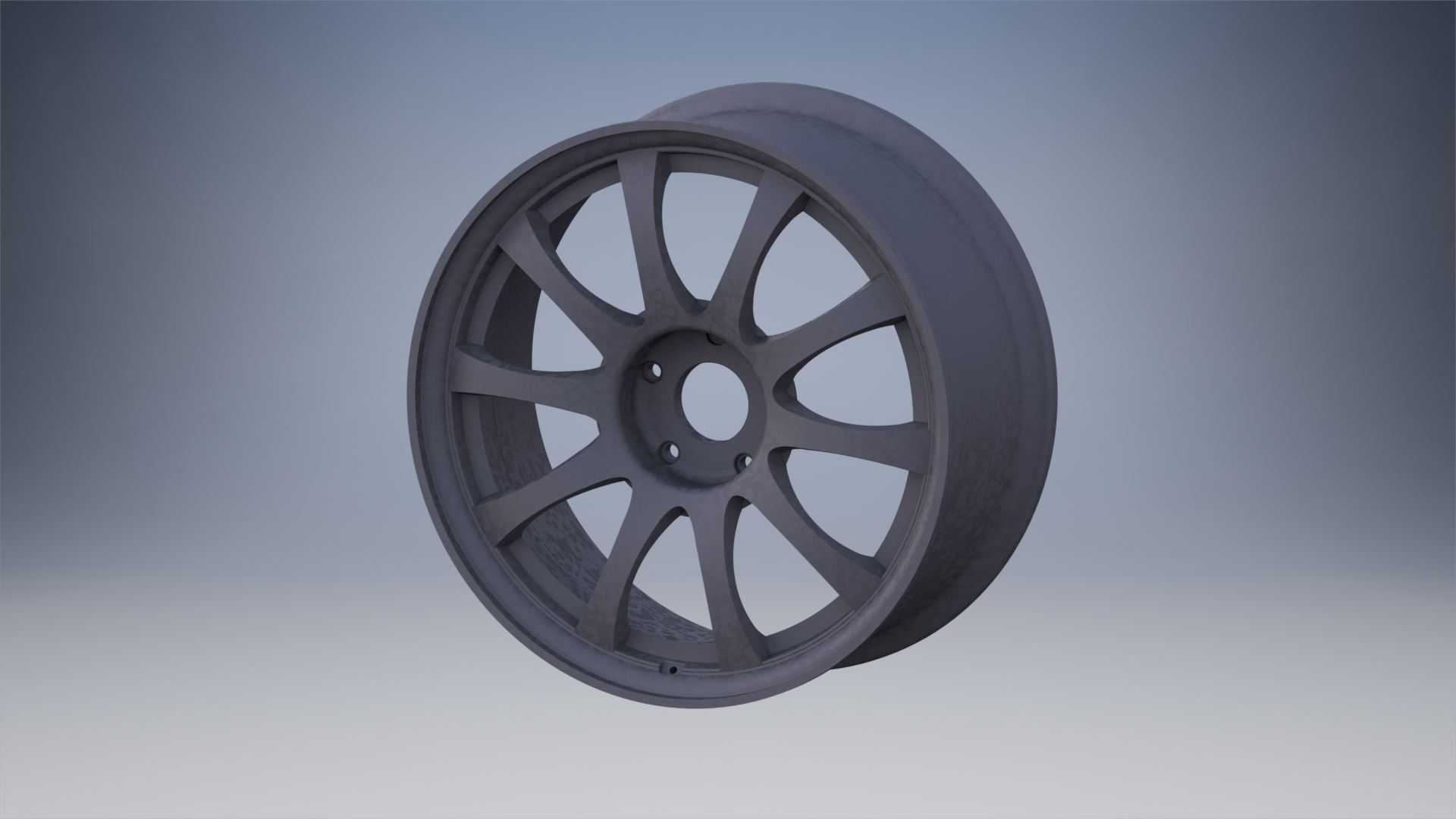

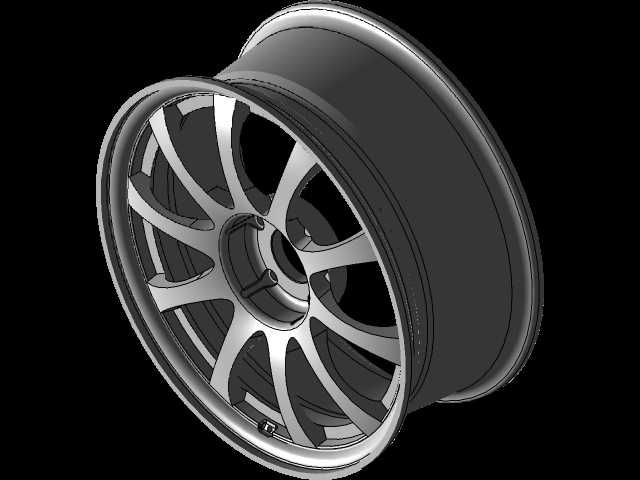

　　这套轮毂结构围绕乘用车改装与售后替换场景搭建，十根弯曲辐条从中心安装座向外缘轮辋平滑延展，辐条采用变截面造型，靠近轮毂中心处截面宽厚，向轮辋延伸过程中逐步收窄，既保证辐条承受车辆行驶时径向冲击、侧向过弯扭矩的结构强度，又通过镂空间隙扩大刹车系统散热风道，车辆连续制动时，气流可顺着辐条间隙快速带走刹车卡钳与制动盘堆积的热量，避免热衰减影响制动性能。

　　轮毂中心设置定位中心孔，周边均匀分布五个螺栓安装孔，孔位节圆直径匹配5x114.3通用规格，适配市面上多数日系、韩系及部分国产乘用车型的转向节安装法兰，安装时中心孔与车轴轴头精准配合承担径向定位，五颗轮毂螺栓穿过安装孔锁紧后，将车轮承受的整车载荷、驱动扭矩与制动力矩均匀传递至车轴。轮辋部分采用深槽式整体结构，胎圈座位置加工出标准凸缘，用于卡住轮胎胎圈，充气后轮胎与轮辋形成密封腔体，深槽结构也方便维修时拆装轮胎。

　　建模过程中先绘制轮辋旋转截面草图，通过回转特征生成轮辋基础筒体，再单独绘制单根辐条的空间曲面，利用圆周阵列完成十根辐条的均布排布，最后对辐条与轮辋、中心安装座的交接位置做圆角过渡，消除应力集中尖角。结构设计时预留了刹车卡钳避让空间，大尺寸多活塞刹车套件装入后不会与辐条内侧发生运动干涉，轮辋边缘的法兰边厚度经过强化，车辆经过坑洼路面受到侧向冲击时不易发生变形。

　　外形边界上，轮毂轴向宽度匹配对应轮胎断面宽度，安装面到轮辋外侧的偏距尺寸经过校核，装车后车轮不会超出翼子板边界，也不会与悬架摆臂、减震器发生摩擦。中心安装座端面加工出平整贴合面，保证与车轴法兰完全贴紧，螺栓孔周边做局部加厚处理，承受螺栓锁紧预紧力时不会出现局部压溃。整套结构兼顾轻量化与刚性，镂空辐条去除了非承载区域多余材料，降低簧下质量，提升悬架响应速度，轮辋筒体保留足够壁厚，抵御路面碎石冲击与胎压长期作用的疲劳损伤，可直接用于改装方案展示、车轮装配校核以及整车运动干涉检查。
