起重机传动端壳体结构设计

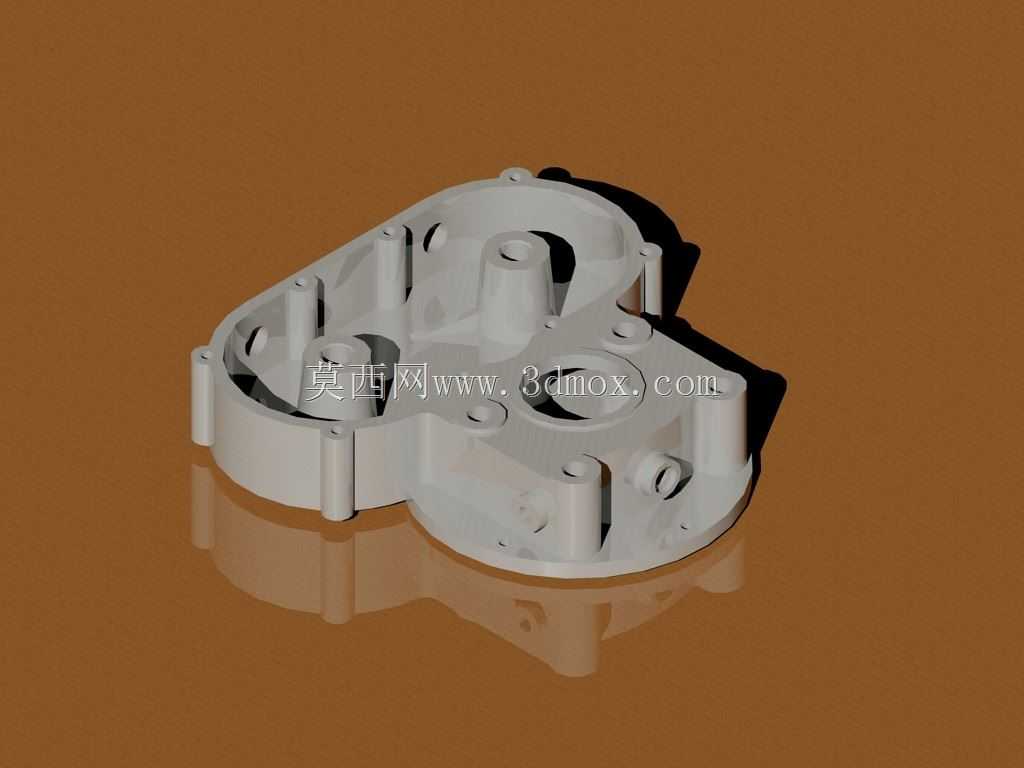

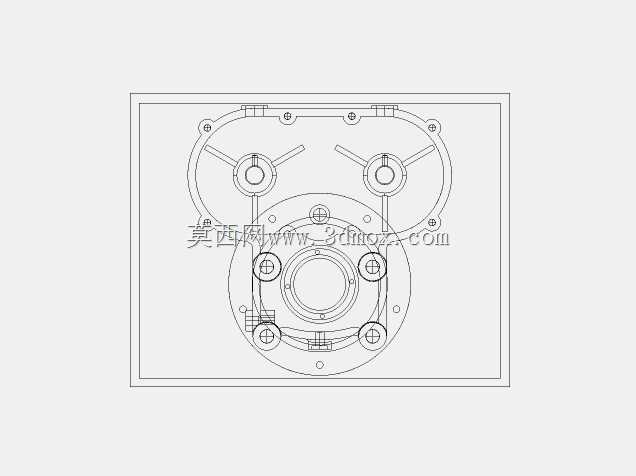

该壳体作为起重设备传动系统的核心承载防护构件，主要应用在桥式起重机、门式起重机等中小型起重设备的起升机构与行走机构的传动端，安装在设备传动组的外侧，承担容纳传动齿轮组、支撑传动轴系、隔绝外界粉尘水汽侵入、传递分散传动载荷的核心作用，是保障起重设备传动系统长期稳定运行的关键基础构件。在实际作业场景中，起重设备往往面临多粉尘、交变载荷冲击、温差变化大的复杂工况，该壳体采用一体化铸造成型的结构思路，整体轮廓贴合内部传动组件的排布轨迹做异形设计，在保证内部齿轮、轴系安装空间充足的前提下，尽可能压缩壳体的外廓冗余尺寸，减少设备整体的安装占位。壳体上分布的多组凸台安装位，分别对应传动轴的轴承安装座、壳体合箱定位孔、与设备机架连接的固定孔位，每个安装凸台都做了加厚处理，能够承受传动过程中齿轮啮合产生的径向与轴向交变载荷，避免长期受力出现安装位变形、轴系偏移的问题。壳体的边缘设置了连续的合箱密封面，表面加工精度满足密封垫的安装要求，合箱后可有效阻挡作业环境中的金属碎屑、粉尘、水汽进入传动腔内部，避免齿轮、轴承出现异常磨损，延长传动组件的维护周期。从安装边界来看，壳体的固定孔位采用对称式排布，与对应型号的起重机机架安装位完全匹配，安装时无需额外做机架改造，可直接完成定位固定；壳体外侧预留的注油孔、油位观察位的位置，都避开了设备的走线与相邻构件的安装空间，日常维护时可直接完成润滑油加注、油位检查操作，无需拆解周边构件。壳体的外形做了圆弧过渡处理，没有尖锐的棱角凸起，既减少了铸造过程中的应力集中问题，提升壳体整体的结构强度，也能避免安装维护过程中棱角对操作人员造成磕碰伤害。在传动腔的内部，对应不同齿轮的啮合位置设置了加强筋结构，既可以提升壳体整体的抗形变能力，也能在传动过程中对齿轮甩出的润滑油起到导流作用，让润滑油能够更均匀地覆盖到各个轴承与齿轮啮合面，保证传动系统的润滑效果。
