手动台式压装压力机结构设计

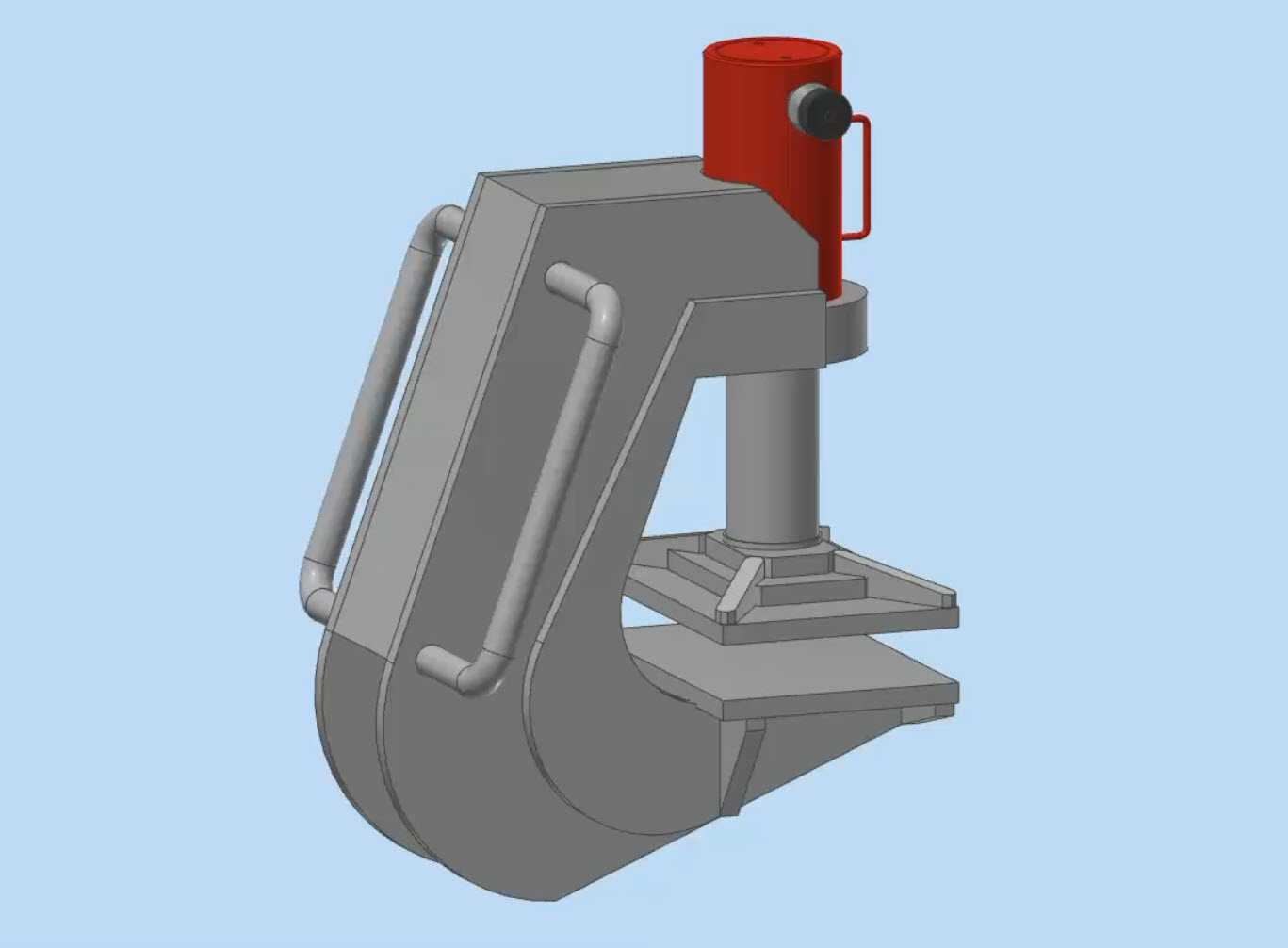

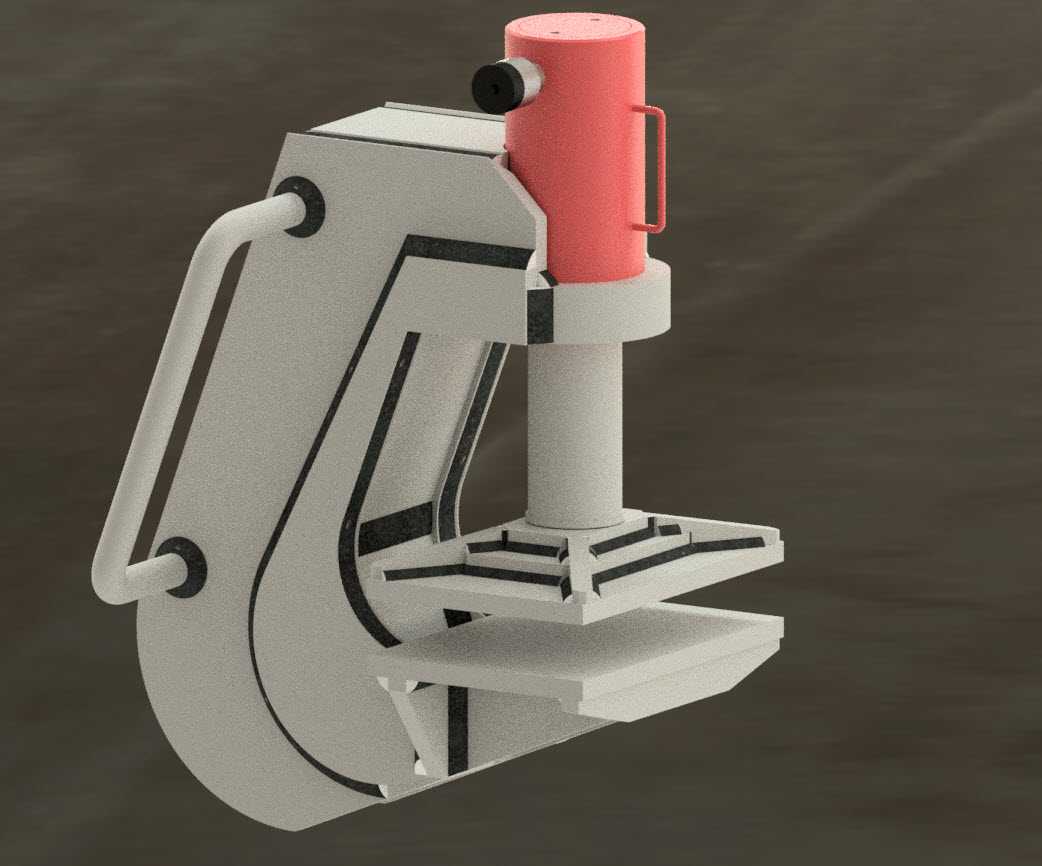

　　这套台式手动压力机结构主要面向小批量装配工位、维修车间及实验室样件试制场景，用于轴套压入、销钉铆接、薄板冲孔、轴承定位和小型零件校直等轻载压合作业。整机采用C型开式机架布局，操作者可从正面和侧面取放工件，工作台敞开度较好，便于观察压头与工件的对中情况；侧面设置的操作手柄通过杠杆或螺旋增力机构带动压头沿竖直方向往复运动，无需外接气源或液压站，适合分散工位、临时压装以及无动力配套条件的场所使用。

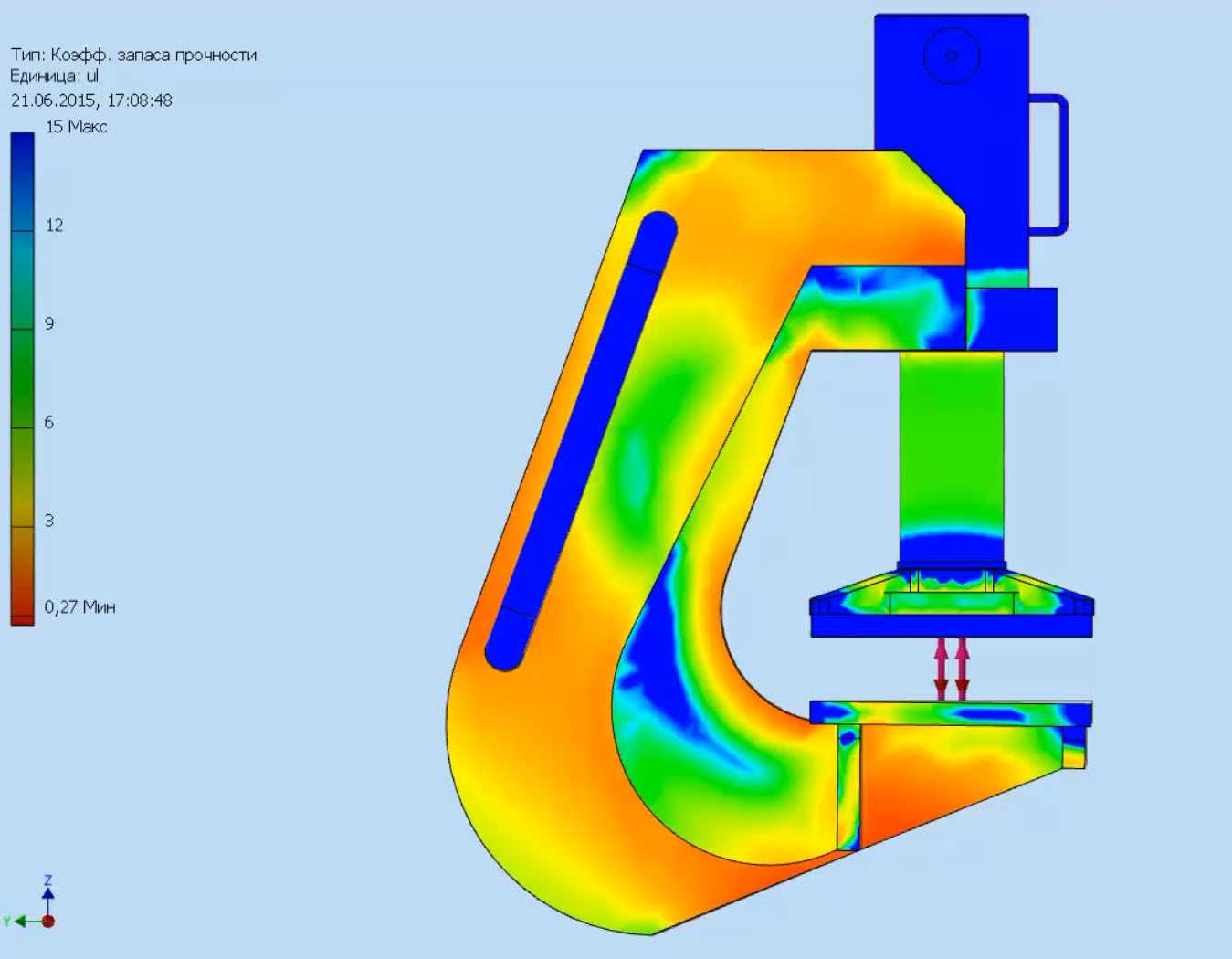

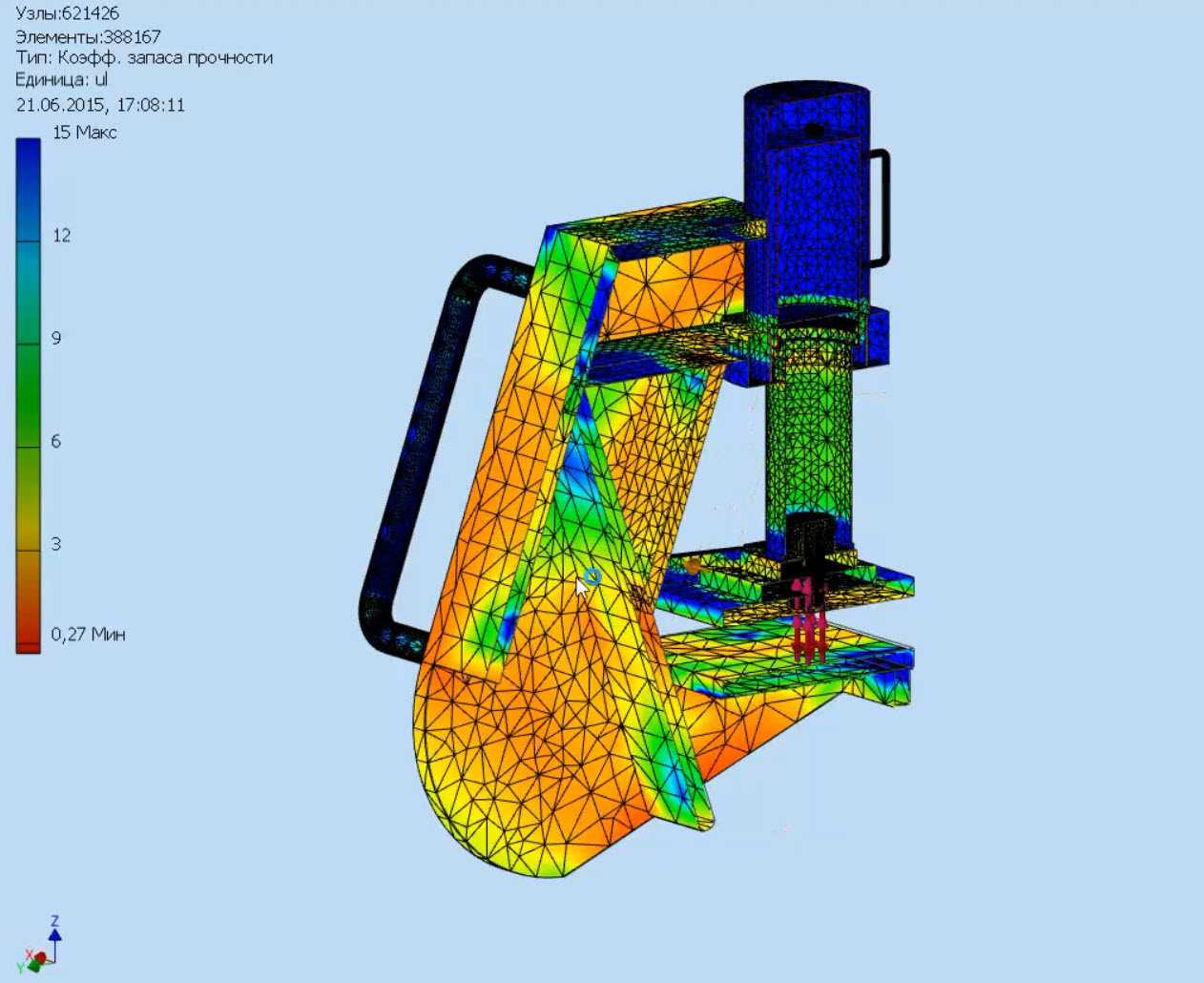

　　从受力路径看，压装反力由压头传递至上部横梁，再经后侧立板和下部工作台形成闭合承载框架。C型开口虽然提升了装卸便利性，但喉口区域在偏载工况下会产生明显弯矩，因此机架侧板采用较大的过渡圆弧和加厚轮廓，以降低应力集中；模型中以网格云图方式呈现了不同区域的应变分布，高变形区集中在喉口内侧、横梁与立柱交接处以及工作台支撑段，这些位置在实际设计中应优先布置加强筋或选用更高屈服强度材料。压头导向段与上部驱动筒体保持同轴，导向长度需兼顾抗偏载能力与运动顺畅性，过短容易在压装偏心件时出现卡滞，过长则增加加工和装配成本。

　　工作台面预留了工件定位和夹具安装空间，底部平台可放置V型块、定位板或简易模具；压头下端可根据工序更换平压头、导向压套、冲头或铆接头。外形边界设计时需重点控制喉口深度、开口高度和压头行程之间的关系：喉深决定可加工工件的横向伸入尺寸，开口高度限制模具与工件叠放总高，行程则需满足取放间隙和最终压入位置。设备落地 footprint 相对紧凑，台面孔位应与常用夹具螺孔匹配，后侧立板不宜过度侵占操作空间。

　　建模过程中，机架、手柄、压头、导向筒和工作台分别按独立装配体处理，便于后续替换增力机构或调整行程。配合面上应明确导向副间隙、销轴连接方式和螺栓预紧位置；焊接机架需标注焊后加工基准，铸件或厚板切割件则要考虑热处理消除内应力。对工程人员而言，该结构的价值不在于追求高吨位，而在于以简单机构完成稳定、可控、可重复的轻载压装，并通过合理的刚性分布保证工件压入质量与操作安全。
