压力机定制压闸指钣金折弯工装

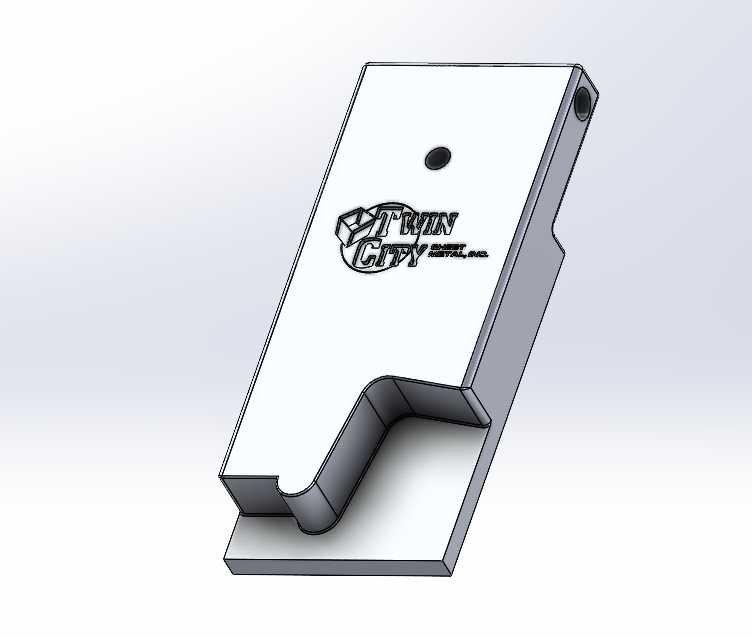

　　这套压闸指结构面向钣金折弯工位的实际换型需求，核心作用是在压力机滑块与板料之间传递折弯力，并通过端部成形轮廓约束板材在弯曲瞬间的流动路径。常规通用压指多按标准机型配置，面对窄边、深腔或带干涉特征的零件时，往往需要操作人员反复垫垫片、调整挡指位置，既影响节拍，也容易因受力点偏移造成角度回弹不一致。该定制件把工作端做成带让位缺口的阶梯形态，缺口位置对应折弯线下侧已成形边的通过空间，使上模下行时不会与前期折出的立边发生碰撞，从而在一次装夹中完成多道相邻折弯。

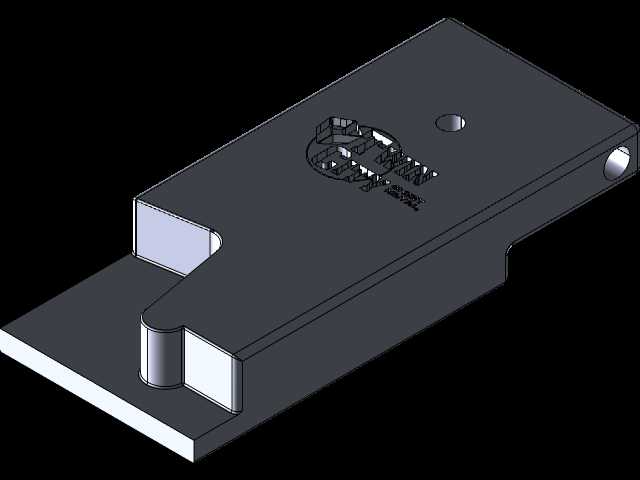

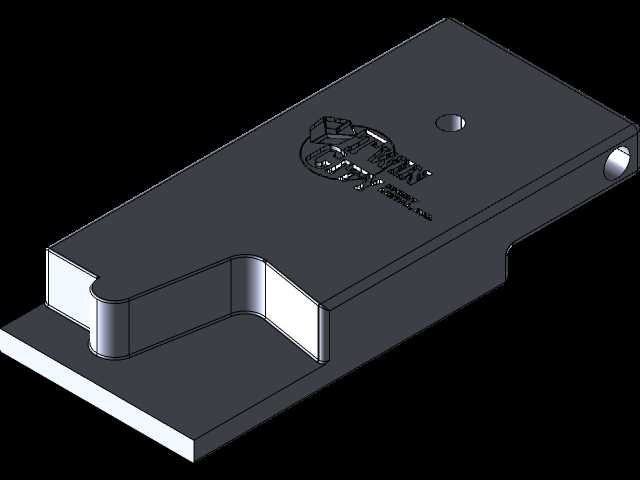

　　从安装边界看，零件主体采用矩形块体布局，上部保留与压力机上模座或夹模槽配合的平直基准面，厚度方向按滑块夹持口的有效宽度控制，装入后不需要额外改造原有夹紧机构。侧面和顶面的定位面要求平面度稳定，避免锁紧后出现微小倾斜；顶部小孔可用于吊装、防转销定位或辅助固定，具体取决于现场模座的锁紧形式。下端工作区域经过局部加厚与圆角过渡，因为折弯时峰值接触应力集中在刃口附近，若截面突变过大，长期受载后容易在根部产生疲劳裂纹。

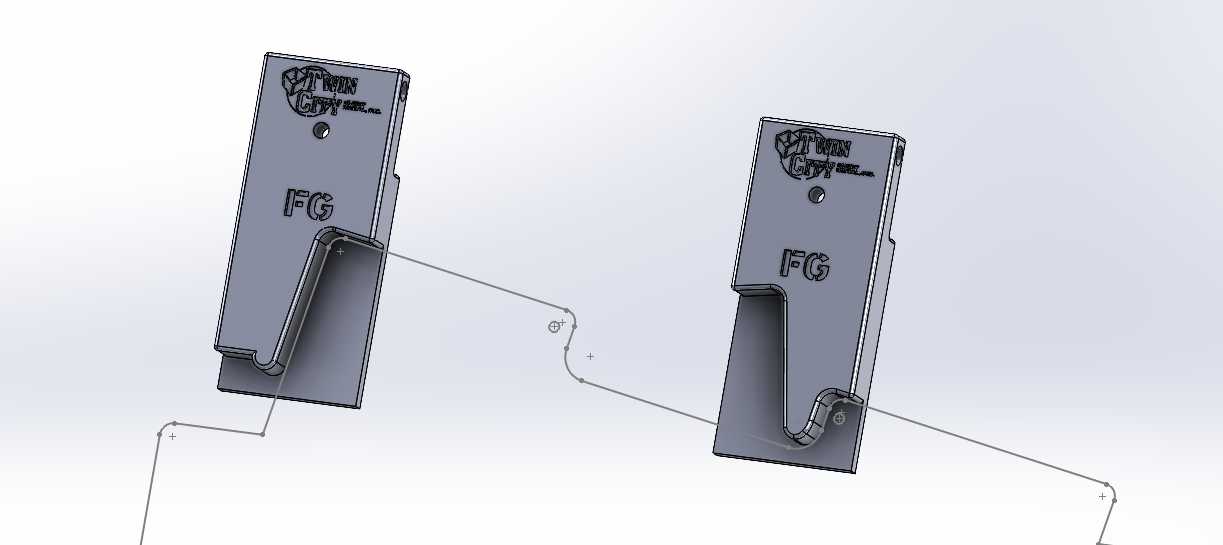

　　外形轮廓并非简单仿形标准件，而是在原有压闸指思路上重新分配材料：中段大平面提供足够的刚性和夹持面积，前端收窄并开出弧形让位槽，使工具能够伸入机器人折弯单元中较紧凑的工序位置。对于自动化上下料场景，压指与板料、随动托料机构之间的安全间隙尤其关键，设计时需要同时核对上止点、下止点以及板料翻转过程中的包络空间，防止夹具与工件边缘发生擦碰。

　　功能特性上，该件兼顾加压、定位和让位三重作用。工作端面与板料接触的区域需要保持均匀压线，圆角半径不能随意放大，否则会改变折弯半径和零件外观；让位槽则要避开材料堆积区，槽壁与已折弯边之间保留合理间隙，既不能过紧导致拖伤表面，也不能过松而失去导向意义。整体结构适合小批量多品种车间，也可纳入自动化折弯单元的专用工具组。

　　建模时应优先建立安装基准面、压力中心线和折弯刃口，再围绕干涉边界切除让位区域。圆角、倒角和孔位需按热处理与加工工艺分层处理，工作端建议预留修磨量，以便在批量生产后补偿磨损。装配校核中，不仅要看压指自身与压力机的连接，还要结合下模V口、后挡规、机器人夹爪和工件展开尺寸进行运动检查，确保闭合高度、导向距离和折弯顺序均满足现场使用要求。
