四吨手动框架式轴承压装拆卸液压机

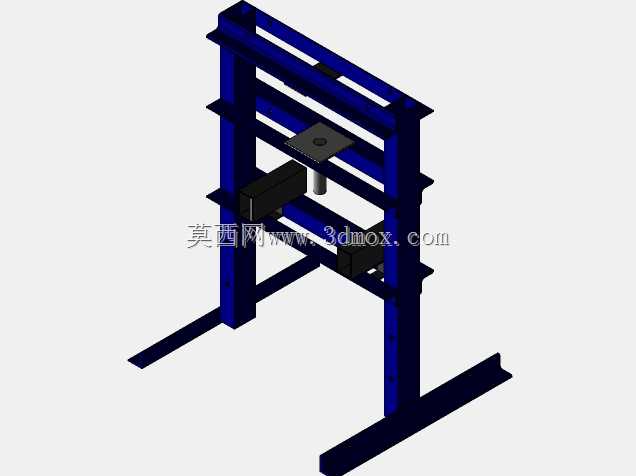

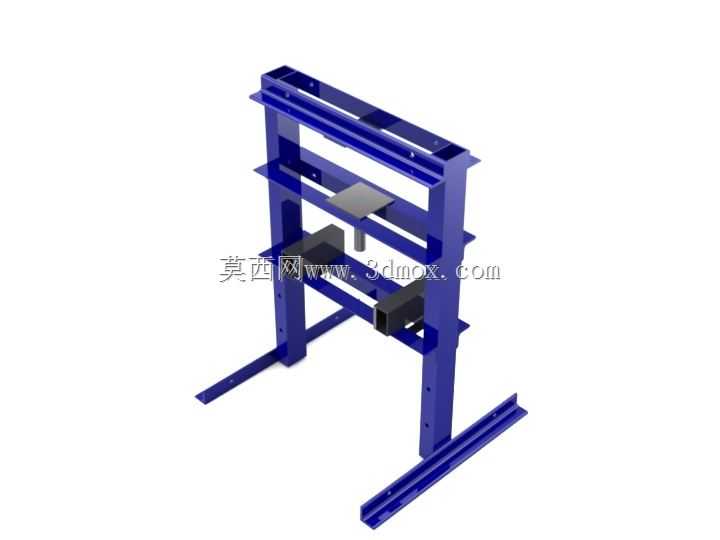

　　这套手动液压机采用龙门框架式布局，额定压制能力按4吨级维修工况配置，主要面向小型机械零件的压装与拆卸作业。机架由两侧立式立柱、顶部承载横梁、中部可调工作台和底部支撑底脚组成，整体受力路径清晰：压头产生的轴向载荷经工件传递到工作台，再由两侧立柱形成闭合承载回路，结构简单却能满足汽修、机修班组的日常使用需求。

　　在汽车维修场景中，这类设备常用于轴承、衬套、销轴的拆装，也可完成小型过盈配合件的压入、校直和简单成型。作业时将工件置于工作台面上，调整压头与工件同轴，手动泵逐步建立压力，操作者可通过阻力变化感知配合状态，避免电动压机快速进给造成的轴承滚道损伤或衬套偏载。相比大型液压设备，手动方案占地小、无需外接动力，适合维修工位、实训车间和小批量装配区域。

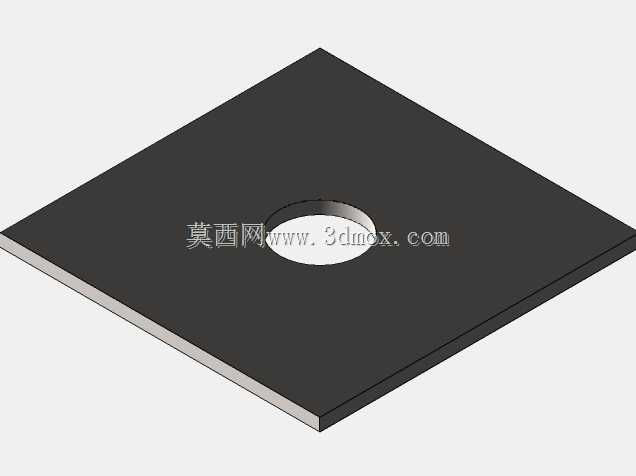

　　建模时重点还原了框架型钢的截面关系、横梁与立柱的连接位置、工作台的高度调节空间以及压头组件的装配边界。立柱上预留多级承托位置，工作台可根据工件高度上下调整，从而在开口高度和刚性之间取得平衡。底部两根纵向支脚向外延展，用于降低压机重心并提供稳定支撑；实际落地时还需结合地面平整度、地脚固定方式和操作空间校核倾覆风险。

　　压头区域位于上横梁下方，包含手动液压执行件、压杆及压头工作端，模型中体现了其与工作台面的对中关系。设计这类压机时，不能只关注公称压力，还要核对最大开口高度、喉深方向可用空间、工作台有效面积、压头行程以及工件放入后的操作余量。对于轴承拆卸，工件直径、拉拔辅具厚度和压头伸出长度都会影响实际可用行程；对于衬套压装，则需保证导向工装与压头中心线重合，防止侧向分力使立柱承受附加弯矩。

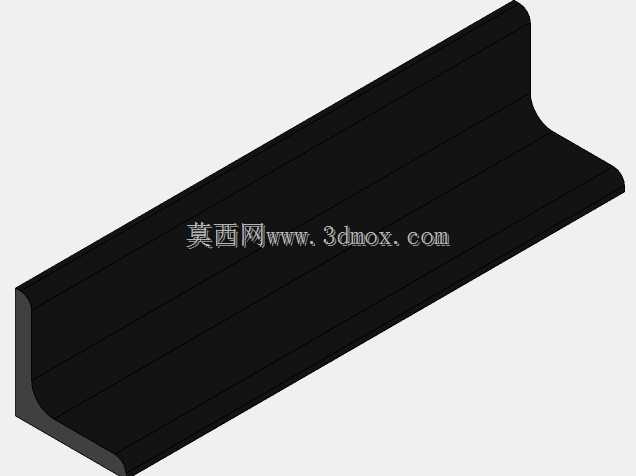

　　框架构件多采用型钢焊接或栓接思路，三维结构中可直观看到梁、柱、脚之间的层叠关系。工程细化阶段，应围绕额定载荷下立柱弯曲、横梁挠度、焊缝或螺栓连接强度、工作台支撑强度以及压头稳定性进行校核。手动泵附近需要保留操作空间，侧面不得与工件或吊装辅具干涉；工件上下料方向应正对开放侧，压机后方和侧方则应留出维护与安全距离。

　　该模型适合作为维修用小型压力机的结构参考，可用于工位布置、工装匹配、压头辅具设计和设备外形评审。通过完整机架、活动工作台、压头及底脚的空间表达，能够帮助设计者在投产前检查装配关系、操作可达性和安装边界，减少后续制作中因开口高度、支撑跨度或压头行程考虑不足带来的返工。
