浮钳盘式汽车制动刹车总成结构

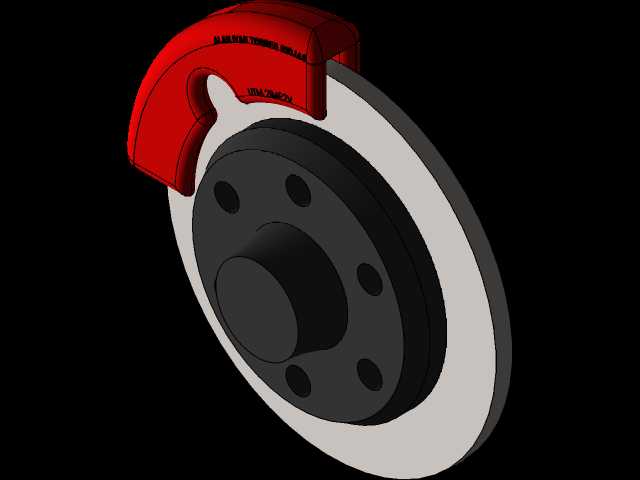

　　这套浮钳盘式制动总成的三维结构，在乘用车、轻型商用车的行车制动回路里属于核心执行部件，整套结构由灰铸铁制动盘、单侧浮动制动卡钳、摩擦衬片、轮毂连接法兰、周向布置的轮毂固定螺栓孔位几部分组成，建模时完全按照实车装配的配合关系搭建，没有做结构简化省略。

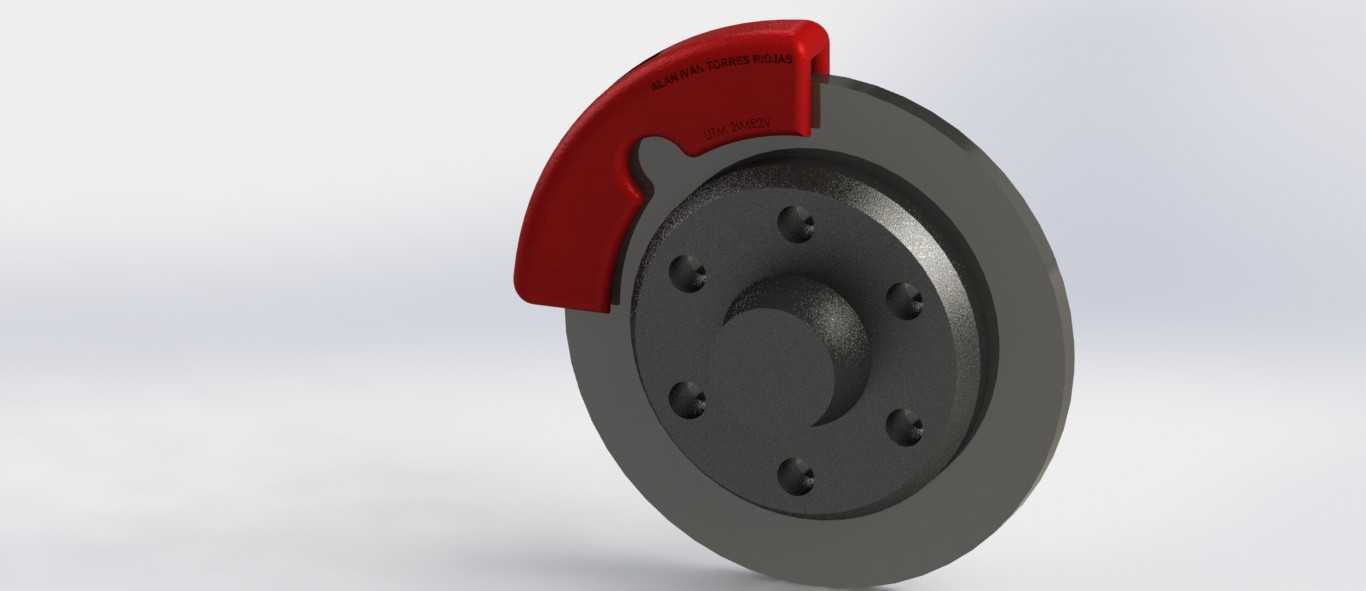

　　从实际装车场景来看，这类制动组件普遍布置在车轮轮毂内侧，制动盘通过中心法兰面与轮毂轴头贴合，六颗沿圆周均布的螺栓穿过盘体安装孔与轮毂紧固，随车轮同步旋转；红色的浮动卡钳通过支架固定在转向节或者后桥桥体的安装座上，卡钳本体可以沿导向销做轴向小范围滑移，制动时液压油通入卡钳轮缸，推动内侧摩擦片先压靠制动盘盘面，反作用力带动卡钳整体滑移，让外侧摩擦片也同步夹紧盘体，通过摩擦力矩把车轮的转动动能转化为热能耗散，实现车辆减速或者驻车制动。

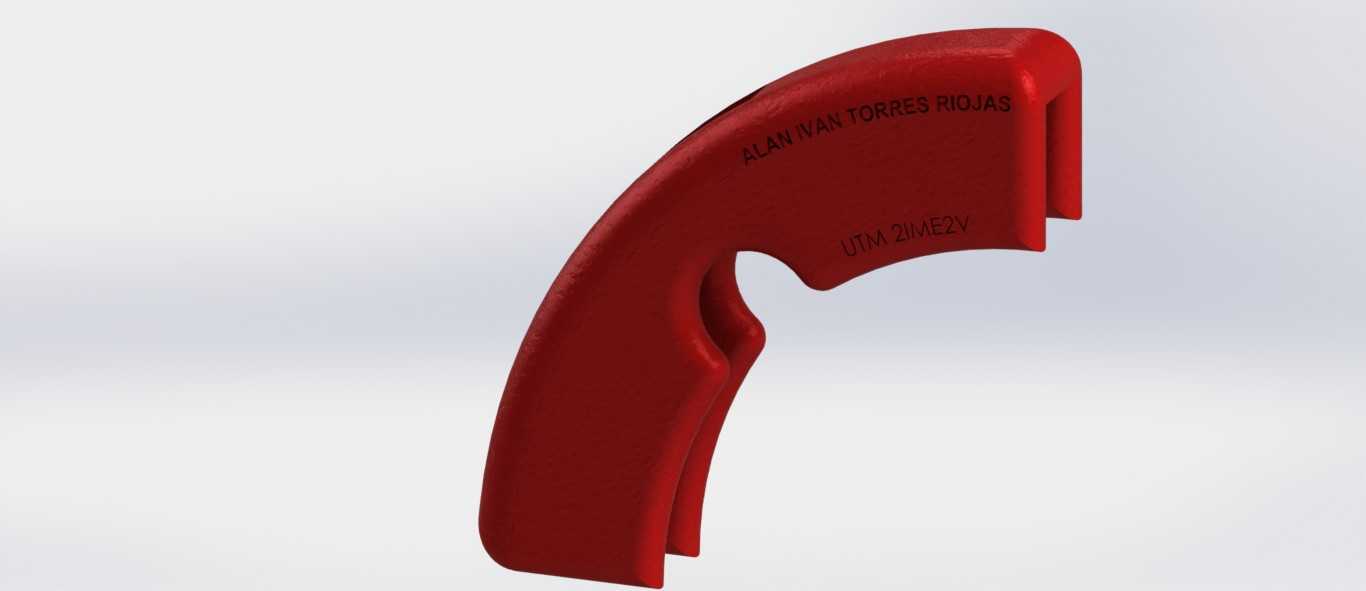

　　设计层面首先要校核的是安装边界：制动盘的外径需要和轮辋内圈的避空空间匹配，盘体厚度要对应卡钳开口的夹持行程，中心定位凸台的直径、螺栓孔的分布圆直径必须和对应车型的轮毂轴头参数完全对齐，避免装车后出现盘体与轮毂干涉、螺栓孔位错位的问题。卡钳的弧形外罩覆盖在制动盘外缘上方，一方面可以阻挡行车卷起的泥水、砂石直接冲击摩擦片和盘体摩擦面，减少异常磨损和制动抖动，另一方面也预留了制动片磨损后的检查间隙，日常维保不需要拆解卡钳就能观察衬片剩余厚度。

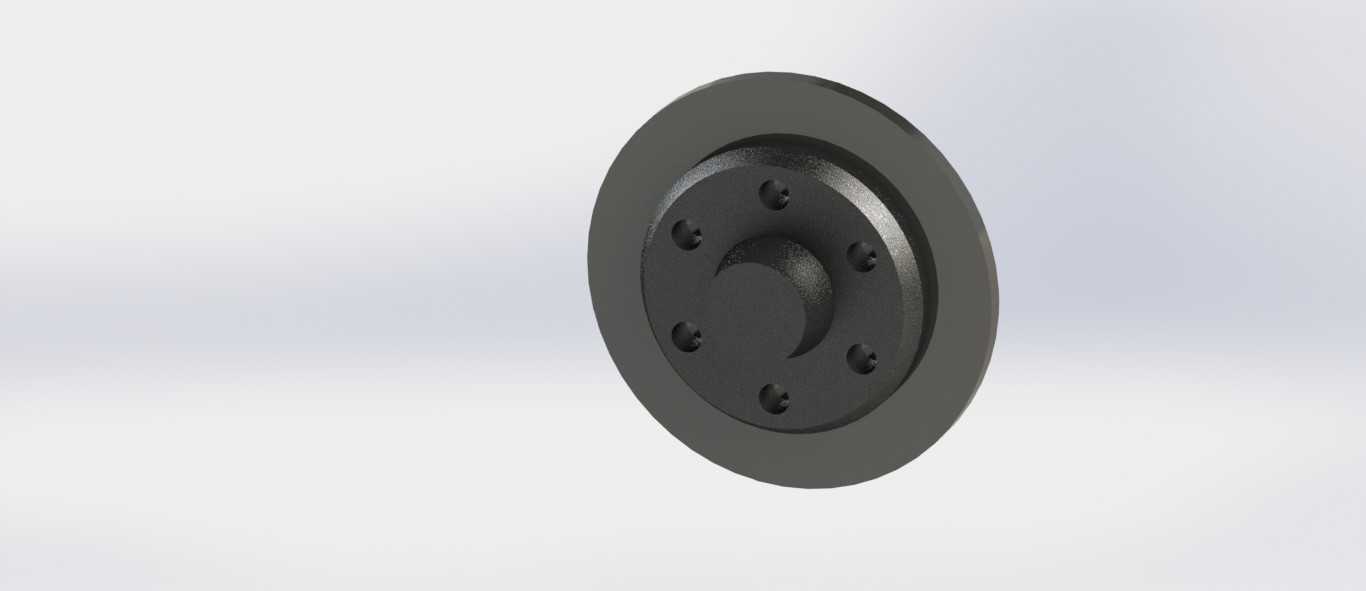

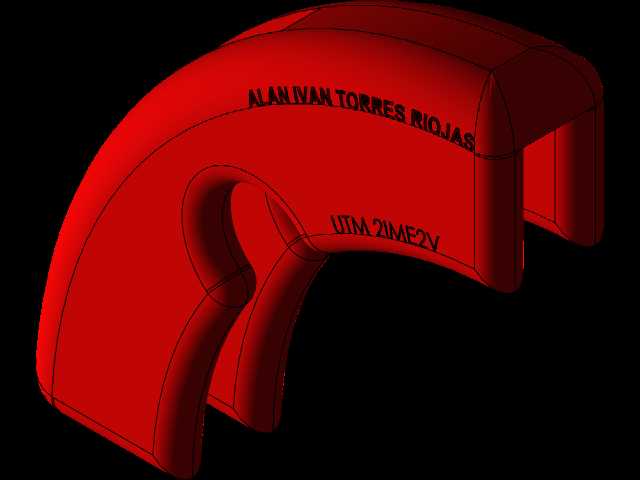

　　结构细节上，制动盘的摩擦工作面做了平整的环形加工面，盘体中心的轮毂连接座做了加厚处理，用来承受制动时的巨大剪切力矩，周向的沉头螺栓孔可以让螺栓安装后端面不突出于安装面，保证轮毂和盘体贴合紧密。卡钳的异形轮廓不是随意造型：内侧的避让缺口专门留出了轮毂螺栓、转向节拉杆的运动空间，在车轮转向、悬挂上下跳动的全行程里，卡钳都不会和周边部件发生剐蹭。摩擦片的弧度和制动盘外缘完全贴合，接触面积占比经过匹配，既保证足够的制动摩擦力矩，也避免局部接触导致制动热斑、盘面偏磨。

　　建模过程中所有配合面的公差逻辑都按照实际装配关系设定：卡钳和支架的导向销配合保留滑移间隙，摩擦片和卡钳导轨之间预留热膨胀间隙，制动盘和轮毂的贴合面设置同轴度约束，整套模型可以直接用于制动系统的干涉校验、工装夹具设计参考，也能作为整车底盘布置时的制动部件占位校核依据，清晰呈现浮钳盘式制动器的装配逻辑和空间占位关系。
