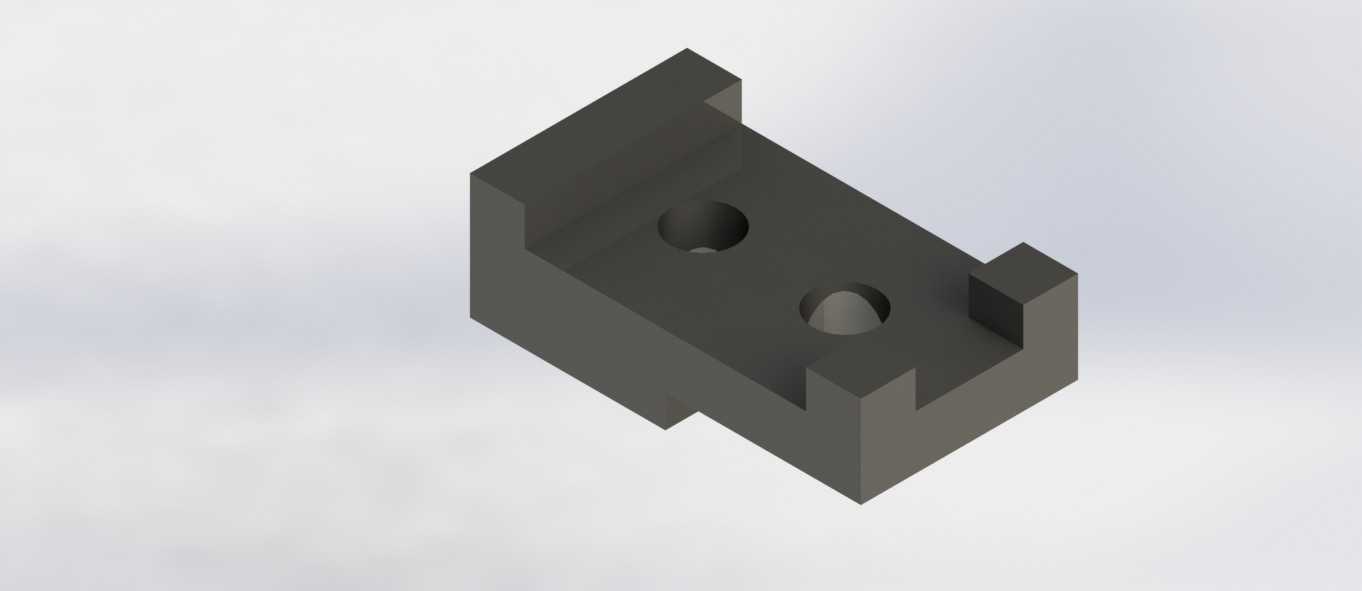

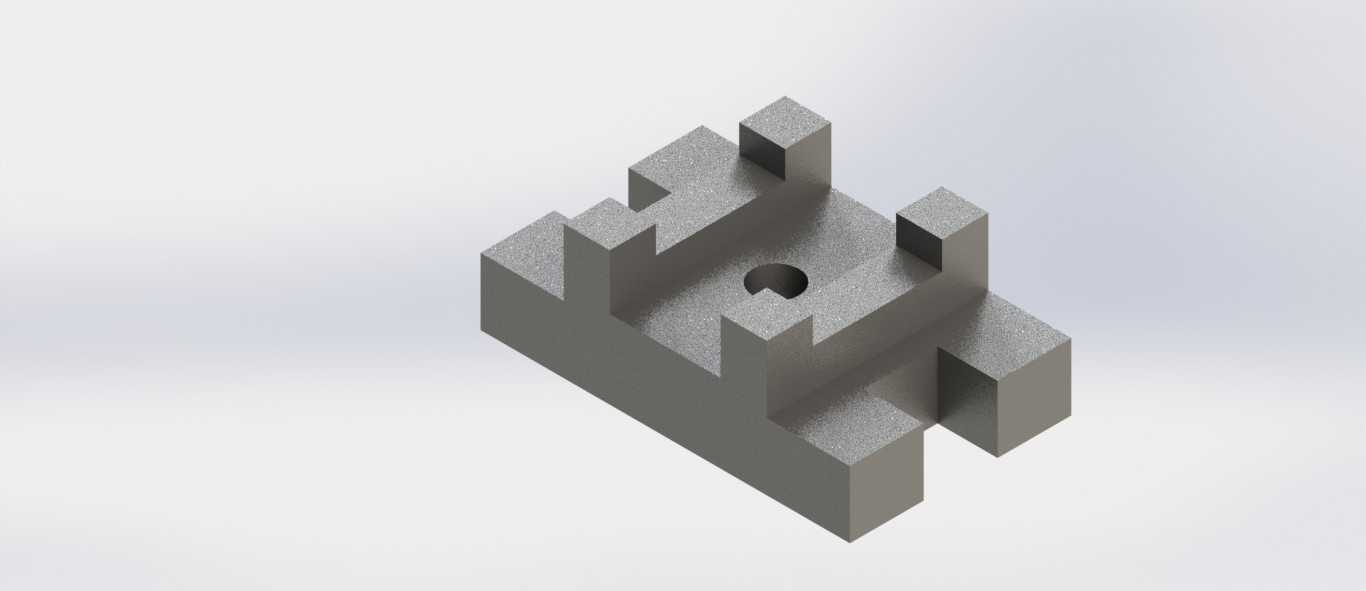

该槽型支座类零件在自动化产线工位夹具、小型工装台架以及通讯设备内置安装模组中使用频率较高,日常产线调试时,这类零件常作为侧边限位挡块或者小型传感器的安装承载基体,替代焊接式挡片的不足,拆装调整时无需破坏机架母材,维护便利性更强。从结构细节来看,零件主体为块状基体,两侧向上伸出对称的卡接凸耳,凸耳之间形成开口卡槽,卡槽宽度可直接卡入对应厚度的铝型材侧边或者钣金立板,装配时先将卡槽卡在预设安装位,再通过顶面两个贯通孔穿入紧固件完成锁附,两个孔位呈错位排布,可避免单孔锁附后零件出现绕轴转动的问题,抗侧向偏移能力比单孔固定块提升明显。设计阶段首先要确认安装边界:卡槽的开口尺寸需要和待卡接的板件厚度预留0.1至0.2毫米的间隙,
方便装配时顺利滑入,间隙过大会导致锁附后零件存在旷量,间隙过小则会出现卡滞无法装到位的情况。基体的整体厚度需要结合承载需求核算,若作为轻载传感器安装座,基体厚度可适配常规M4或者M5紧固件的沉头深度,保证螺丝锁入后顶面不突出,避免和周边运动部件发生干涉;若用作产线工件的硬限位挡块,则可适当加大基体壁厚,提升受冲击时的抗变形能力。两个安装孔的位置排布避开了两侧凸耳的壁厚区域,孔边到零件外壁保留足够的安全壁厚,防止锁紧紧固件时孔位周边出现应力开裂。零件底部为平整贴合面,安装后可完全贴紧机架安装面,不会出现翘曲虚接的情况,两侧凸耳的内侧直面可作为定位基准面,和被卡接板件的侧面贴合后,能快速完成零件的位置找正,无需额外打表校准,
大幅缩短工装装配的耗时。在实际工况中,这类支座既可以承担静态的支撑定位作用,也可在低速往复运动的模组里作为行程末端的辅助限位件,零件棱角处做了小倒角处理,搬运和装配过程中不会划伤操作人员,也避免应力集中在尖角位置导致磕碰后崩缺。建模时需要重点管控卡槽的对称度、两个安装孔的中心距以及孔轴线和底面的垂直度,这些形位公差直接决定最终装配的互换性,批量加工时即便采用普通铣削工序也能稳定保证精度,生产成本可控,适配多类小批量非标设备的快速搭建设计需求。
