曲柄滑块活塞传动机构三维设计作品

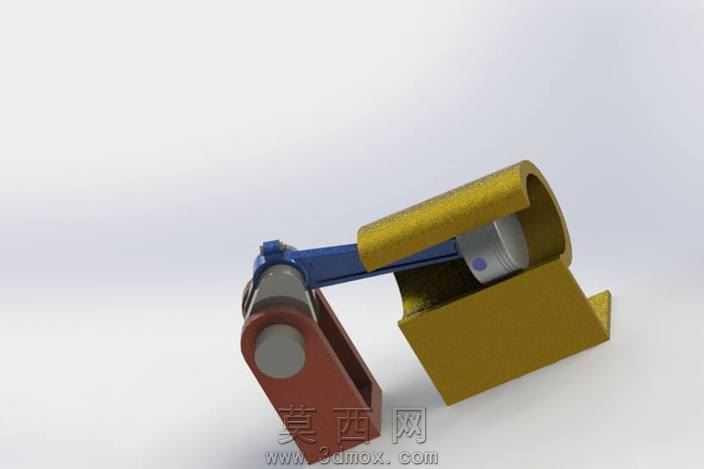

本作品为曲柄滑块式活塞传动机构的三维设计成果，建模阶段依托参数化三维设计软件完成全零件的独立构建，首先针对核心活塞部件，依据往复运动的密封配合、销孔定位需求绘制截面草图，通过拉伸、切除特征完成活塞本体、活塞销安装位的造型，严格控制活塞裙部、销孔的同轴度与尺寸公差，保证后续装配的契合度。针对曲柄部件，先绘制偏心回转体的轮廓草图，通过旋转特征生成曲柄基体，再对曲柄销安装位、配重结构进行切除与倒角处理，还原曲柄的偏心传动特性，配重块的造型完全贴合回转动平衡的设计逻辑，避免传动过程中出现额外振动。连杆部件采用两端带孔的杆状结构建模，先绘制杆身的变截面轮廓，通过扫描特征生成连杆主体，再对两端的轴孔进行镗孔特征处理，添加轴瓦安装位的细节结构，保证连杆与曲柄销、活塞销的转动配合间隙符合设计要求。外部的缸体与机架部件，依据活塞的运动行程设计缸筒内壁尺寸，通过拉伸、抽壳特征生成缸体结构，机架部分则根据曲柄的回转半径设计安装支座，添加螺栓安装孔、定位凸台等细节，保证整个机构的安装稳定性。材质与渲染阶段，针对不同零件的实际应用场景赋予对应材质：活塞部件赋予银灰色金属材质，模拟铝合金活塞的哑光金属质感，添加轻微的表面粗糙度纹理还原机加工表面效果；曲柄部件赋予红棕色金属漆材质，配重部分做哑光质感处理，突出部件的厚重感；连杆部件赋予深蓝色金属材质，表面做轻微的反光处理，体现锻钢连杆的高强度质感；缸体与机架部件赋予金黄色黄铜质感材质，表面做细微的磨砂纹理处理，区分不同功能部件的视觉层次。渲染阶段采用工作室柔光环境，添加多组辅助光源消除结构死角的阴影，调整材质的反射、折射参数，让各部件的材质质感真实自然，同时清晰展现机构的装配关系与运动逻辑。结构设计上严格遵循曲柄滑块机构的运动原理，保证曲柄回转中心、连杆铰接点、活塞运动轴线的位置关系准确，当曲柄做整周回转运动时，可通过连杆带动活塞在缸筒内做稳定的往复直线运动，完整还原内燃机、往复泵类设备的核心动力传递逻辑，各铰接位置均预留了合理的转动间隙，不存在结构干涉问题，可直接用于运动仿真演示，直观展现动力从回转运动到直线往复运动的转换过程，整体建模逻辑严谨，细节还原度高，可作为机械原理教学、动力系统结构参考的数字化模型使用。
