带深度限位辅助支架的手电钻结构设计

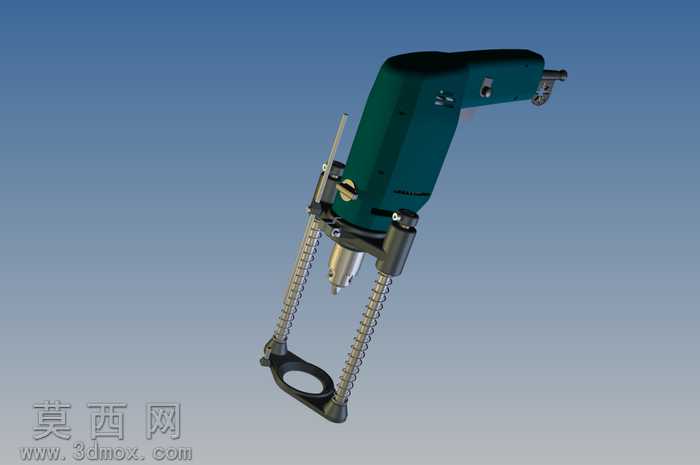

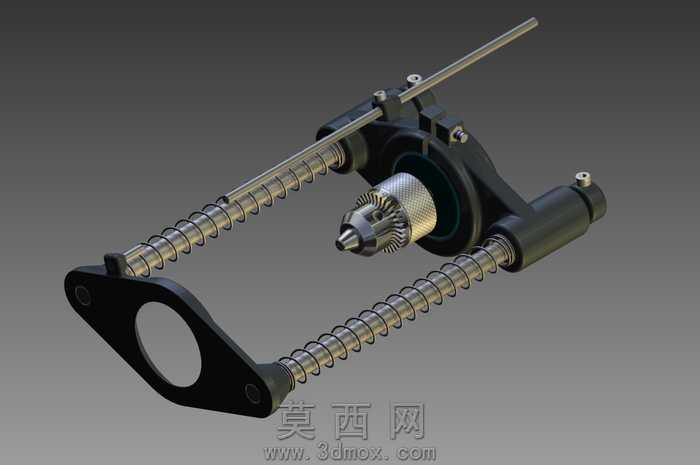

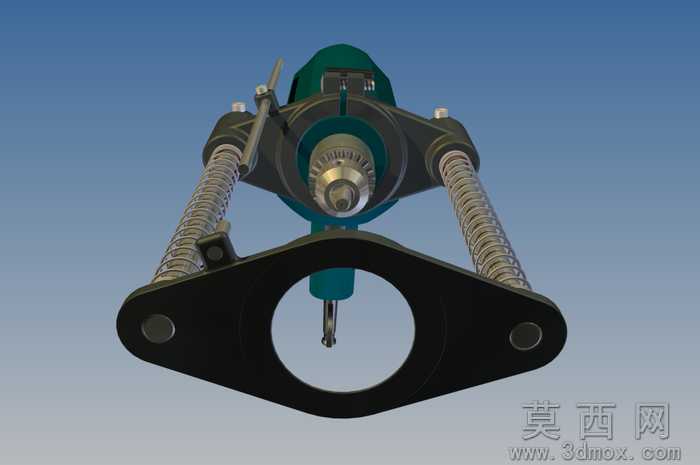

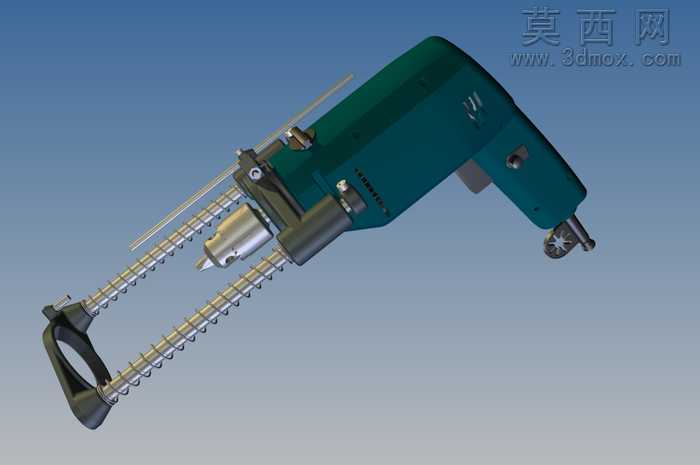

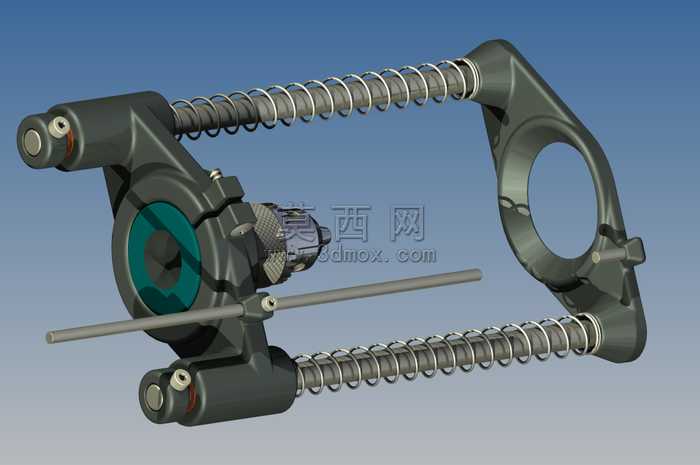

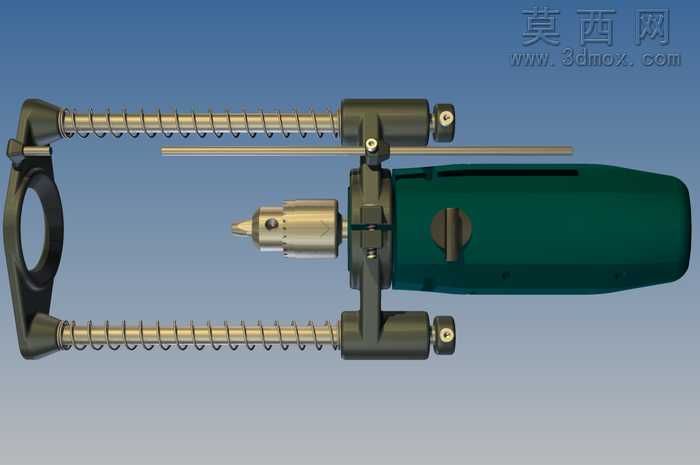

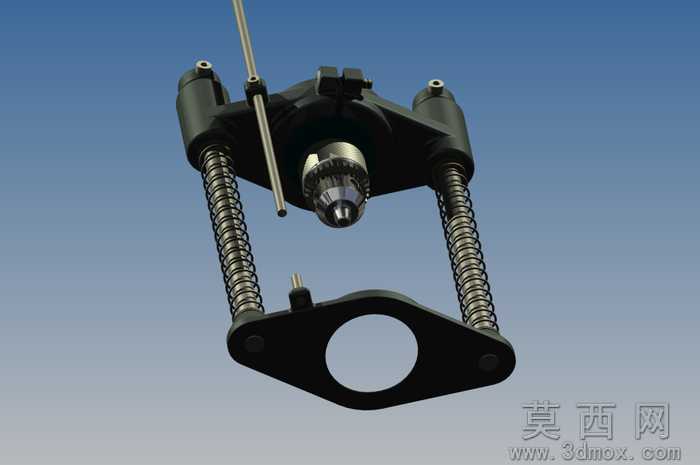

本作品为带垂直定位与深度限位功能的手电钻三维建模设计，建模过程中首先梳理手持电动钻孔工具的实际作业痛点：常规手电钻钻孔作业时，易出现钻孔轴线偏斜、钻孔深度难以精准控制的问题，因此在常规手电钻主体结构基础上，集成了专用的辅助定位支架结构。建模阶段首先完成手电钻主体的结构还原：按照手持电钻的真实比例，依次构建枪式握持机身、内置传动腔体、钻夹头安装位、辅助手柄、触发开关、深度调节旋钮等基础结构，对机身表面的防滑纹理、散热凹槽、品牌标识区域都做了精细化的曲面建模，保证机身曲面过渡顺滑无破面，符合手持工具的人体工学握持弧度。随后重点构建辅助定位与深度限位结构：配套的导向支架采用双平行光轴导轨结构，导轨表面做光滑金属质感处理，支架前端设置可抵靠工件表面的定位靠板，靠板与钻夹头的相对位置可通过导轨上的锁紧结构进行调节，以此实现钻孔深度的精准控制，作业时靠板贴合工件表面即可保证钻头进给方向与工件表面垂直，避免钻孔歪斜。材质渲染阶段，针对不同部件匹配对应材质属性：手电钻主体外壳采用哑光深绿色工程塑料材质，调整材质的粗糙度与反光度，还原手持电动工具外壳的磨砂防滑质感；金属导轨、钻夹头、锁紧旋钮等金属部件采用镀铬钢材材质，添加细微的金属划痕与使用磨损纹理，提升模型的真实感；辅助握持手柄采用黑色软胶材质，调整材质的漫反射参数，还原软胶的哑光防滑触感；定位靠板采用硬质工程塑料材质，边缘做圆角处理避免划伤工件表面。结构设计上充分考虑实际使用的合理性：双导轨结构保证进给过程的稳定性，避免单导轨易出现的偏转问题；深度调节结构采用快拆锁紧设计，无需额外工具即可快速调整钻孔深度参数；辅助手柄的安装位置可根据作业场景调整角度，适配不同握持习惯的使用者。整体建模过程严格遵循机械设计的装配逻辑，所有活动部件的运动行程都做了限位约束，还原真实工具的活动范围，渲染阶段采用渐变蓝灰色背景，搭配柔和的侧方打光，清晰展现模型的结构细节与材质质感，完整呈现了这款带定位限位功能手电钻的结构特点与设计优势。
