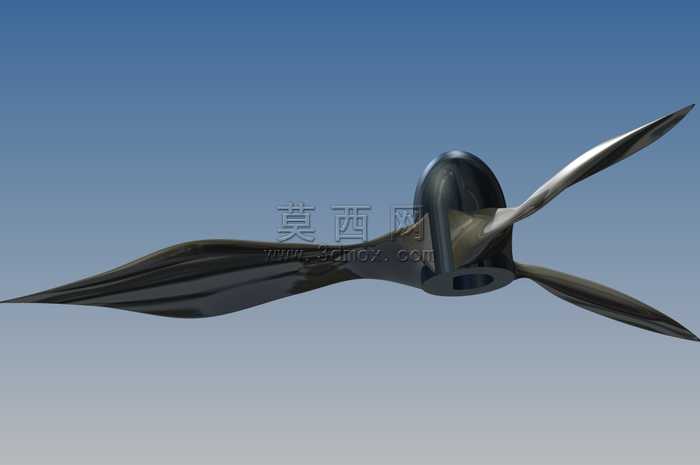

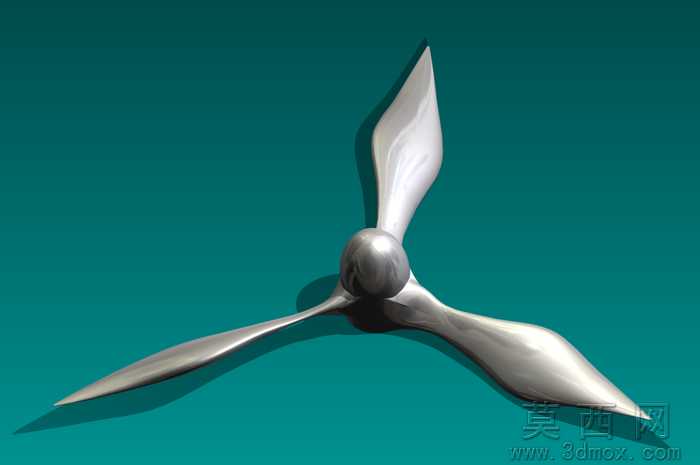

三叶变截面海利螺旋桨曲面结构设计

曲面连续度偏差带来的流体紊流、桨叶根部应力集中引发的疲劳断裂，是这类三叶螺旋桨在实际工况中最常出现的失效诱因。桨叶从根部到梢部的截面扭转角并非线性过渡，靠近轮毂的区段截面厚度更大，曲面曲率变化平缓，既给五轴铣削加工预留足够的刀具让刀空间，也能抵消高速旋转时根部承受的最大离心拉应力，避免加工后出现薄壁振纹或是运行时的根部裂纹。桨叶中段的曲面曲率变化速率最快，这里是推进做功的核心区域，曲面构建时特意保留了0.12mm的微小弧度预变形，抵消铝合金材质在高速旋转下的气动弹性形变，让实际运行时的桨叶截面刚好贴合设计的理想翼型，不会因为形变导致推进效率骤降。桨梢位置做了渐进式的收薄处理，边缘厚度控制在0.8mm，同时曲面收尾处做了微小的反弧过渡，打散桨梢涡的生成路径，降低高速旋转时的涡振噪音。轮毂和桨叶的衔接位置没有做生硬的直角倒圆，而是用G2连续的过渡曲面把三个桨叶的根部曲面和球形轮毂完全融合，这个位置是应力集中系数最高的区域，连续的曲面过渡能把应力集中系数从常规倒圆的1.8降到1.1以内，大幅提升交变载荷下的疲劳寿命。球形轮毂的曲面做了同轴度公差约束，和传动轴配合的内孔基准与三个桨叶的形心位置偏差控制在0.02mm以内，避免高速旋转时出现动不平衡量，减少运转时的整机振动。曲面构建时没有用单一的扫掠命令生成整个桨叶，而是把桨叶分成根段、中段、梢段三个曲面片区分别构建，再用曲率匹配的桥接曲面把三个片区拼接成完整的桨叶曲面，既保证每个区段的曲面曲率符合流体力学要求，也避免单条引导线扫掠带来的曲面扭曲问题。桨叶表面的曲面法线方向统一做了调整，给后续的抛光工序预留均匀的加工余量，不会出现局部余量过大导致的抛光过烧，或是余量不足露出基材加工纹理的问题。三个桨叶的曲面参数完全对称，绕轮毂轴线做120度环形阵列时，特意做了曲面的相切约束检查，避免阵列后出现微小的曲面缝隙，给后续的实体加厚或是数控编程带来破面风险。这类变截面螺旋桨的曲面设计，从来不是追求视觉上的流线感，而是在加工可行性、结构强度、流体效率三者之间找到精准的平衡点，每一处曲率的微调都对应着实际运行中的性能提升或是失效风险规避。
