钣金结构显示器安装固定支架

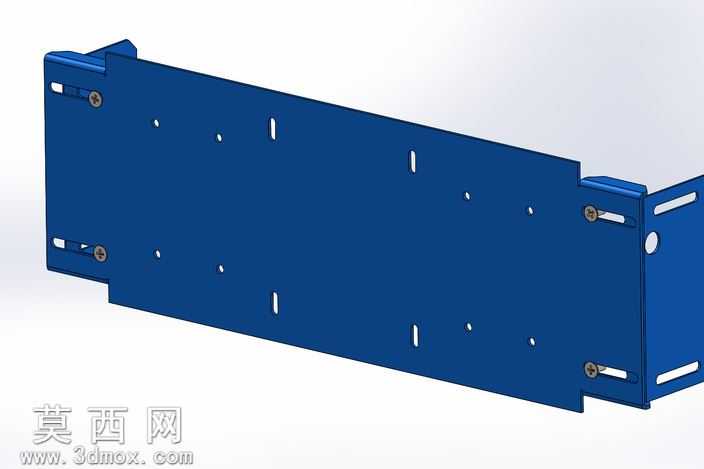

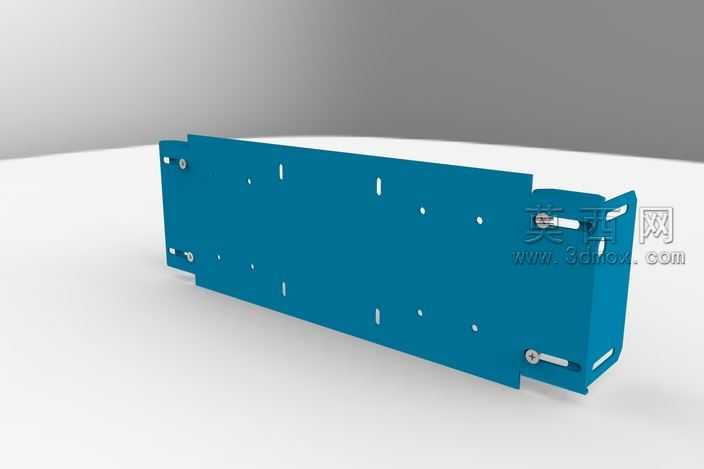

本款显示器支架采用三维参数化建模完成整体结构设计，建模过程中优先遵循钣金加工工艺逻辑，对每一处折弯边、安装孔位、连接结构都做了工艺合理性校验，避免后续生产中出现干涉、无法折弯或者装配错位的问题。模型渲染阶段采用哑光蓝色金属材质模拟真实喷塑钣金的表面质感，对螺丝紧固件单独赋予金属镀锌材质，还原实物的材质层次差异，渲染光影采用柔和的侧上方打光，清晰呈现支架表面的开孔排布、折弯结构细节，同时弱化不必要的环境反光，突出结构本身的设计特征。从结构设计来看，支架主体为一体化折弯成型的钣金主板，板面排布多组不同规格的长圆孔与圆孔，长圆孔用于适配不同孔距的显示器背部安装位，提供安装时的位置调节余量，圆孔用于支架自身与墙面、桌面挂载结构的固定连接；支架两侧设置带定位孔的折弯翻边，翻边上预留的快装卡槽结构可实现支架与挂载基座的快速卡接，减少安装时的螺丝锁附步骤，提升装配效率；板面上预装的多组组合螺丝采用防脱落结构设计，避免安装过程中零件遗失。设计思路上围绕显示器挂载的承重需求与安装通用性展开，首先通过钣金折弯的结构强化提升主板的抗弯折强度，无需额外增加加强筋即可满足常规尺寸显示器的承重要求，减少零件数量与加工工序；其次通过多组可调孔位的排布，兼容不同品牌、不同尺寸显示器的背部VESA安装孔距，覆盖主流家用、办公显示器的安装需求；同时整体结构做了边角钝化处理，所有折弯边都设置合理的折弯圆角，避免安装使用过程中划伤操作人员，兼顾结构实用性与使用安全性。建模过程中对每一处孔位的中心距、折弯边的高度、板材的厚度都做了精确的参数标注，可直接导出工程图用于钣金下料、折弯加工，模型的装配关系完整，所有紧固件都保留了正确的装配约束，可直接用于装配模拟验证，检查安装过程中是否存在结构干涉，提前优化安装流程。
