越野摩托改装立管固定转接支座

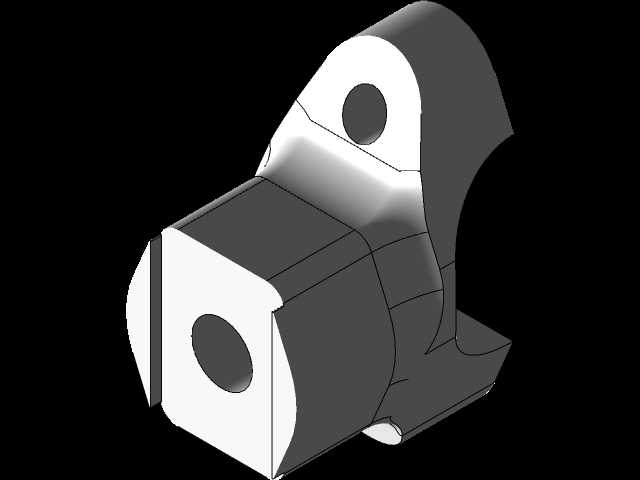

　　越野骑行场景里，车把立管的安装高度直接决定站立控车、林道穿越时的上肢姿态，原厂支座的高度区间往往无法适配不同身高骑手的操控习惯，尤其在KTM、Husaberg以及同平台Husqvarna车型上，立管转接位置的安装孔位、车架贴合面都有专属匹配要求，通用改装件很难同时兼顾安装刚性与边界避让。这款转接支座的建模逻辑从实车装配痛点切入，先锁定车架侧的贴合基准：支座底部的弧形贴合面完全对应车架安装位的轮廓，保证锁紧后接触面无悬空间隙，避免越野颠簸中出现应力集中。支座主体采用块状承力结构，两个正交方向的通孔分别对应车架固定螺栓与立管锁紧销轴，孔位周边做了加厚凸台处理，螺栓预紧时的压应力不会扩散到薄壁区域，

　　长期承受车把传递的冲击载荷也不易出现孔口变形。上部的双耳铰接位留出了足够的销轴穿入空间，耳板内侧间距与立管端部的铰接宽度匹配，装配后立管不会出现横向窜动。建模过程中特意把高度调整的可变逻辑融入结构，支座竖向的支撑段可以根据骑手需要的立管升高量调整尺寸，比如适配97mm直径竖管的改装需求时，只需对应修改支撑段高度与上部孔位的中心距，底部贴合面与下部安装孔的基准保持不变，不需要重新匹配车架接口。外形上所有外露棱边都做了倒角过渡，既避免安装操作时划伤线束，也消除了铣削加工后的锐边应力点。支座侧面的减重凹槽在不削弱主承力截面的前提下去除多余铝材，零件整体采用铝件CNC加工即可成型，毛坯选六方铝块一次装夹完成大部分面的铣削，

　　铰接孔与安装孔最后做铰孔保证同轴度。安装边界方面，支座后侧的曲面避让开车架走线槽，凸起的加强筋顺着载荷传递方向布置，车把受到的侧向冲击力通过耳板传递到主体加强筋，再分散到底部整个贴合面，不会在螺栓孔位置形成局部剪切。装配时下部孔位穿入车架固定螺栓预紧，上部孔位穿入立管铰接销轴，锁紧后立管的转动支点与原车设计支点保持相近的运动轨迹，转向时不会与油箱、护板发生运动干涉。针对不同年款车型的细微孔位差异，建模时把安装孔间距、贴合面弧度都参数化，调整参数就能快速衍生适配不同车型的版本，不需要重建整体曲面。结构中没有复杂的倒扣特征，三轴数控铣即可完成全部加工，单件小批量改装生产也能控制加工成本，零件阳极氧化后表面硬度提升，野外骑行遇到泥水冲刷也不会出现锈蚀卡滞，长期拆装调整立管高度时螺纹与孔位都能保持配合精度。
