田宫遥控房车转向摇臂结构件

　　该转向臂主要面向遥控模型房车的前桥转向机构，用于替代田宫Ta04车型上较难获取的原厂摇臂类零件。零件在整车中的位置处于转向舵机输出动作与车轮转向节之间，承担把舵机摇臂的小幅摆动转化为车轮偏转的中间传力任务。实际装车时，它既要跟随转向拉杆快速往复运动，也要承受模型车在弯道、急加速和轻微碰撞时产生的侧向载荷，因此结构不能只按外观件处理，而要按小型传动连接件校核孔位、壁厚和受力路径。

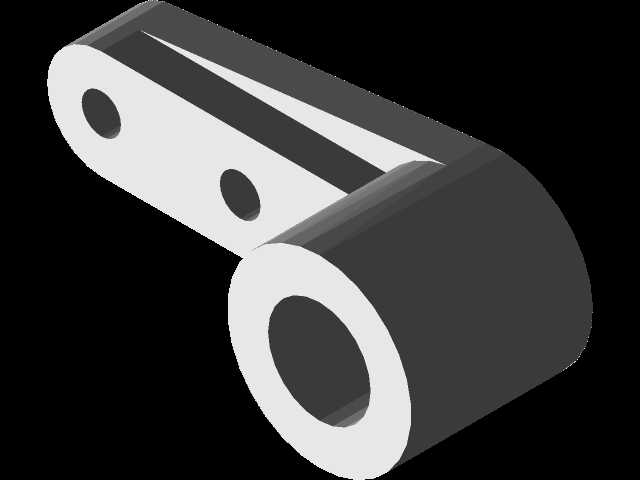

　　外形上，零件由长条形臂身和端部较粗的同轴套筒组成。大套筒位于一端，中心通孔用于穿入转轴或配合衬套，外圆形成稳定的旋转支撑区域；臂身向另一端延伸，并在中部和远端布置小孔，用于连接拉杆、销轴或固定相关转向组件。大小孔之间的中心距直接决定转向传动比，孔位偏差会造成左右轮转角不一致、舵机行程浪费或转向极限位置干涉，因此建模时需要优先锁定孔轴关系，再处理外轮廓。

　　设计思路上，臂身采用宽窄过渡的实体结构，靠近大套筒处保留较厚材料，以承受反复摆动带来的弯曲和扭转；沿臂长方向逐渐收窄，可降低不必要的质量，减少舵机负载。模型车转向动作频率高，零件若过于厚重，会增加运动惯量，使舵机回中和响应变慢；若壁厚过薄，则在撞击路肩或翻车时容易沿孔边开裂。该结构在大孔周围形成明显的环形材料区，中段孔边也保留足够实体，能够把销轴载荷扩散到臂身，而不是集中在单薄侧壁上。

　　安装边界方面，大套筒的外径、长度和周边车架间隙需要同时考虑。套筒过长会与悬架、转向节或车架侧板发生摩擦，过短则可能导致轴向定位不足；中心孔尺寸要与转轴、衬套或快拆螺钉匹配，并保留合理转动间隙。臂身上的小孔不能只看圆心位置，还要确认装入球头帽、垫片或拉杆后，零件在最大转角范围内不会与相邻杆系相碰。由于遥控车底盘空间紧凑，转向臂在左右极限位置均应做运动包络检查，尤其要关注大套筒外圆、臂身侧面和拉杆接头三处区域。

　　从制造角度看，这类零件适合通过增材制造或小批量机加工完成。若采用塑料打印，层纹方向应尽量避开孔壁受拉的薄弱方向，大孔和销轴孔可在成型后进行铰削或钻铰修正，以提高同轴度和转动顺畅性。若用于较高强度场景，也可按相同外形转为金属件加工，但需重新评估重量对悬挂和舵机的影响。整体结构没有复杂曲面，核心难点在于孔距、孔径、套筒长度和运动间隙的匹配，适合作为RC底盘维修、改装及转向机构逆向设计的参考零件。
