Ender5Plus打印机主板防护电子箱结构

　　这款电子箱为桌面级FDM熔融沉积3D打印机的主控承载防护结构，适配Ender 5 Plus机型左上角的闲置安装空间，核心作用是将原本裸露排布的主控板、液晶显示屏接线、步进驱动模块、电源转接端子全部收拢在封闭壳体内，既避免打印过程中飘散的PLA、PETG碎屑飘落到电路板引脚造成短路，也能阻隔车间环境里的浮尘、少量打印冷却飞溅的耗材残渣，同时把杂乱的走线全部规整在箱体内部，大幅降低设备运维时误碰带电接线、扯断信号排线的风险。

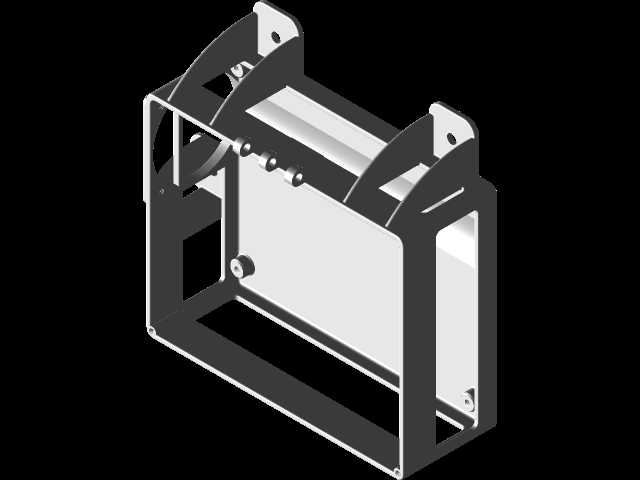

　　从安装边界来看，箱体底部预留的四个带沉孔的固定支脚完全匹配打印机原机框架的铝型材安装孔位，不需要对原有设备的龙门架、成型平台结构做任何钻孔、切割改造，支脚向外延伸的弧形支撑筋既把箱体主体抬离型材安装面留出底部走线间隙，也能抵消打印机长时间运行时Y轴往复运动带来的微振动，避免箱体固定螺丝出现松脱。箱体侧面开设的大尺寸圆形开孔对应主控板的散热风扇安装位，开孔周边预留的四个螺丝孔可以直接固定轴流风扇，风扇外侧留出的格栅间隙既保证冷却气流可以直吹主控板的驱动芯片、功率MOS管发热区域，也能阻挡较大的杂物卷入风扇扇叶；箱体侧方额外开设的长条形槽口是外接接口的穿出位，热床接线、挤出头加热棒接线、限位开关信号线都可以从这个槽口有序引出，槽口边缘做了圆角处理，不会割破线材绝缘层。

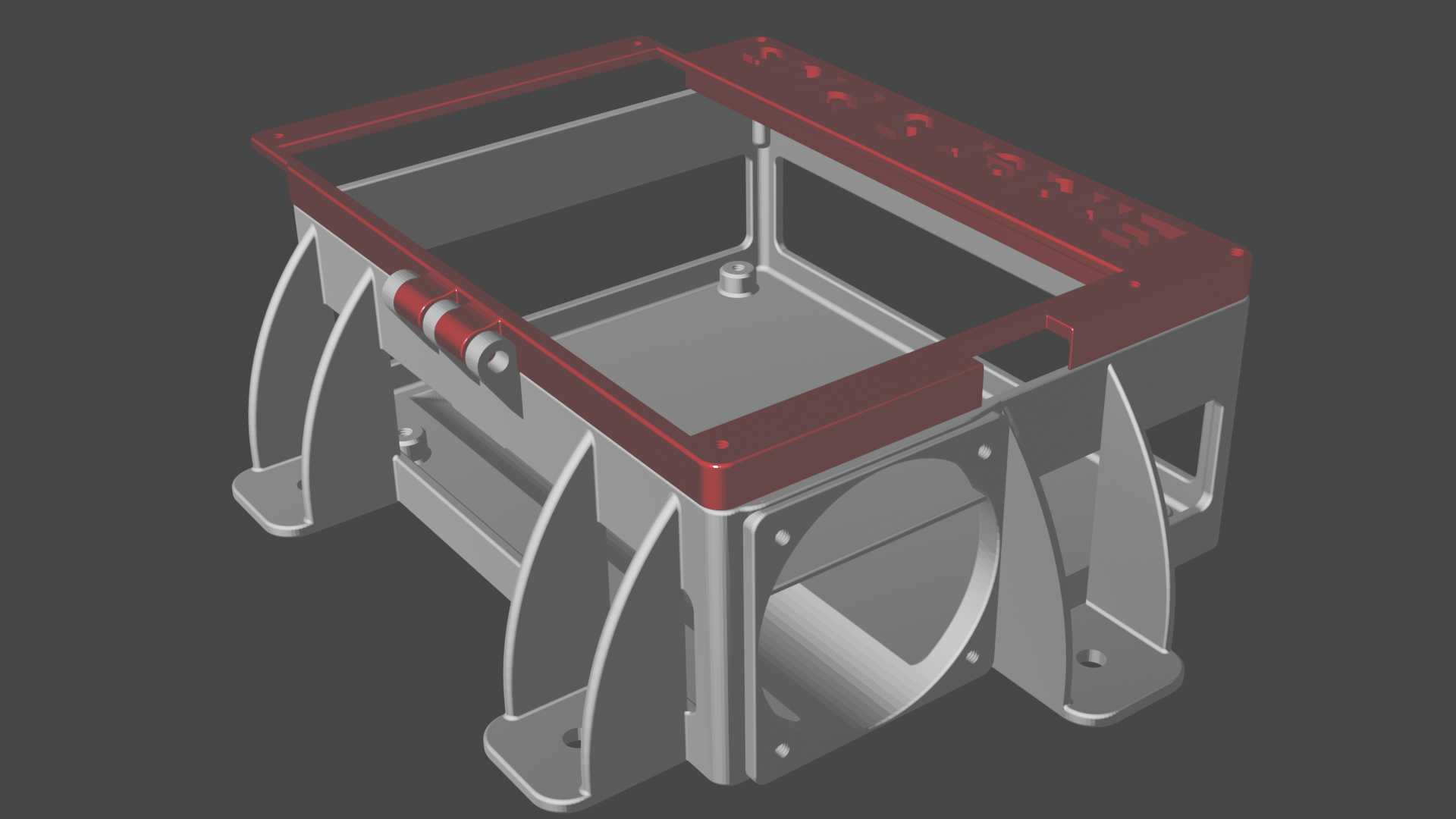

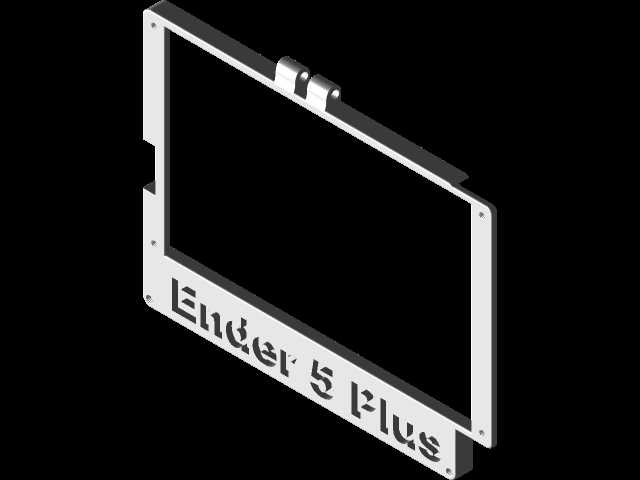

　　箱体顶部的红色边框区域是液晶显示屏的安装位，当前结构已经完成了箱体下半部分的容纳腔、底部安装支脚、侧面散热结构的全部设计，顶部屏框的开孔尺寸可以根据实际选用的LCD屏幕外轮廓做小幅调整，屏幕嵌入后边框的压边可以直接卡住屏幕壳体，不需要额外打胶固定。箱体内部的容纳腔预留了足够的板卡安装余量，除了原厂标配的主控板之外，还可以容纳后期改装加装的自动调平模块、WiFi无线传输模块、静音驱动替换板，腔体内侧预留的多个螺柱可以直接固定电路板，不需要额外粘贴铜柱支撑。

　　整个壳体采用分体支撑的结构设计，所有壁厚都适配FDM打印的最小壁厚要求，打印时不需要添加大量支撑，侧向的弧形支撑筋顺着打印平台的摆放方向成型，几乎不需要支撑结构就可以完成打印，打印完成后去掉少量毛刺就可以直接装配使用。箱体的开盖结构采用上框和下腔的扣合设计，日常维护主控板、更换驱动模块时只需要拆开顶部边框就可以接触到全部电路板，不需要把整个箱体从设备框架上拆卸下来，运维操作的便利性大幅提升。
