混凝土立柱结构建模与外部参照实操教程

　　混凝土立柱是建筑结构、工业厂房、设备支撑框架以及市政基础设施中最常见的竖向承重构件之一。在实际工程建模里，这类构件看似几何形态简单，却往往承担着把上部梁、板、设备荷载传递至基础的关键作用，因此建模过程不能只停留在拉出一个长方体的层面，而需要把截面尺寸、柱高、顶面连接关系、底部基础边界以及与周边构件的装配逻辑梳理清楚。

　　从结构应用场景看，矩形混凝土柱广泛出现在框架结构、独立支撑平台、管廊支架和小型设备基础中。柱身通常保持规则棱柱形态，顶面需要预留与梁或连接板对接的基准面，底部则要与基础顶面形成明确的装配约束。建模时先确定柱的截面轮廓，再沿竖向拉伸形成主体，能够快速建立承重构件的基本体量；但在多人协同或者复杂项目中，单独把柱体作为外部参照文件引入总装，会比直接在总装体内反复建模更利于版本管理。

　　外部参照的核心价值在于把重复构件、标准构件或独立子装配从主模型中分离出来。以混凝土柱为例，柱截面、高度、预留孔位或顶部连接细节发生调整时，只需要修改参照源文件，引用该构件的总装模型即可同步更新，避免在不同视图、不同装配体中手动重复修改。对于结构设计人员来说，这种方式能够减少几何不一致带来的返工，也便于把建筑轴网、基础、梁柱节点和设备布置分阶段叠加检查。

　　建模思路上，应先明确柱底定位面与轴线关系。柱体的中心线通常对应结构轴网交点，底面与基础顶面对齐，顶面标高则决定后续梁、板或钢构连接件的安装边界。若柱顶存在预埋板、螺栓孔或设备安装面，需要在实体上保留相应特征，并保证这些特征能够在参照装配中被识别和引用。矩形截面的棱角、端面和侧面可作为后续约束、剖切、工程量统计以及碰撞检查的重要几何依据。

　　在装配环境中引入柱体参照时，不宜只依赖视觉位置对齐，而应使用基准面、轴线或关键端面建立稳定约束。柱底与基础之间的贴合关系、柱中心线与轴网的重合关系、柱顶与梁底或支撑件的标高关系，都应在模型中清晰表达。这样当项目方案调整柱距、层高或基础形式时，构件之间的连接逻辑仍然能够维持，模型更新后也更容易发现干涉问题。

　　从外形尺寸与安装边界看，混凝土柱的截面宽度、厚度和高度直接影响占地范围、钢筋布置以及周边设备检修空间。模型中虽然重点展示的是柱体实体，但设计时仍需考虑柱边与管线、桥架、设备底座之间的净距。若柱体位于通道附近，还应把施工模板支设、混凝土浇筑和后期维护所需的操作空间纳入整体判断。通过外部参照方式管理柱体，可以在总布置阶段快速隐藏、显示或替换不同规格的柱模型，从而对比不同结构方案对空间占用的影响。

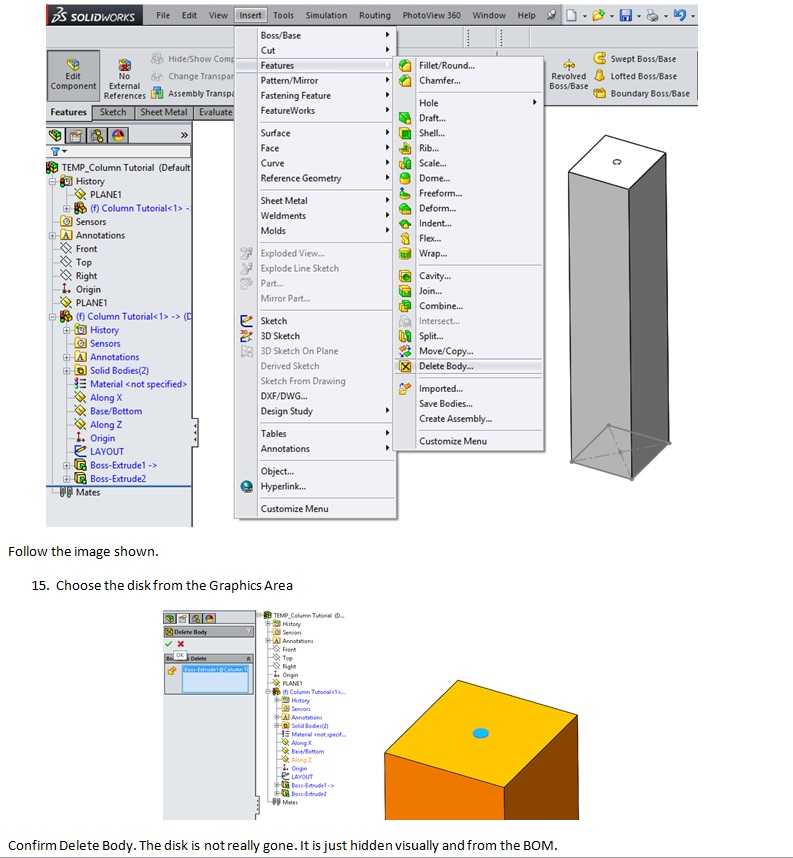

　　教程中的操作步骤围绕实体创建、菜单命令选择和图形区对象拾取展开，适合用来理解参照建模的基本流程。实际工作中，这类方法不仅适用于混凝土柱，也可以延伸到标准梁段、预制墙板、设备基座和重复支架等构件。关键不在于单个特征是否复杂，而在于让构件几何、定位基准和装配关系保持清晰，使模型既能表达设计意图，也能服务于后续出图、校核和协同设计。
