自由职业机械结构设计作品集

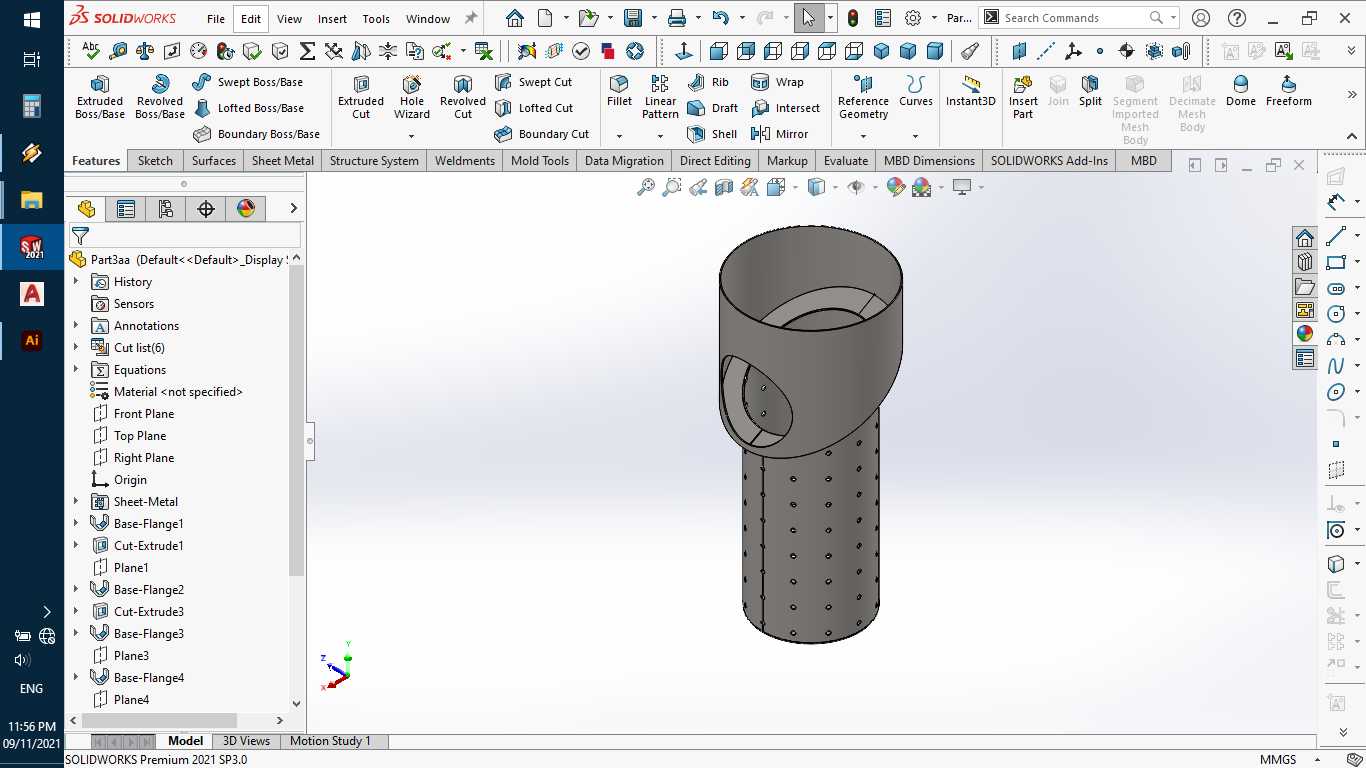

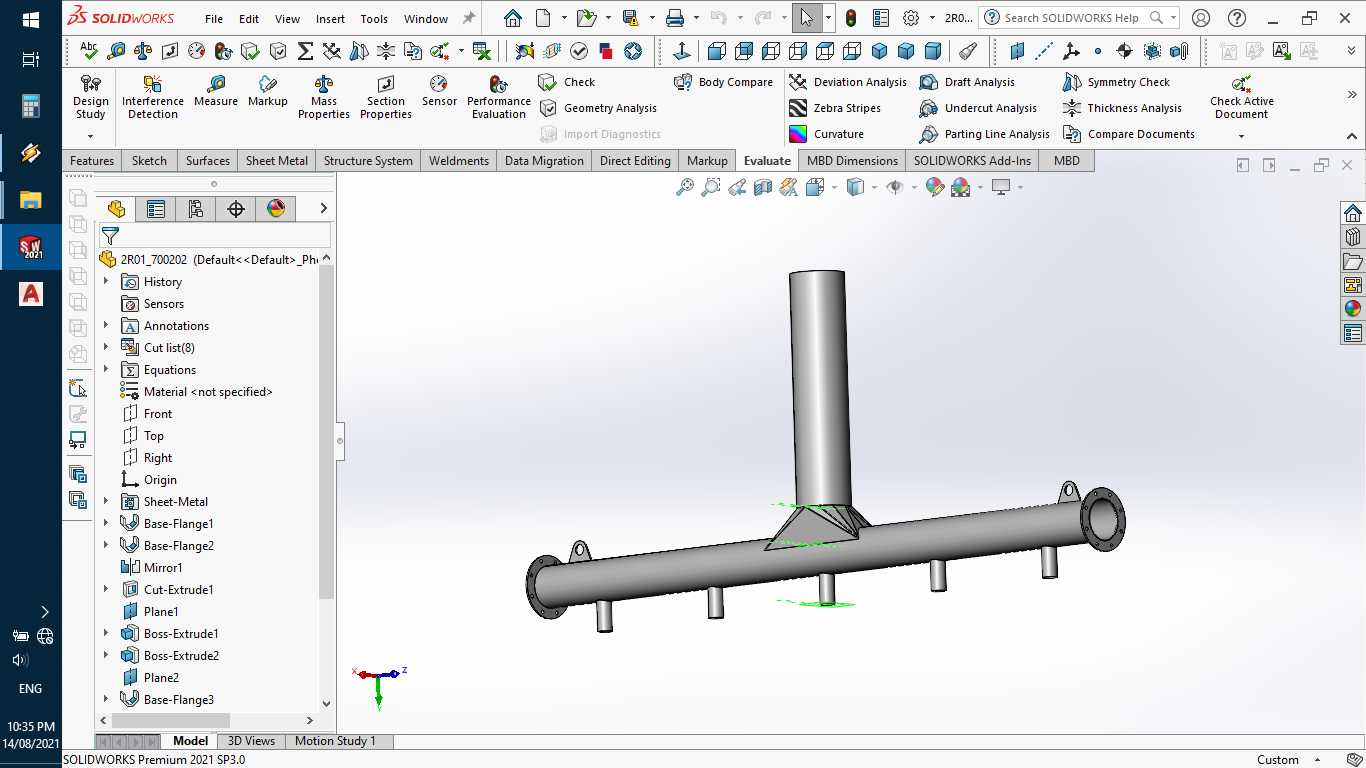

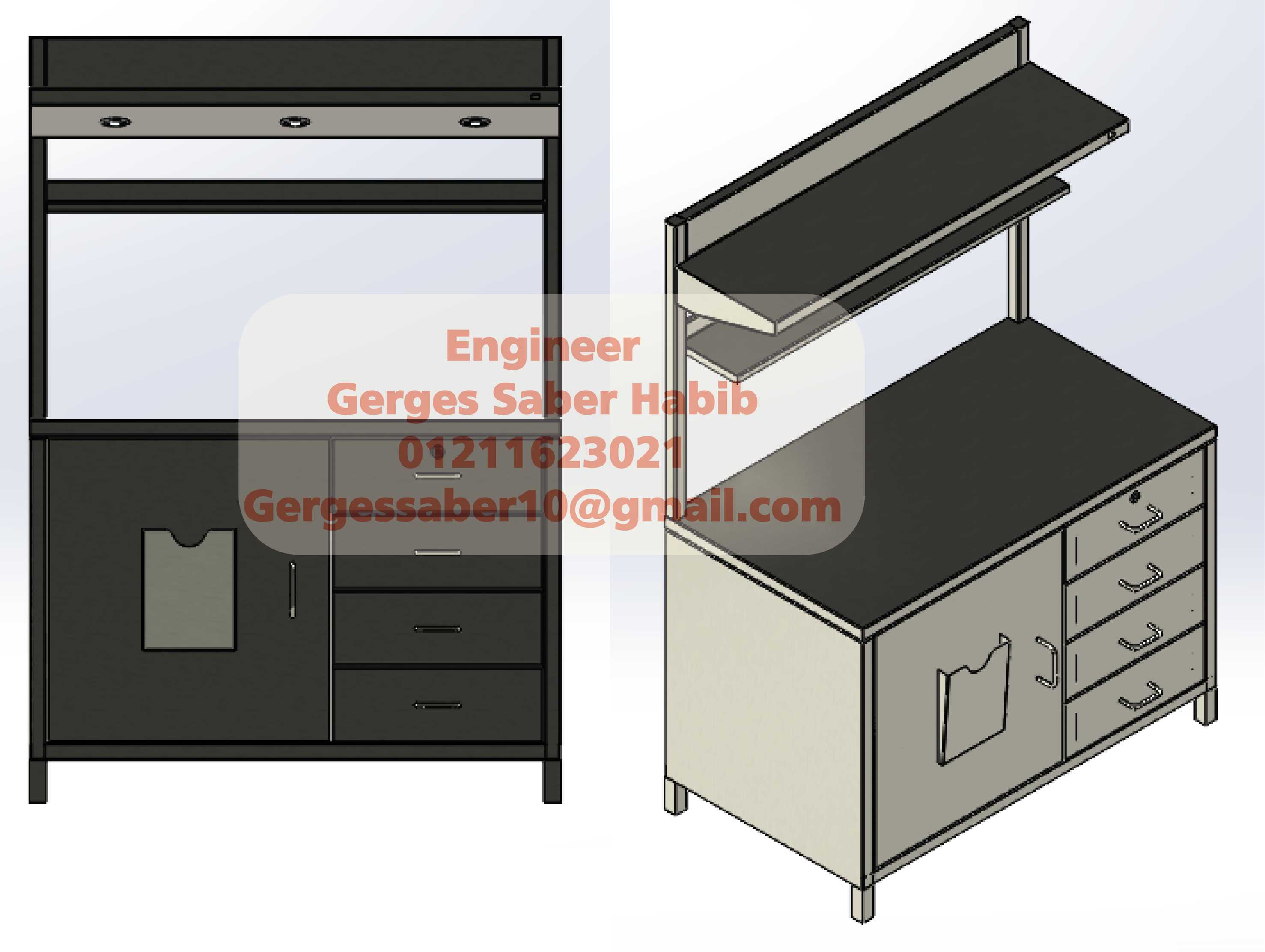

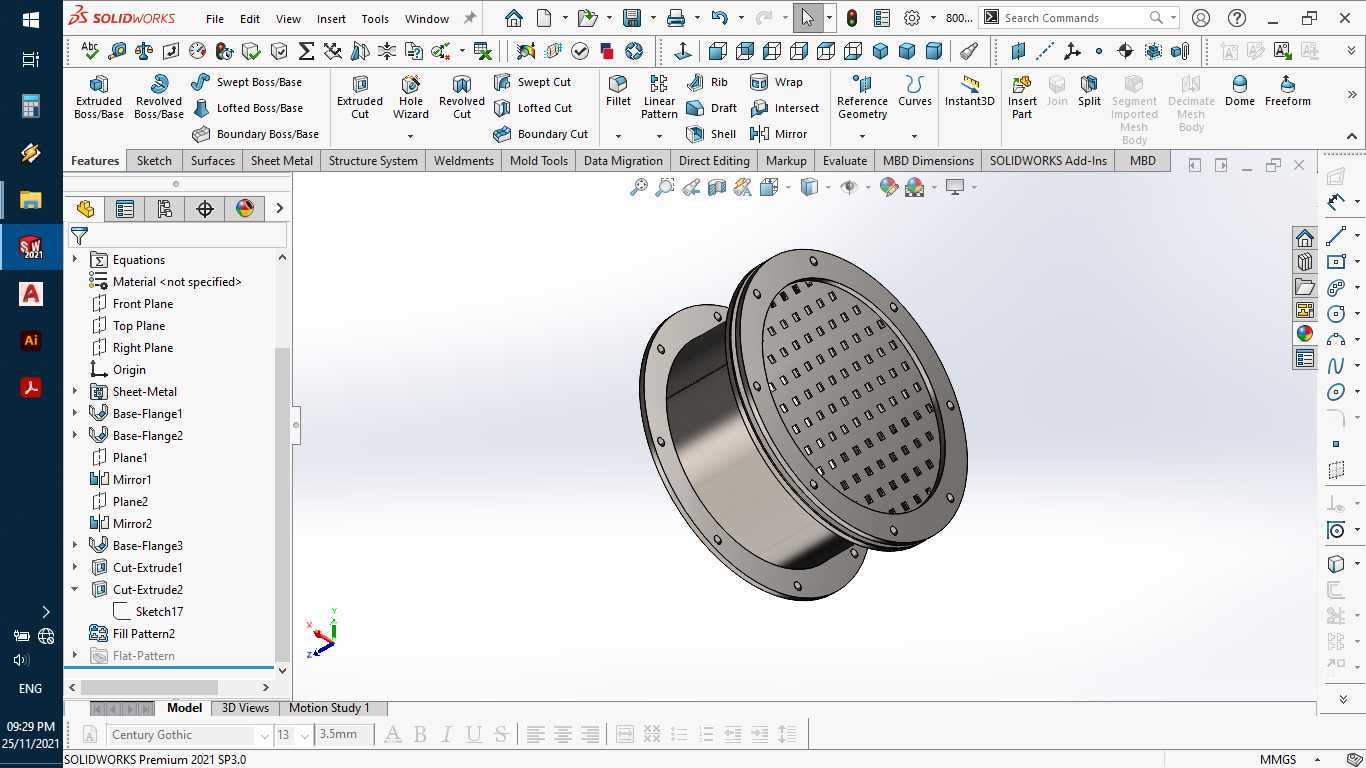

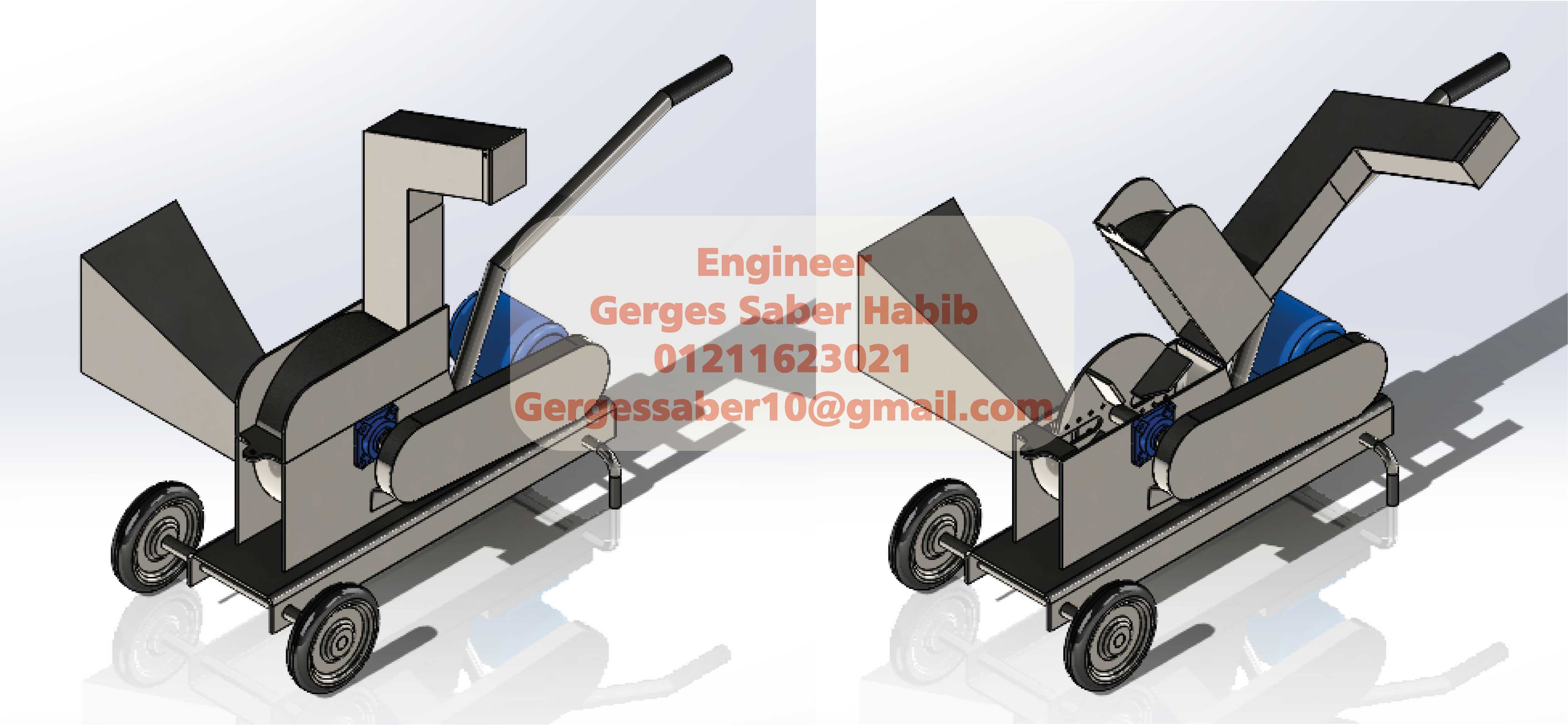

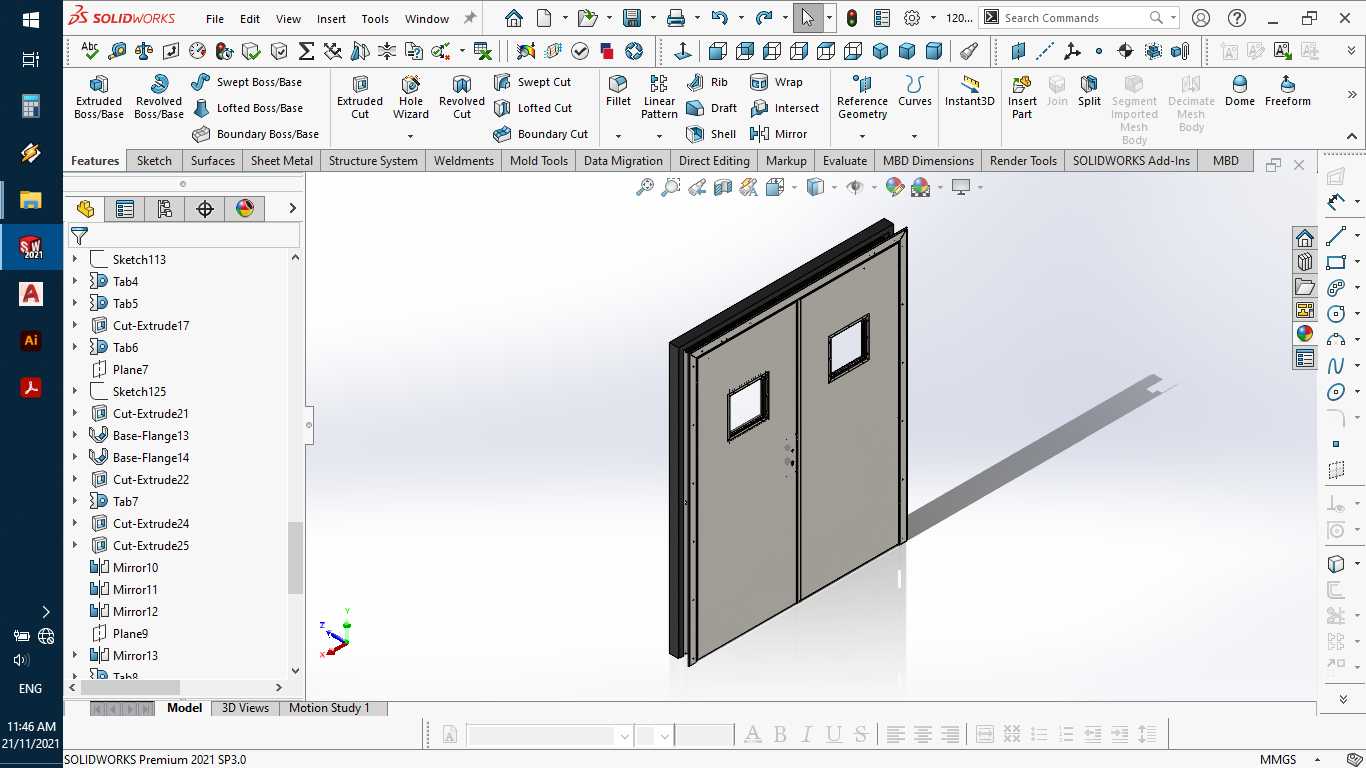

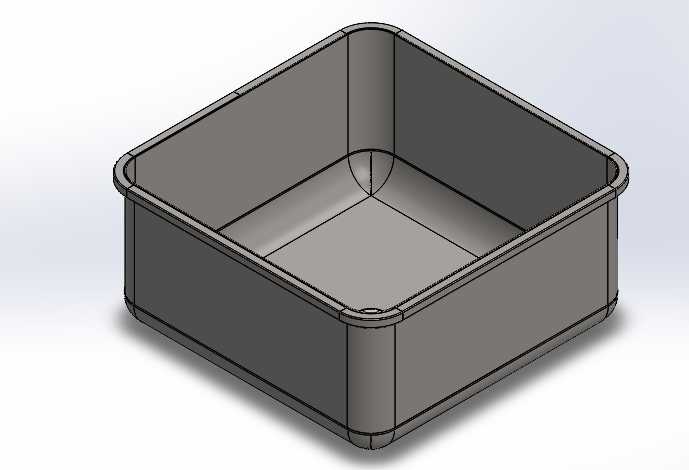

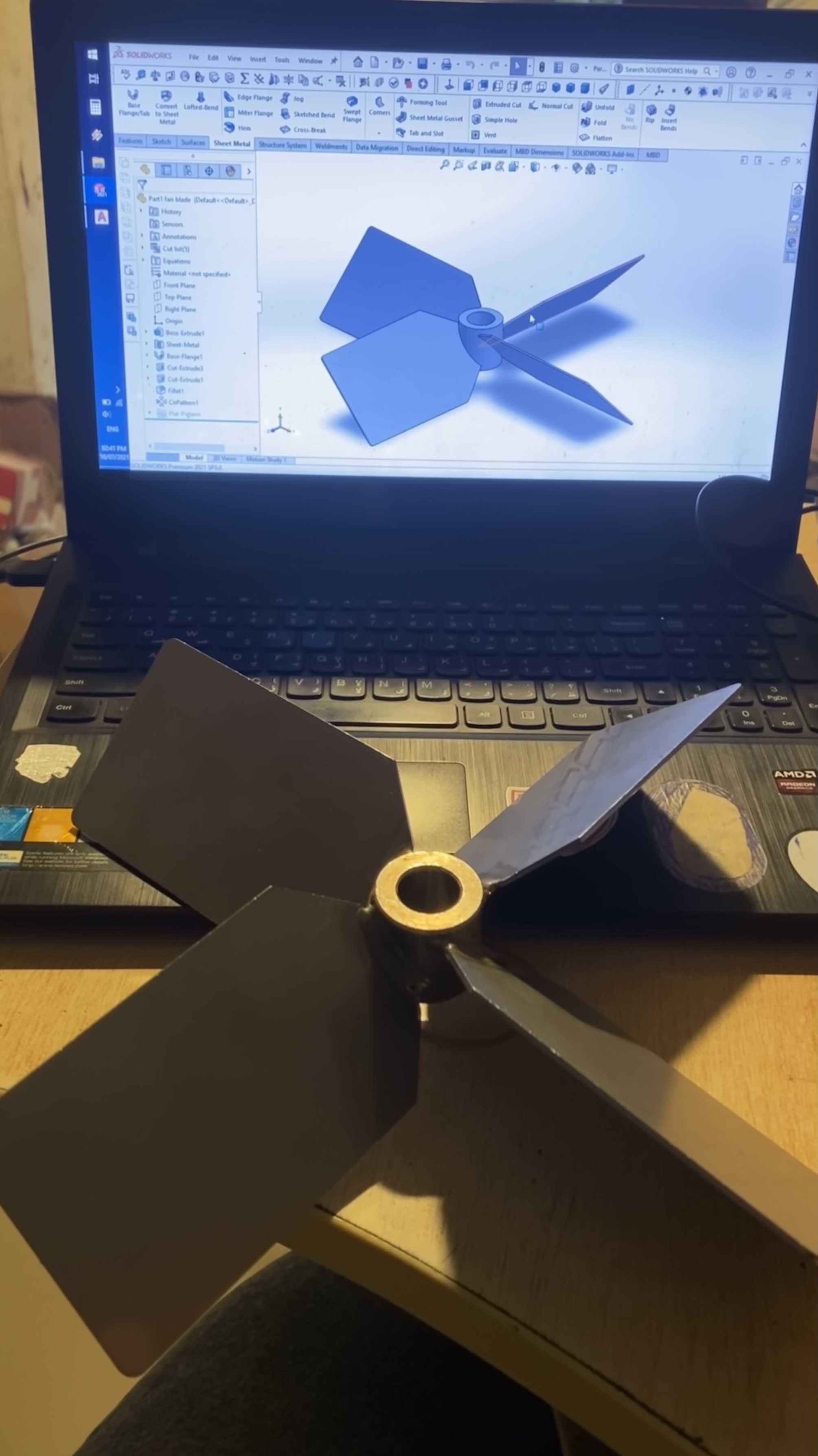

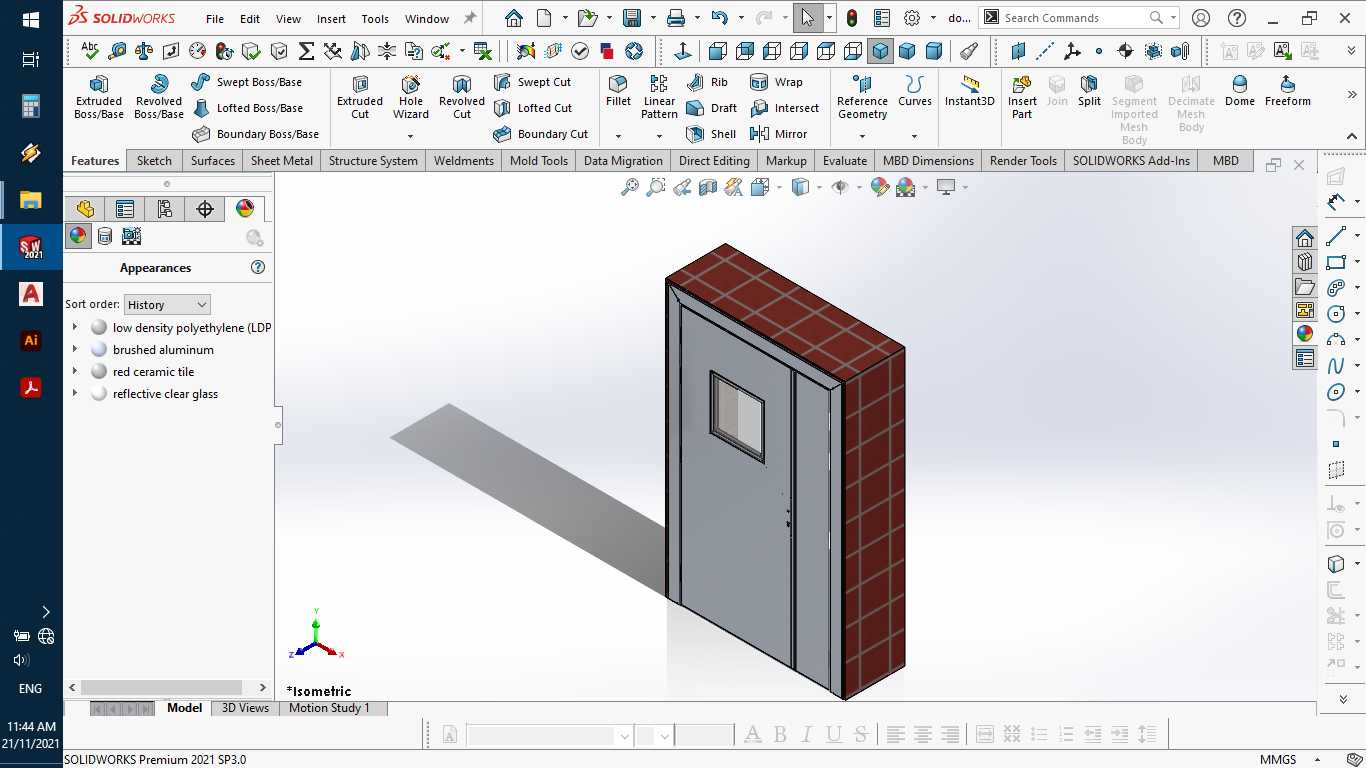

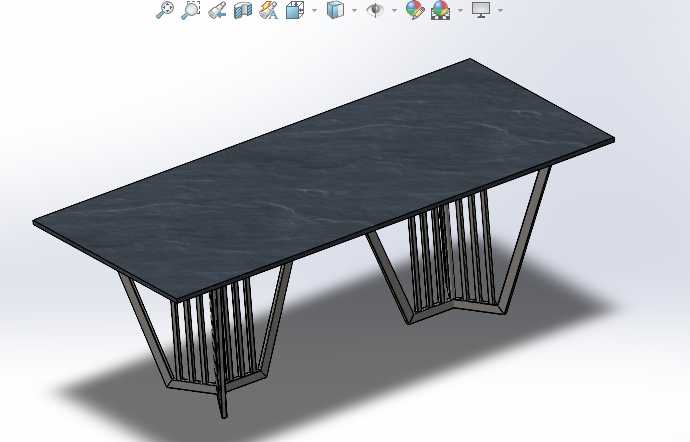

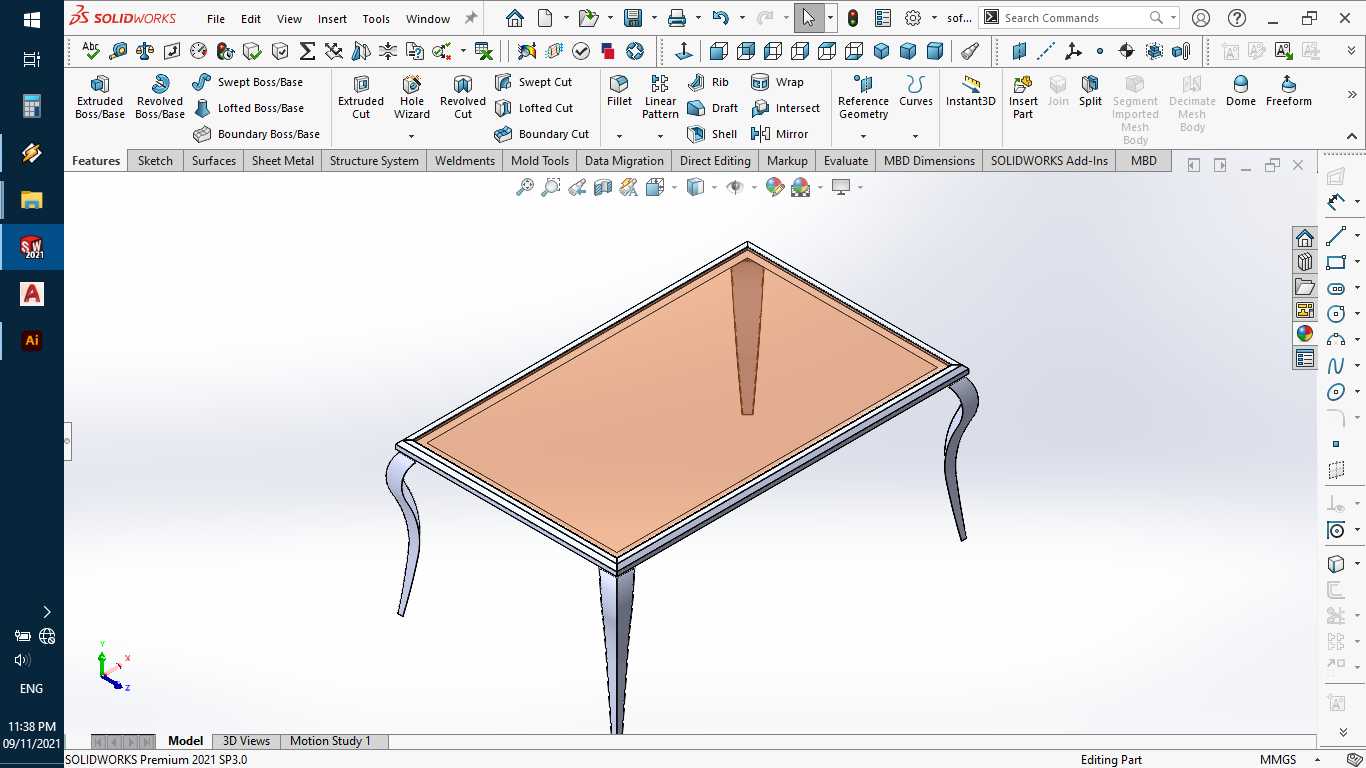

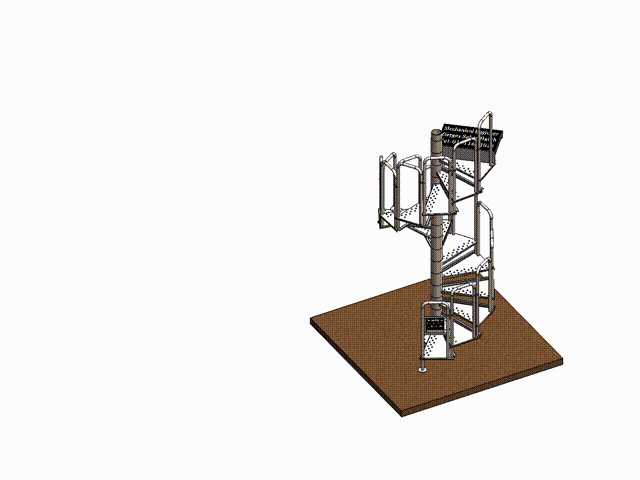

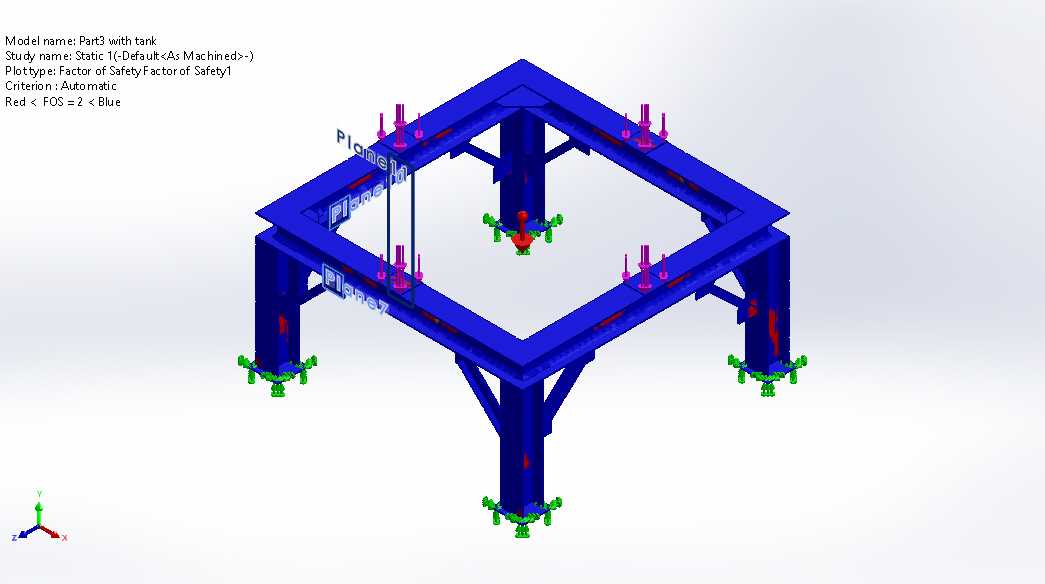

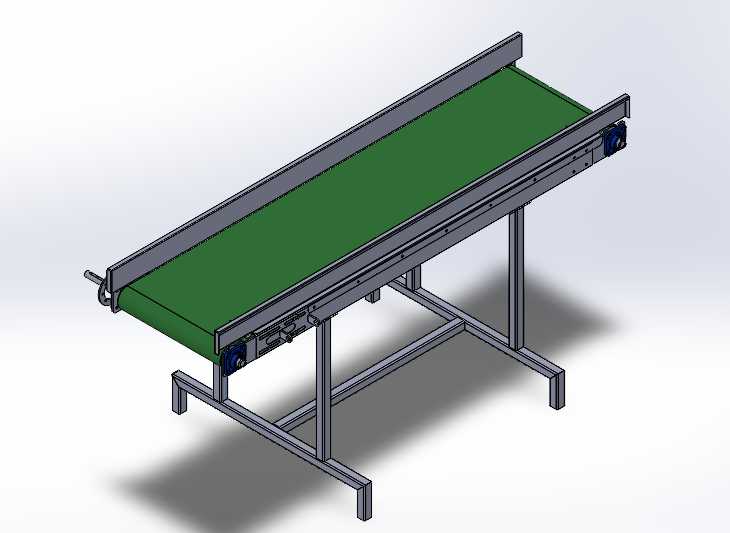

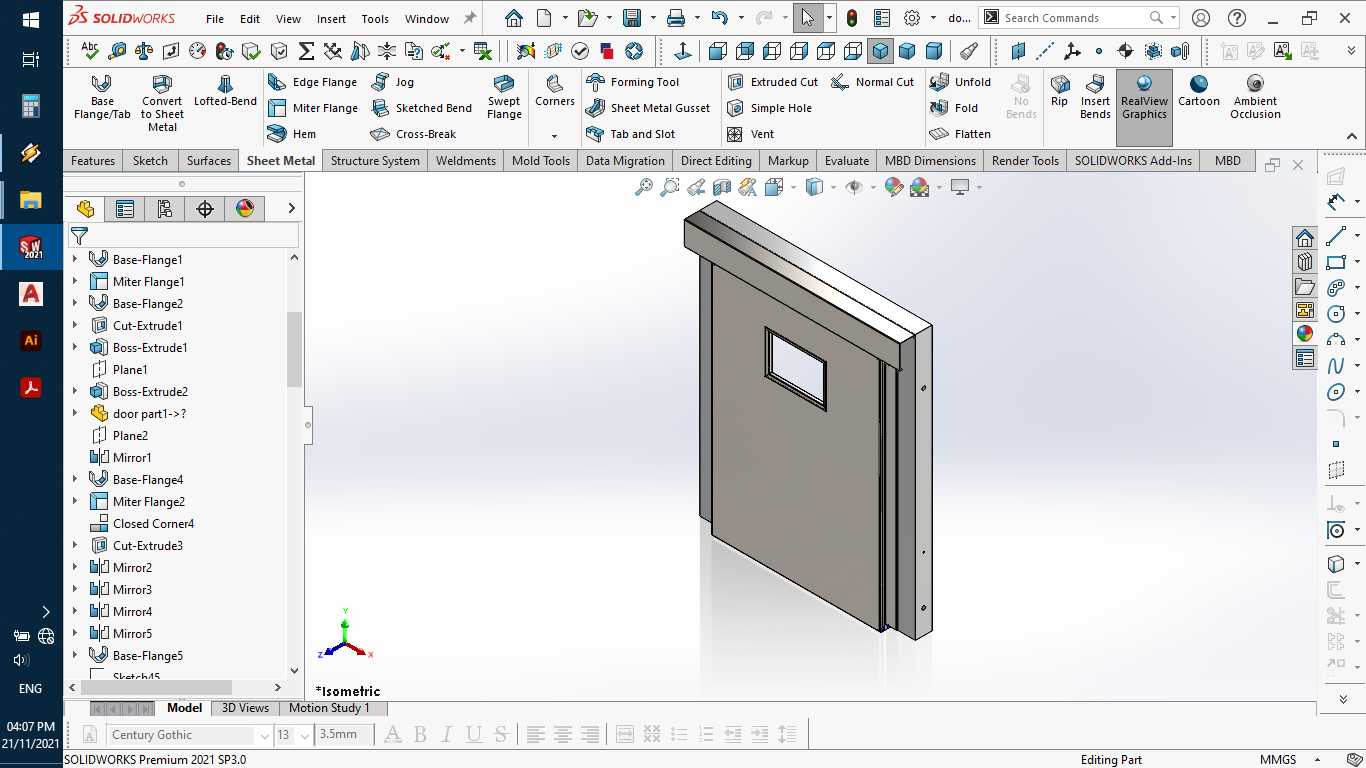

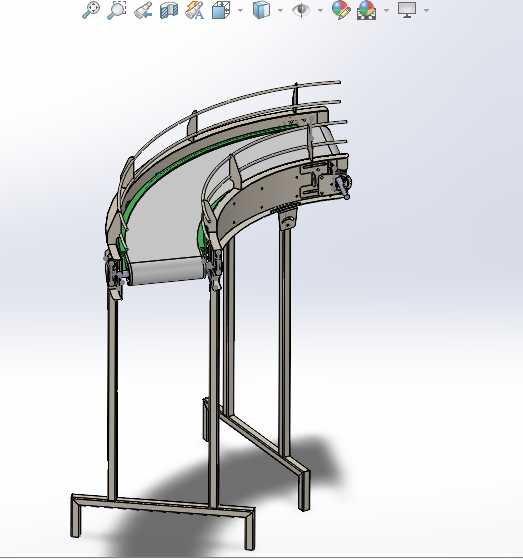

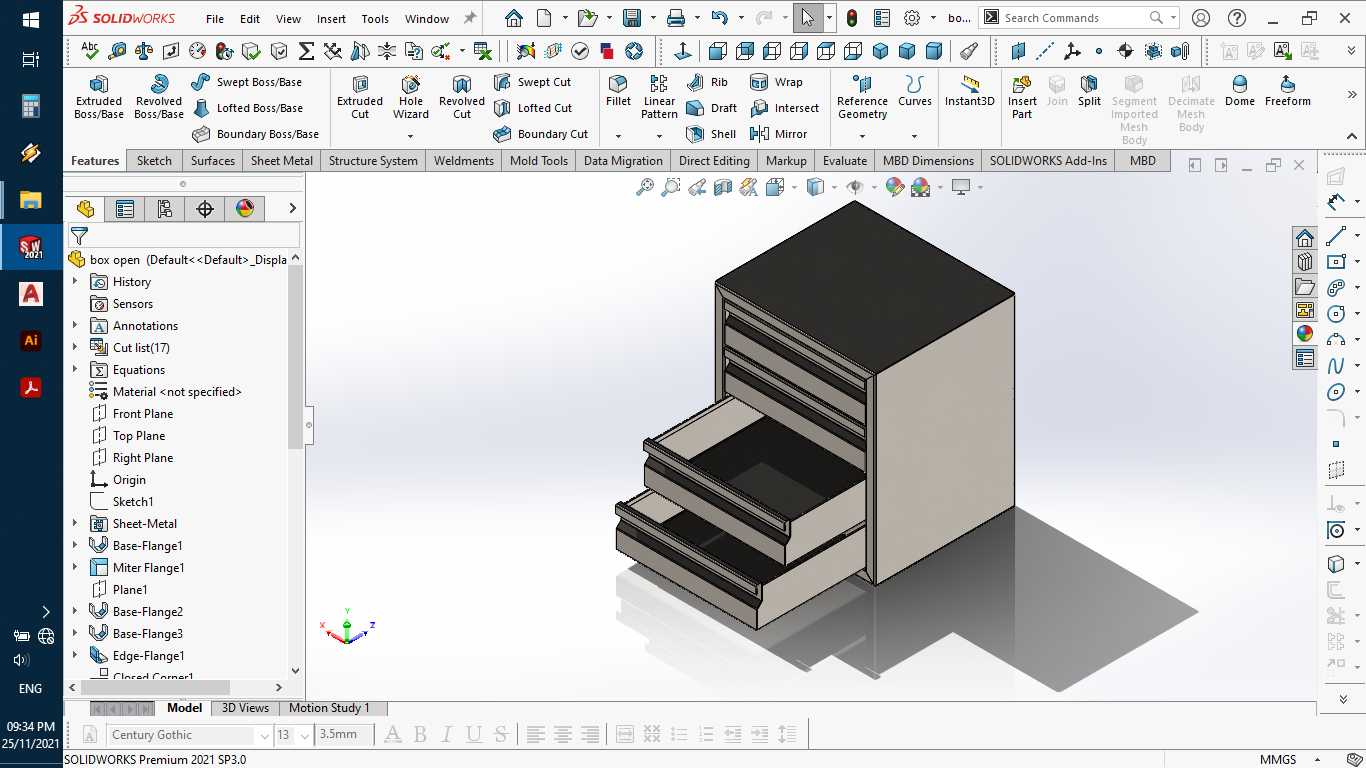

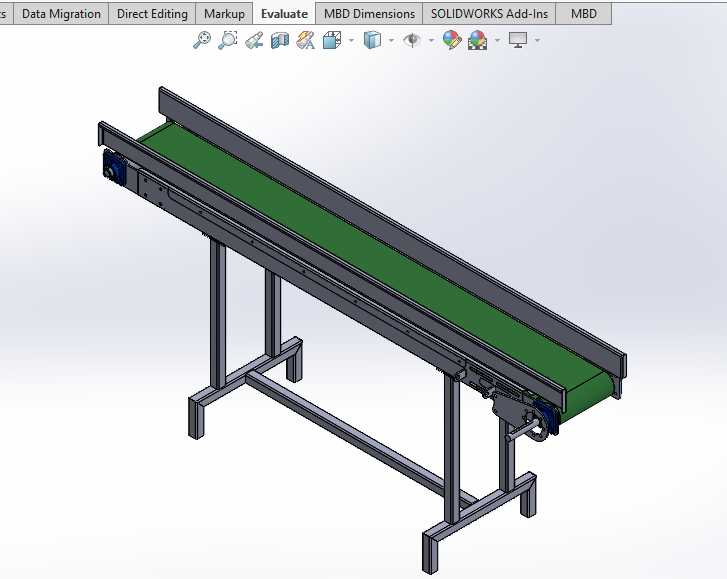

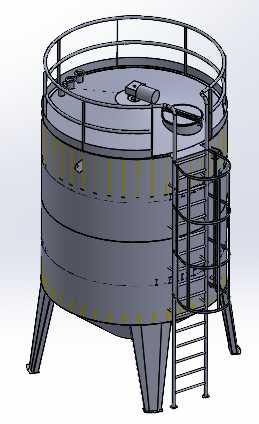

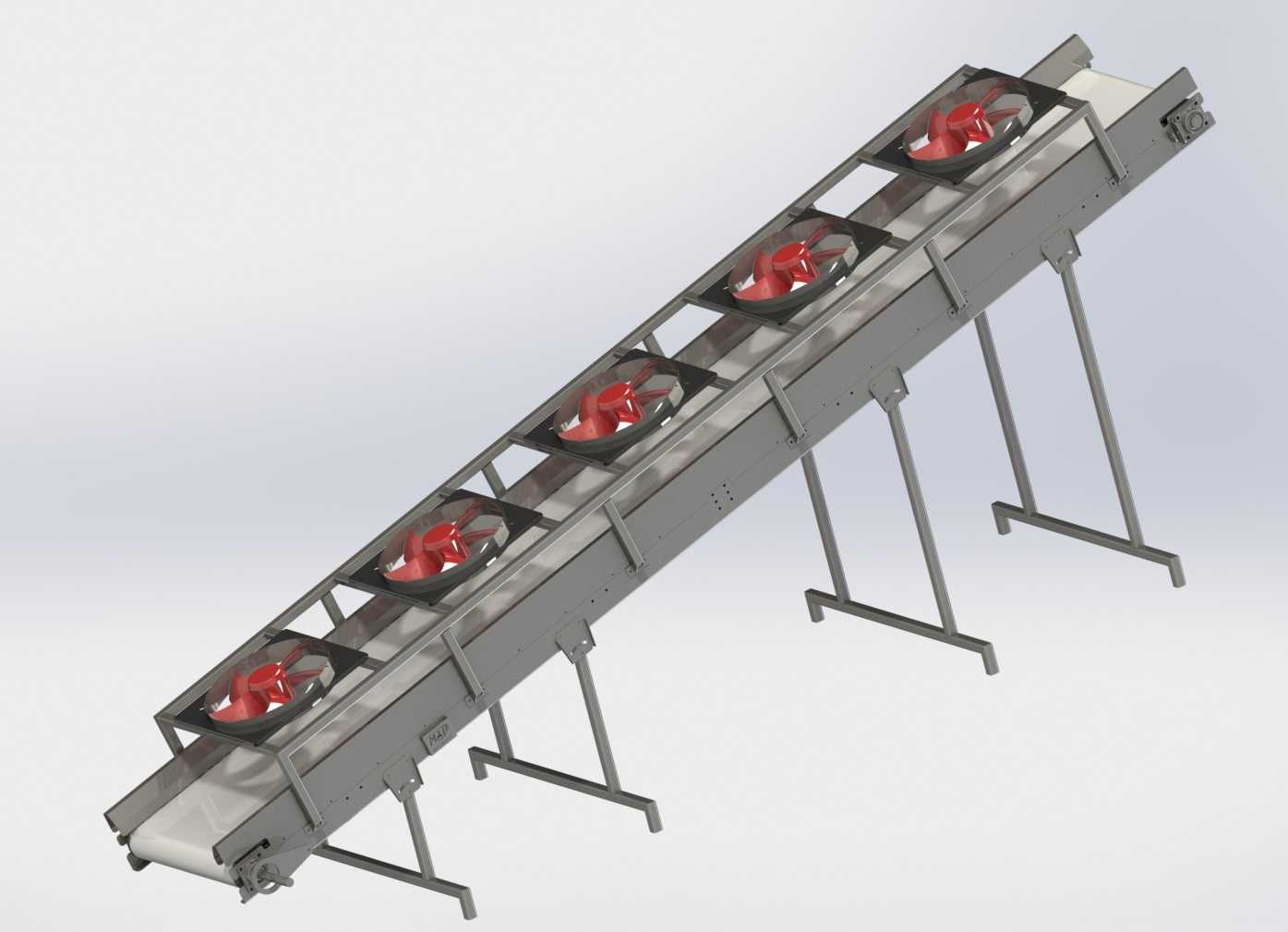

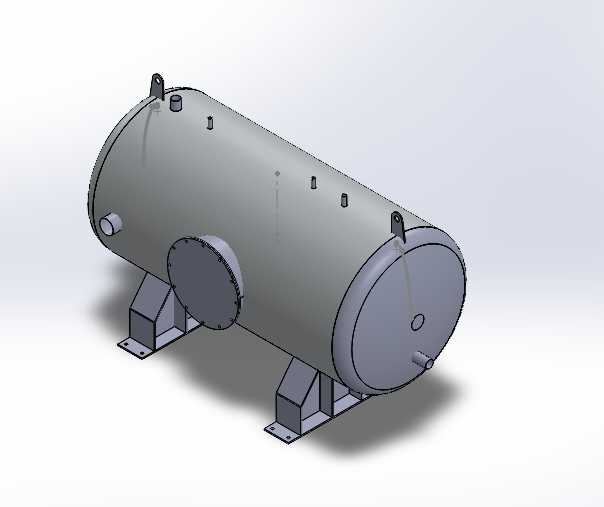

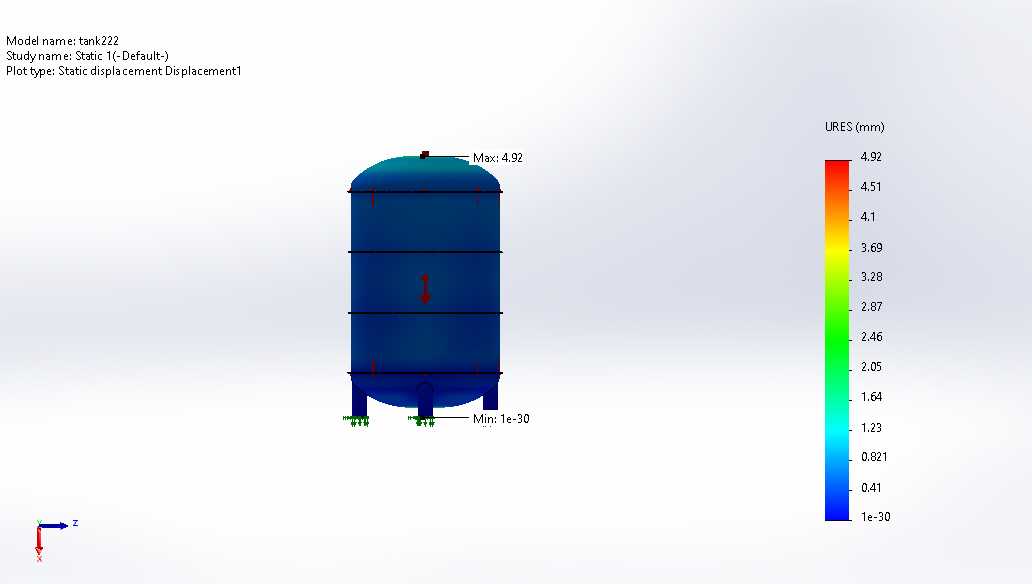

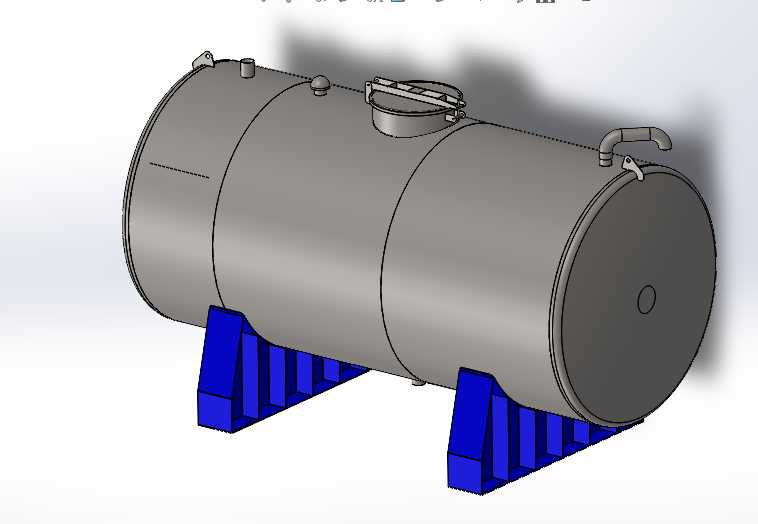

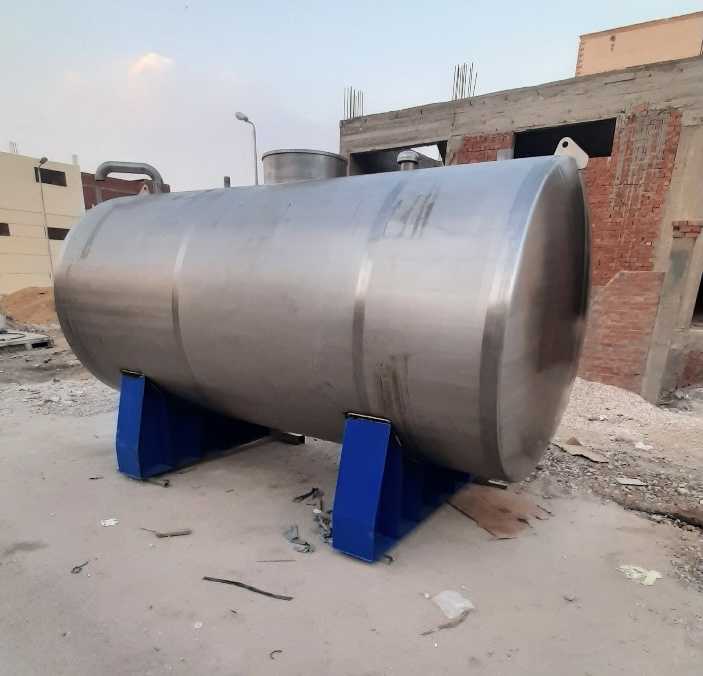

　　这套结构方案覆盖车间物料转运、散料暂存、异形钣金成型与钢构焊接多个常见工程场景，建模时优先从现场安装边界倒推构件尺寸，而非先画外形再补约束。自由滚筒输送段采用无动力排布，辊筒间距按输送件最小支撑跨度设定，机架用矩形管拼焊，支腿底部预留地脚板孔位，可直接对接现有生产线的地面预埋点位，两侧挡边高度根据物料滑落轨迹校核，避免转运过程中卡滞或偏载。储料仓部分按散料安息角设计仓壁倾角，锥段过渡处做圆弧加厚处理，减少物料架桥风险，仓体四周设置加强筋，顶部预留除尘接口与检修人孔安装位，出料口法兰尺寸匹配下游给料设备的对接标准，安装时仓体支撑腿的跨距兼顾叉车通道与检修空间。螺旋楼梯构件按现场层高与踏步安全宽度推导旋转半径，踏步板采用防滑花纹钢板，

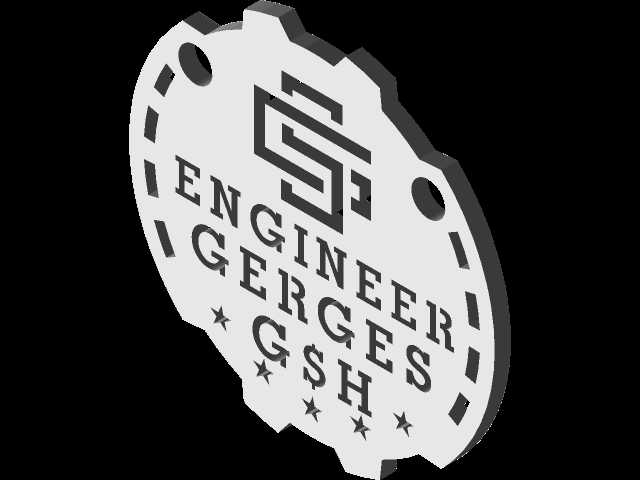

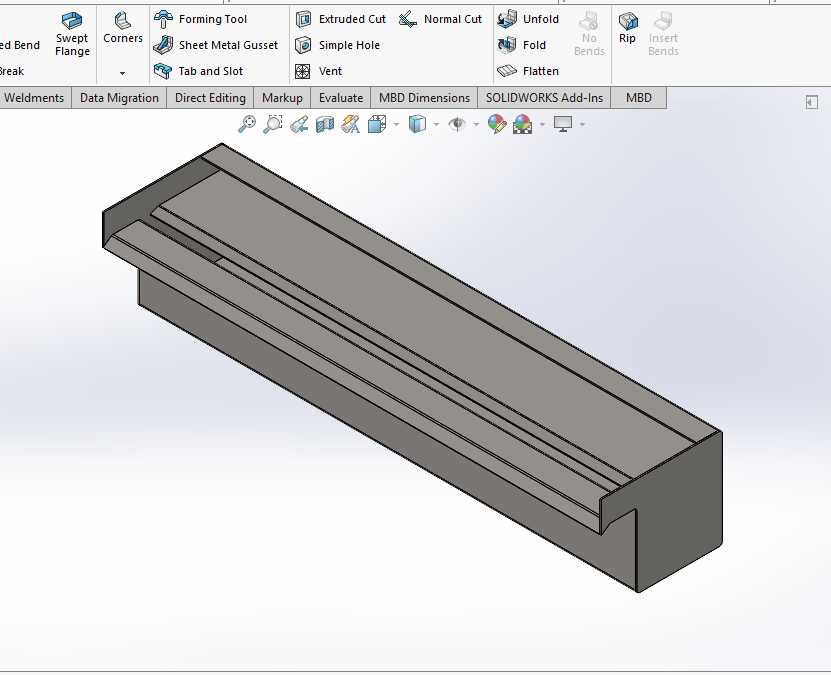

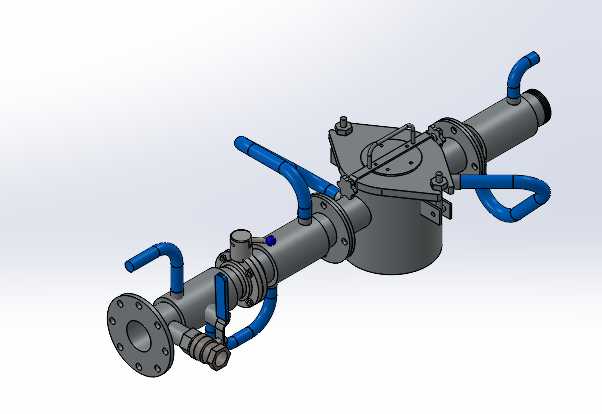

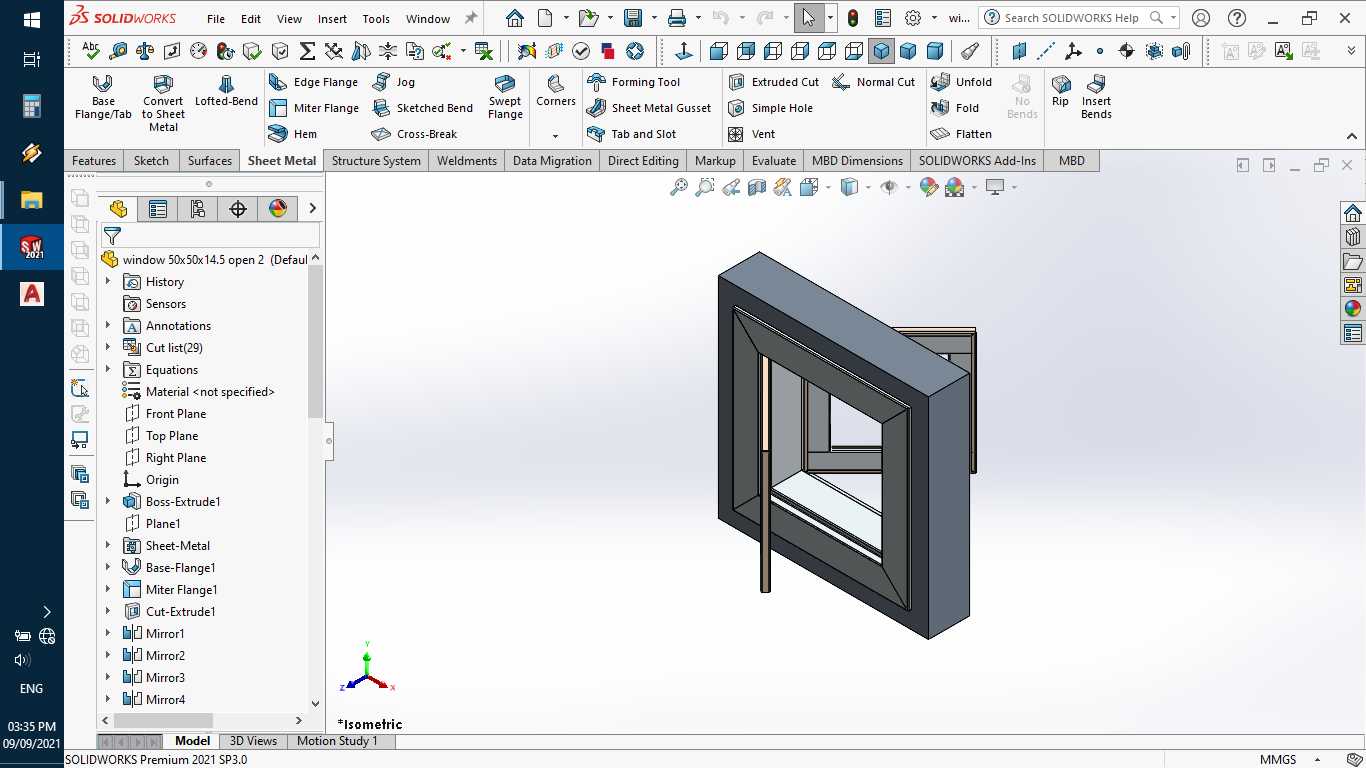

　　中心主轴与外侧扶手的连接位全部预留焊接坡口，预制时可分段下料，现场拼装无需额外大型工装。偏心锥不锈钢构件针对管路变径且轴线偏移的工况设计，两端法兰的螺栓孔位按对接设备的孔距逐一匹配，锥段壁厚沿流向做等强度过渡，避免粉料通过时积料。扭曲钣金件通过曲面连续成型保证板面无突变折痕，可用于异形导流罩或装饰防护结构，下料展开时已补偿折弯回弹量。名片式展示的钢构焊接件明确标注了各型材的拼接位置，焊接坡口与焊脚尺寸在模型中按受力方向区分，受拉节点做满焊处理，非受力定位缝采用间断焊减少热变形。所有构件在建模阶段均完成干涉检查，相邻部件的安装间隙预留了现场涂装与螺栓操作空间，管线穿行位置提前开孔，避免后期现场切割破坏结构强度，不同功能模块的底座安装孔统一按常用紧固件规格设定，方便车间批量加工与现场互换装配。
