多用途高压喷射架工装结构设计

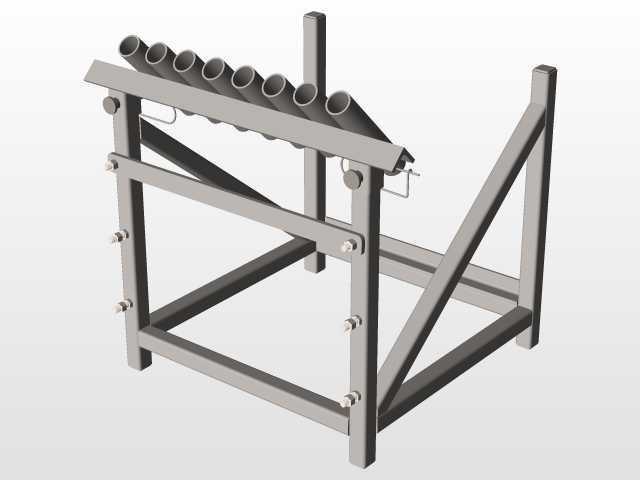

　　该喷射架主要面向现场冲洗、降尘、冷却、表面预处理及多工位定向喷射等作业场景，可作为临时或固定喷射作业的承载工装。架体顶部设置一排倾斜布置的管路安装位，能够同时容纳多根喷射管或喷嘴组件，使射流方向保持一致，并可根据作业面位置调整喷射覆盖范围。相比单管手持作业，这种成排布置方式能够形成较宽的喷射带，减少人员近距离操作，也便于与高压水管、阀门和快速接头进行集中连接。

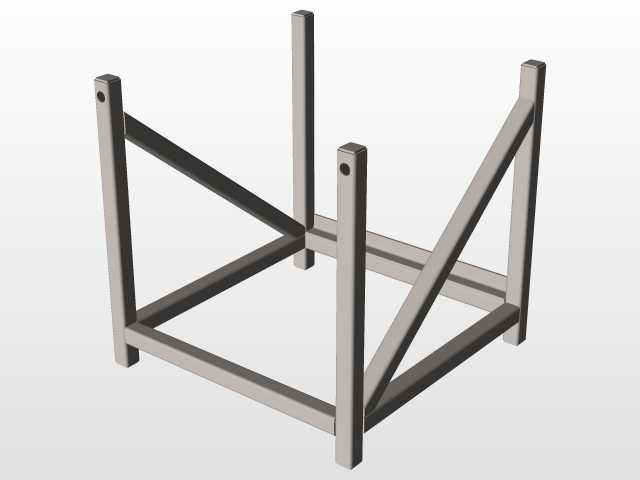

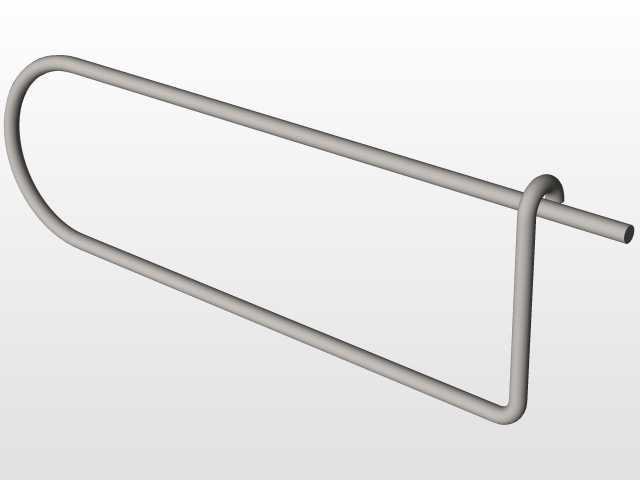

　　结构上采用方管或型钢焊接成型，底部为矩形框架，四根立柱向上延伸并通过斜撑加强，整体形成稳定的空间桁架。底部框架承担整机支撑和地面接触载荷，立柱负责承受顶部管路、介质反冲力及操作过程中的附加载荷，斜向杆件则用于抑制侧向摆动。顶部承载梁按照喷嘴间距预留安装孔或管卡位置，管路呈一定仰角固定，使喷射方向既具备向前覆盖能力，也避免射流直接冲击架体。

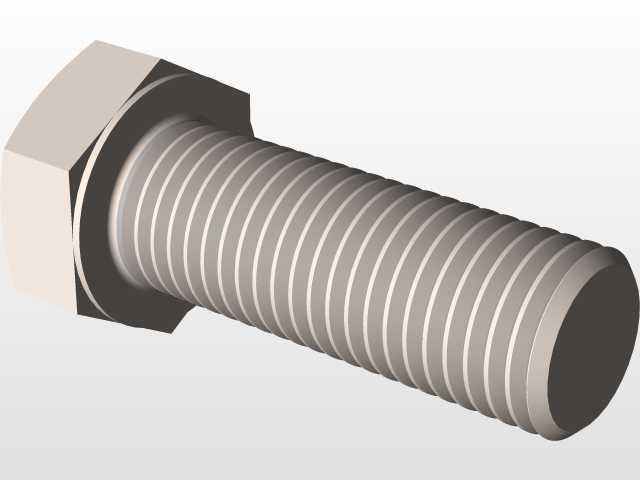

　　设计思路上，优先保证工装在高压喷射反力下的刚度与稳定性。喷射作业时，喷嘴会产生持续后坐力，若架体过于单薄，容易出现晃动、位移甚至管路偏转，因此模型中立柱与底架之间采用三角形支撑，关键节点通过焊接或螺栓连接形成刚性约束。底框尺寸大于顶部工作宽度，可降低重心并扩大支撑多边形；脚部可预留垫板或地脚连接孔，在固定场地使用时能够与地面预埋件连接，在移动场景下则可配合配重或防滑垫使用。

　　外形边界方面，架体高度以操作人员接驳管路和观察喷射状态为依据，顶部喷管安装区位于人体便于维护的高度范围内；底架长度和宽度需满足多管并排布置及侧向支撑安装，同时控制占地，便于在车间、巷道、施工面或设备旁放置。安装时应确认高压管路入口与架体侧边留有操作空间，管路弯曲半径不得小于软管允许值，阀门和接头位置应避开射流反力直接作用线。

　　三维建模时需重点表达型钢截面、杆件相贯关系、顶部孔位、斜撑角度和底部支撑面。装配校核中应检查喷嘴安装间距、管路与支架干涉、接头拆装空间以及架体在地面上的稳定性。对于实际制造，还需结合工作压力、介质类型和现场风速校核杆件强度与固定方式；若用于腐蚀性水体或潮湿环境，可在焊接后进行除锈涂装，管路固定件建议采用可拆管卡，以便更换不同规格喷嘴或调整喷射角度。
