手动连杆式螺旋夹紧工装结构设计

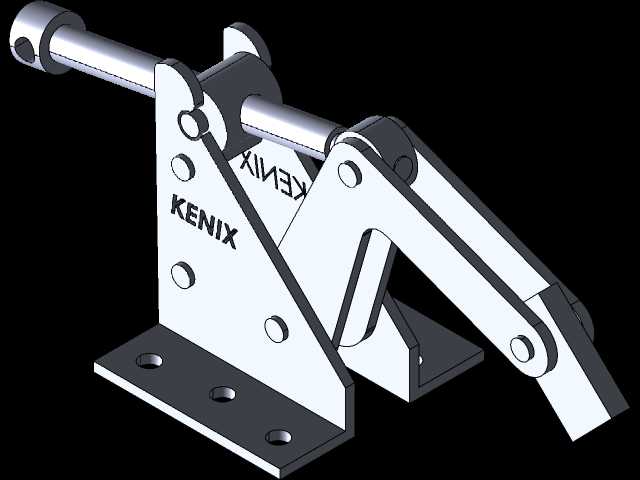

　　这套手动螺旋夹紧机构在工装夹具领域应用十分广泛，常见于焊接工位的工件定位、机加工工序的毛坯装夹、装配流水线的组件固定以及检测工位的样件夹持场景，替代传统螺栓压板装夹方式，能够大幅缩短工件装卸的辅助工时，在小批量多品种的离散制造车间里适配性极强。整套机构以底部带安装孔的折弯支座作为承载基体，支座立面预留多组销轴铰接点位，底部法兰边开设四个沉头安装孔，可直接通过内六角螺栓固定在工装台、机床工作台或者焊接变位机的基板面上，安装时需保证支座底面与安装基准面完全贴合，避免铰接点位受附加弯矩出现卡滞。驱动端采用梯形螺纹螺杆作为力输入构件，螺杆端部设置带通孔的扳动手柄，操作人员穿入加力杆即可转动螺杆，螺杆旋合过程中推动中部滑套沿轴向做直线进给，

　　滑套与两组对称布置的传动连杆铰接，连杆另一端连接压头摆臂，将螺杆的直线推力转化为压头的下压锁紧动作，压头工作端做平面压合设计，可根据被夹持工件的外形更换聚氨酯压块、V型压块或者平压块，避免夹伤已加工表面。整个连杆系统采用死点自锁原理设计，当夹紧动作到达行程终点时，传动连杆的铰接中心连线越过理论死点位置，即便工件受切削振动、焊接外力或者意外触碰手柄，压头也不会自行松脱，无需额外配置锁紧件即可保持持续夹持力，操作安全性远高于普通偏心夹紧结构。设计过程中首先根据工位所需的最小夹持力反推螺杆公称直径与螺距，梯形螺纹选用单线传动形式，保证自锁性能同时控制操作力矩，避免操作人员扳动力过大出现劳动损伤；连杆铰接孔全部采用间隙配合的销轴连接，

　　销轴端部做卡簧限位，各铰接副的同轴度公差控制在0.05mm以内，保证整套连杆动作顺滑无卡顿，支座立面的铰接点位布局经过运动仿真校核，全程模拟压头从抬起避让位到下压锁紧位的完整行程，确认压头抬起高度足够工件取放，不会和工件轮廓、周边工装发生运动干涉。支座采用钢板折弯后焊接成型，焊接后做去应力退火处理，再整体加工铰接孔与底面安装基准，消除焊接变形对装配精度的影响；所有连杆构件选用中碳钢板激光切割成型，受力截面做加厚处理，长期承受交变夹持力也不会出现弯曲变形。整套机构的横向安装边界从螺杆手柄端部到压头末端预留足够操作空间，竖直方向压头抬起后的净空高度可适配不同厚度的工件，侧面轮廓无外凸尖锐棱角，在密集排布的工装工位上不会占用过多操作空间，维护时仅需定期向铰接销轴和螺纹副加注润滑脂，即可长期保持动作顺畅，在五金加工、塑胶件装配、钣金焊接等场景都能稳定替代人工持件、螺栓锁固的繁琐操作，是手动工装里结构成熟、可靠性极高的经典夹紧构型。
