二十英尺标准干货海运集装箱结构

　　二十英尺干货集装箱是国际多式联运中使用频率最高的标准化装载单元，广泛承担港口堆场、铁路场站、公路集卡以及厂内周转之间的货物转运任务。它的核心价值不在于单一设备功能，而在于通过统一外形、角件位置和起吊接口，使船舶格槽、岸桥吊具、跨运车、叉车槽和集装箱挂车能够形成连续作业链。建模时需要优先锁定箱体外部边界，长度、宽度和高度按标准箱尺度控制，四角铸钢角件的中心距必须准确，因为船运绑扎、堆码定位、吊具抓取和扭锁连接都依赖这些基准。

　　箱体主体采用波纹侧板与钢框架组合的承载思路。底侧梁、顶侧梁、端框和门框构成主要受力骨架，波纹墙板在减轻自重的同时提高面外刚度，能够承受堆码、吊装、绑扎以及运输过程中的侧向载荷。前端通常为固定端壁，后端设置对开大门，门叶围绕重型铰链旋转，锁杆、凸轮和保持件配合完成多点锁紧。结构布置时要注意门框开口与内部有效装货宽度的关系，门铰链、密封胶条和锁杆位置会直接影响叉车进出及托盘摆放。

　　底部结构是建模和选型中容易被忽视的部分。地板以下布置底横梁，承载托盘荷载和叉车局部轮压；木地板或复合地板铺设在底梁上，下方与底侧梁形成连续传力路径。箱体下部需要兼顾叉车搬运空间和挂车扭锁安装位置，角柱底部角件则承担堆码时的竖向载荷。若用于堆场多层堆放，角件承压面、角柱轴线和上下箱对位关系不能随意偏移，否则会造成吊装困难或局部应力集中。

　　从使用场景看，这类箱体既适合普通件杂货、袋装货和托盘货运输，也常被改造为临时仓储、设备方舱、预制机房或现场工具间。改造时不能只关注内部空间划分，还要在原始墙板、顶梁和底梁上识别可开孔、可焊接和可加固的位置。顶板波纹、侧板加强筋以及端框立柱决定了附加设备的安装边界，通风口、电缆穿孔、空调支架和内装隔墙都应避开主要传力构件，或在开孔周边设置补强框。

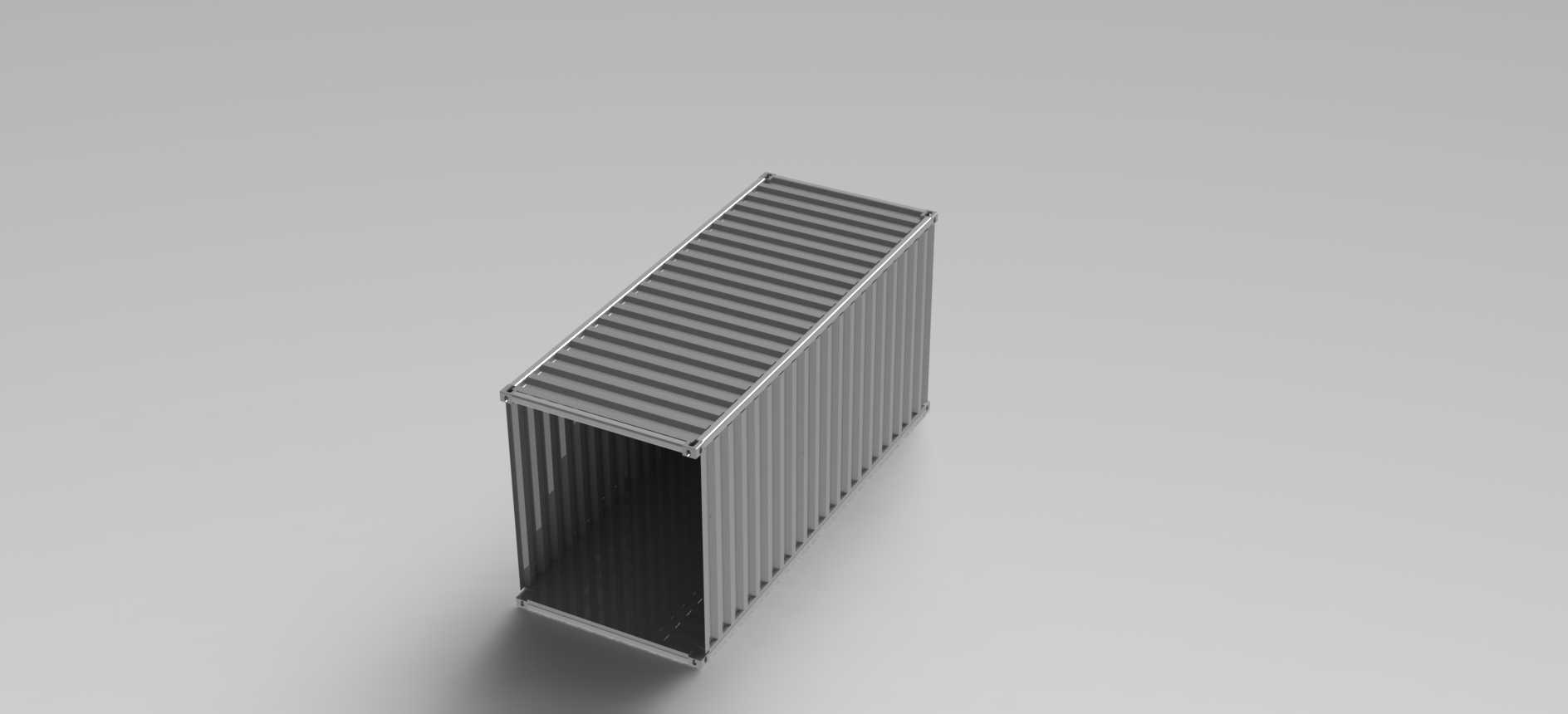

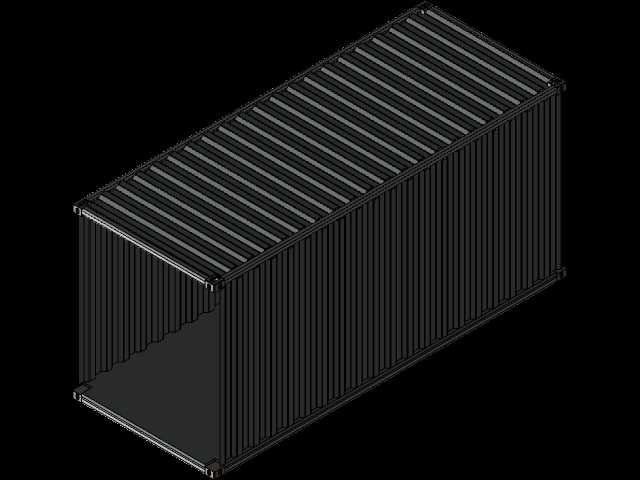

　　三维建模过程中，可先以角件和外轮廓建立装配骨架，再分别搭建底架、角柱、顶侧梁、墙板、门板、锁杆和顶板。波纹板不宜简单用平面薄板代替，其波距、波深和折弯方向关系到外观识别与刚度判断；门端五金件则应保留独立零件，便于检查开启角度、锁杆行程和干涉情况。对于物流方案设计，模型还可用于校核装箱空间、托盘排布、绑扎点位置以及与标准车厢、船舱格导的匹配关系，从而在投产或调运前发现尺寸链问题。
