工地带楼梯支腿的吊装式卫生舱框架

　　这套框架结构面向建筑工地、野外施工营地的临时卫浴布设场景，核心是把卫生容器做成可整体周转的模块化单元，不用现场零散焊接拼装，转场时直接由起重机整体吊走，到新点位落地就能接管线投入使用。

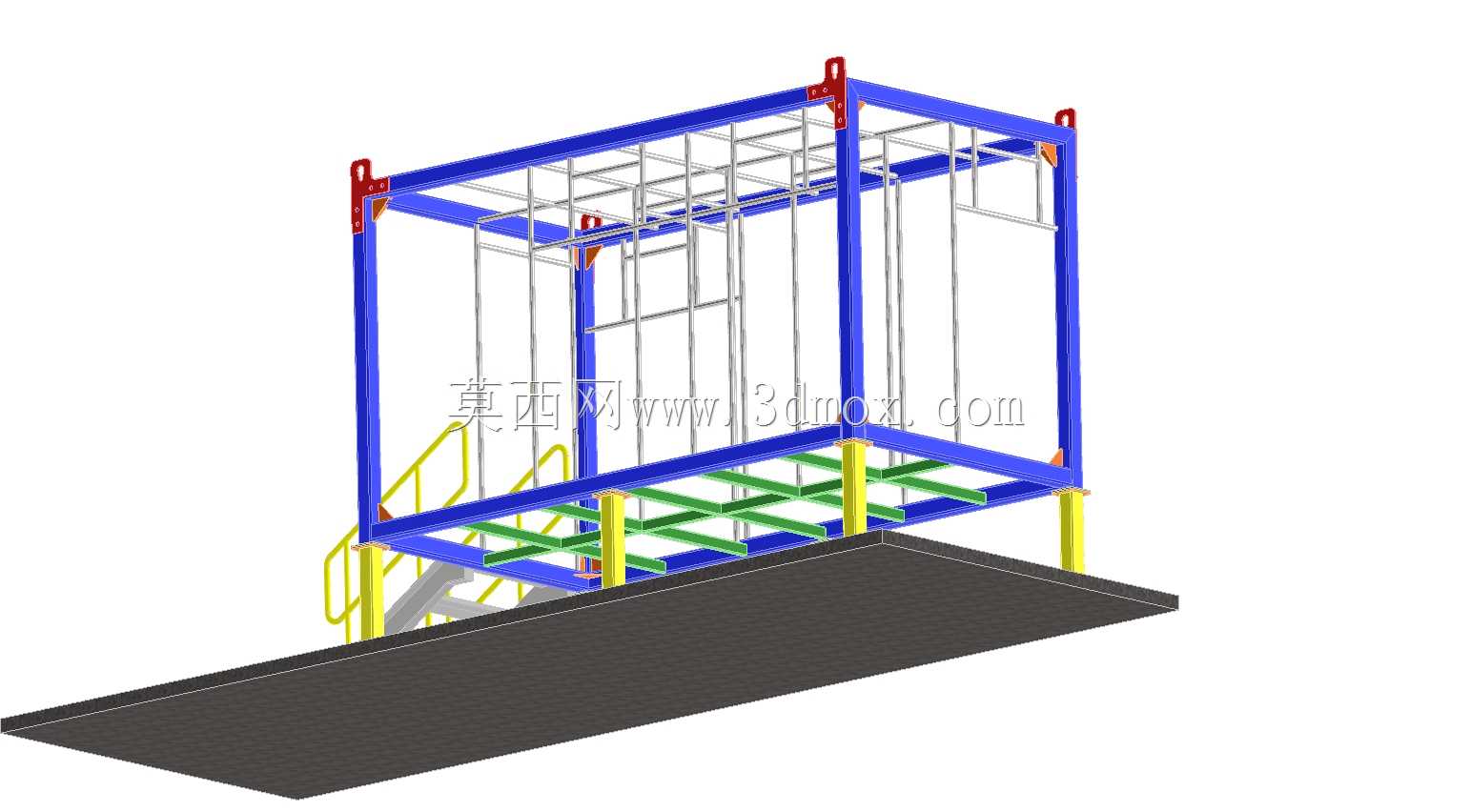

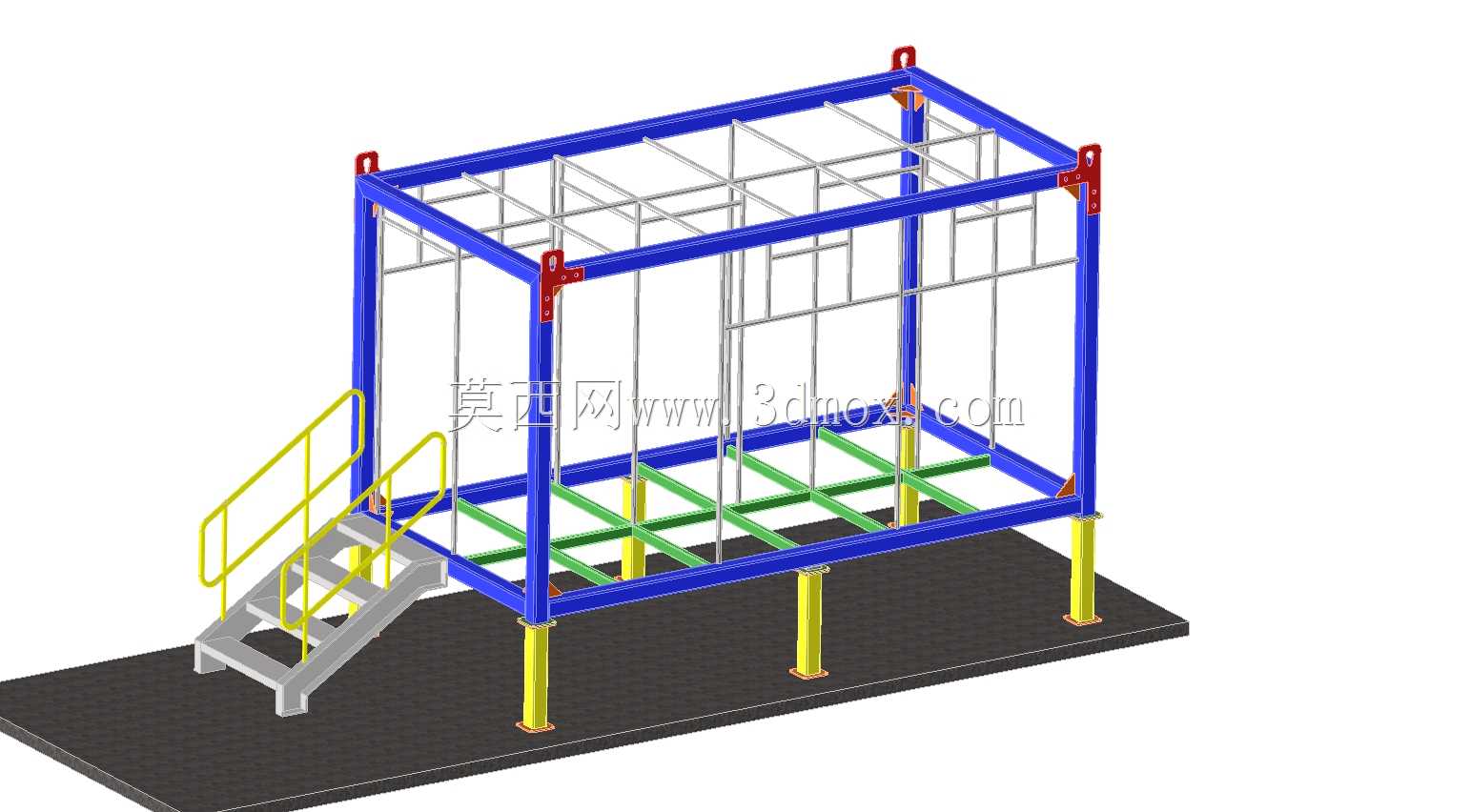

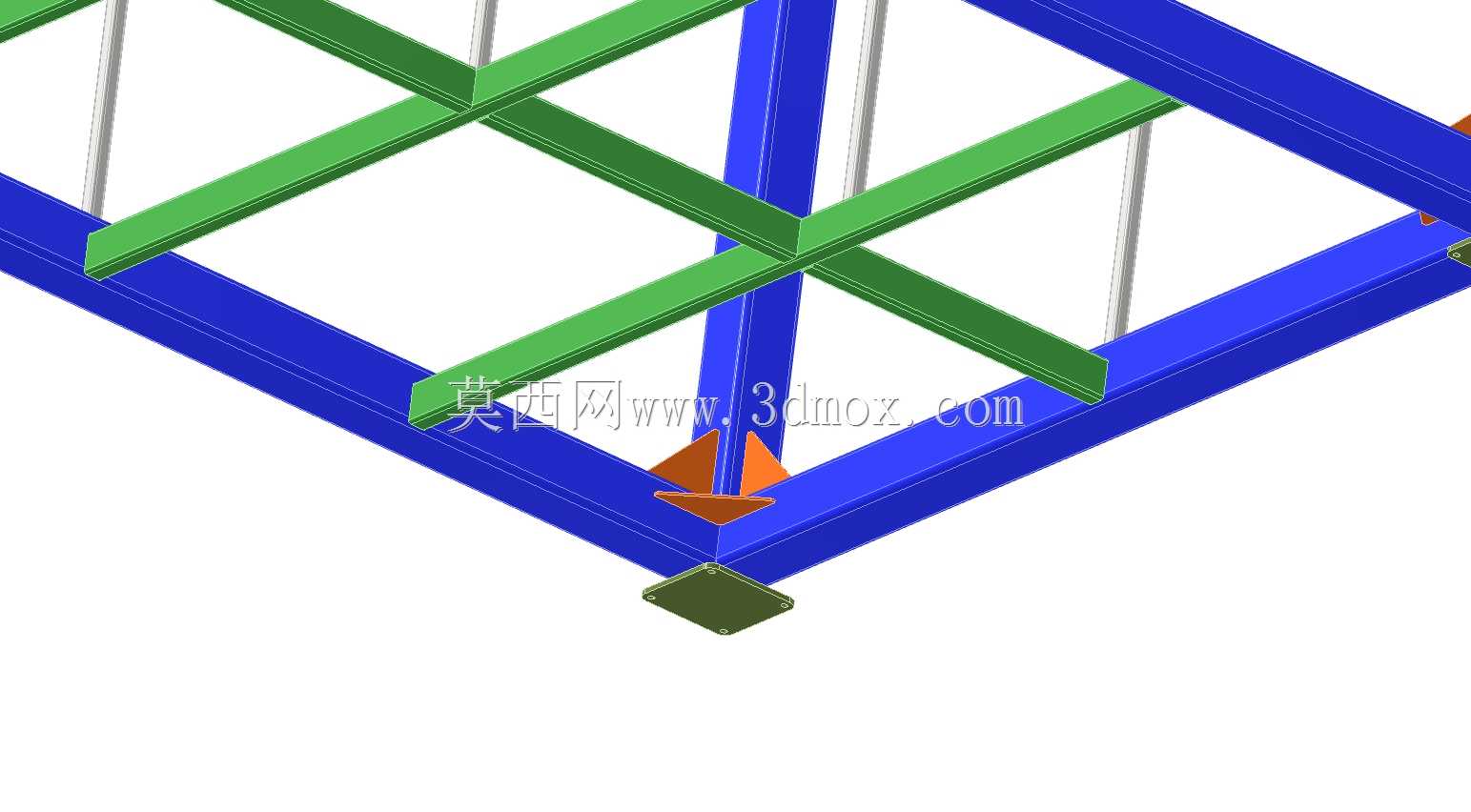

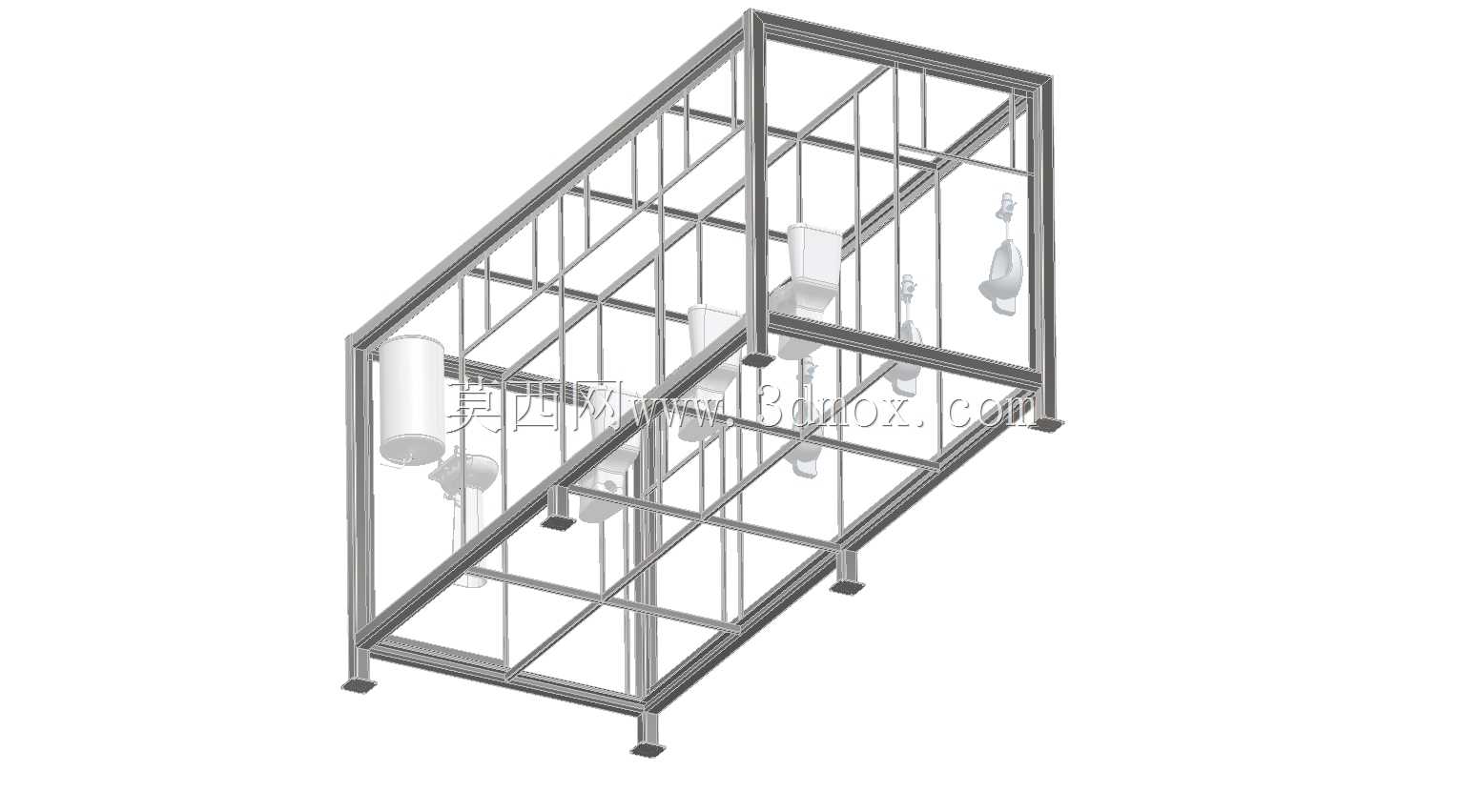

　　从实际使用逻辑来看，常规工地临时卫生间要么是零散彩钢房，拆改耗时、转场损耗大；要么是落地式集装箱舱，遇到场地泥泞、高差不平，或者需要底部走排污管线、预留检修空间时，落地箱体很难适配。这套结构特意在标准集装箱框架底部加了四根独立加高支腿，把舱体整体抬离地面：一方面支腿下端带底板，可通过垫铁、地脚螺栓适配不平整的硬化场地，哪怕场地有几厘米高差，也能单独调整单根支腿高度把框架调平；另一方面舱底架空的空间正好布置排污横管、给水支管与电路穿线，不用在场地开挖沟槽，后期疏通管线也不用挪动舱体，工人直接在舱底就能操作。

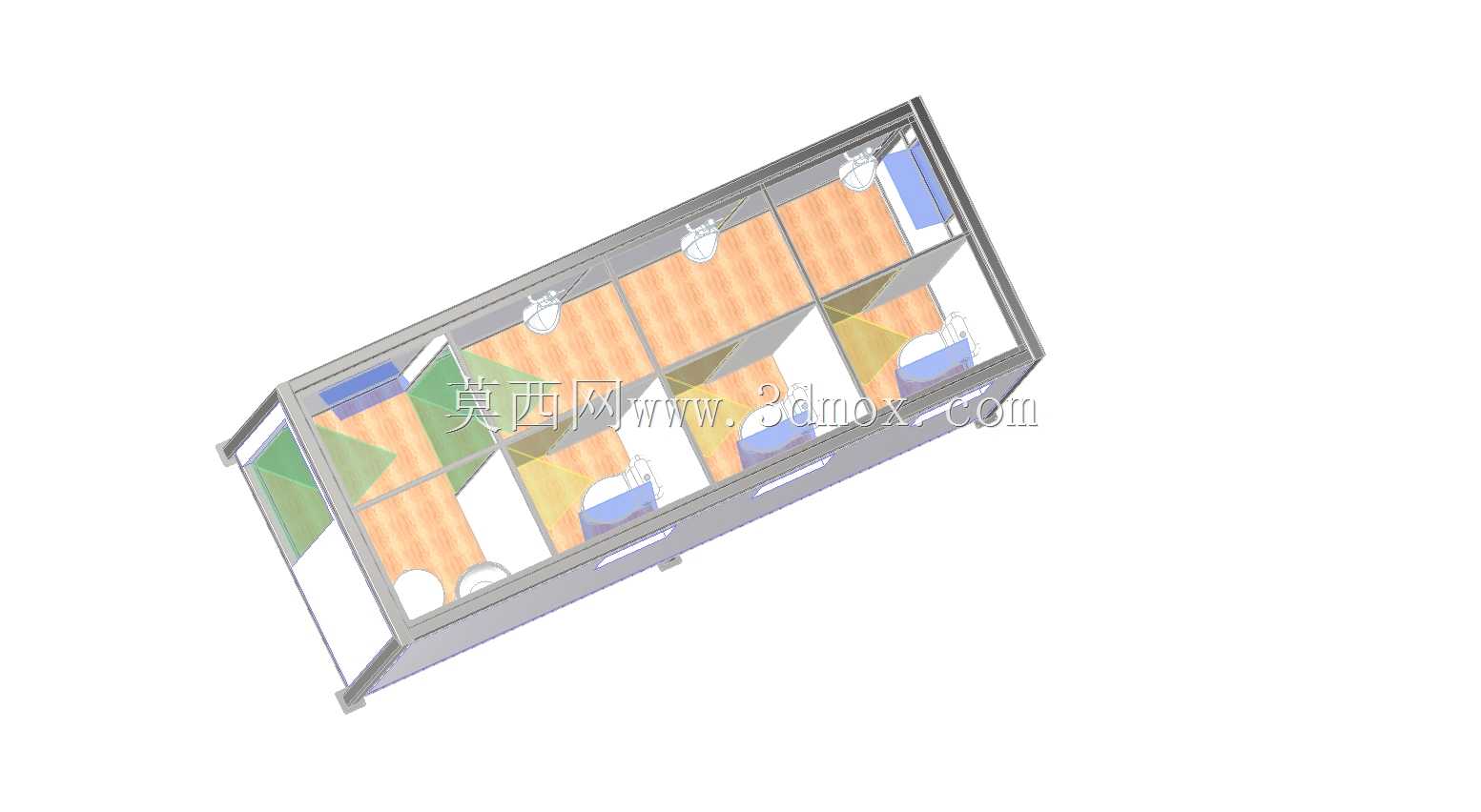

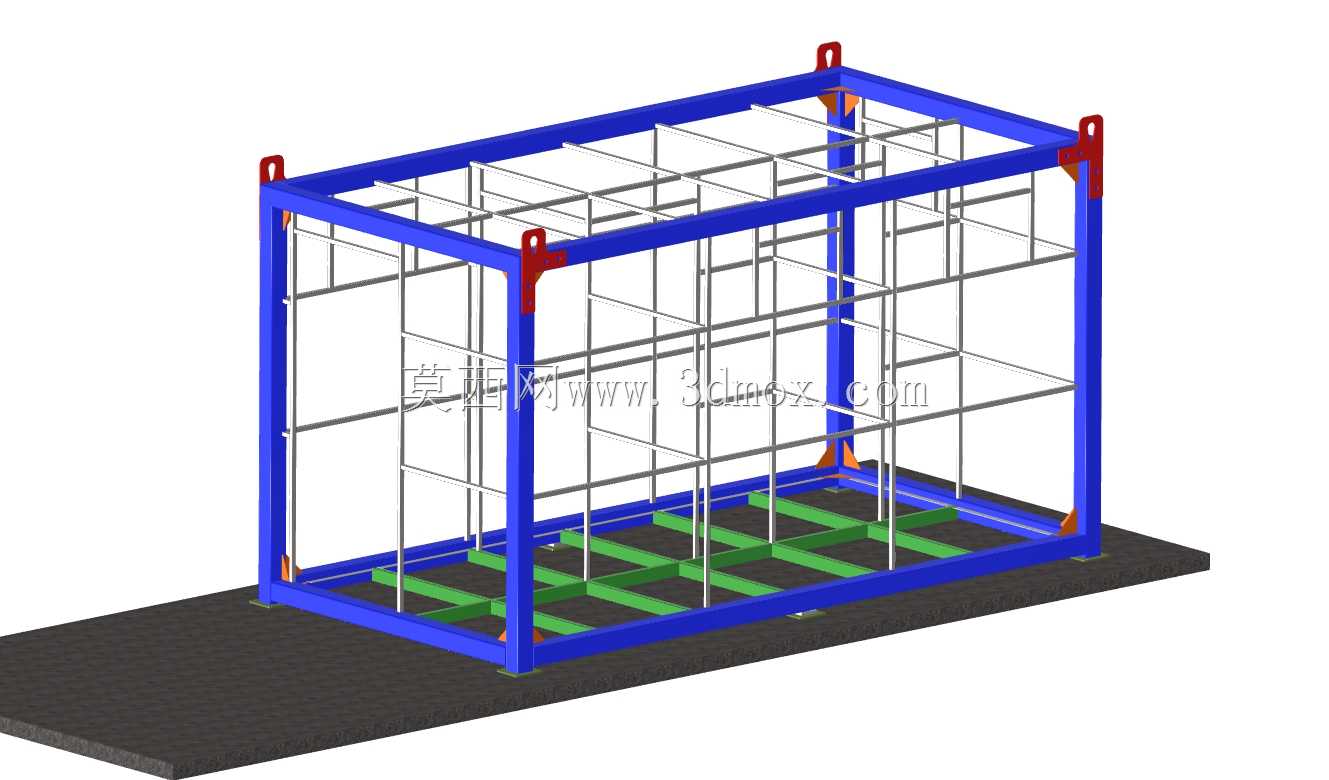

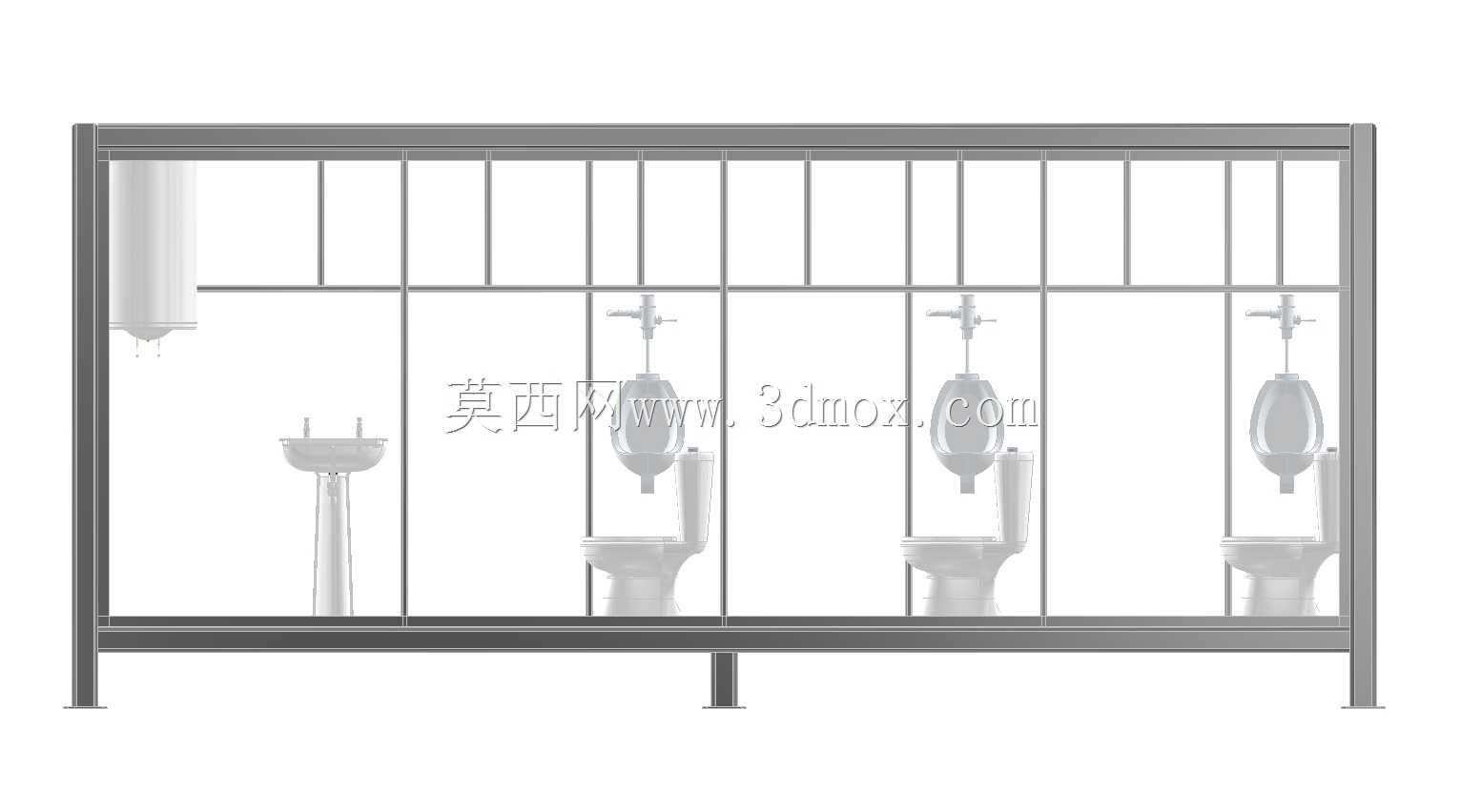

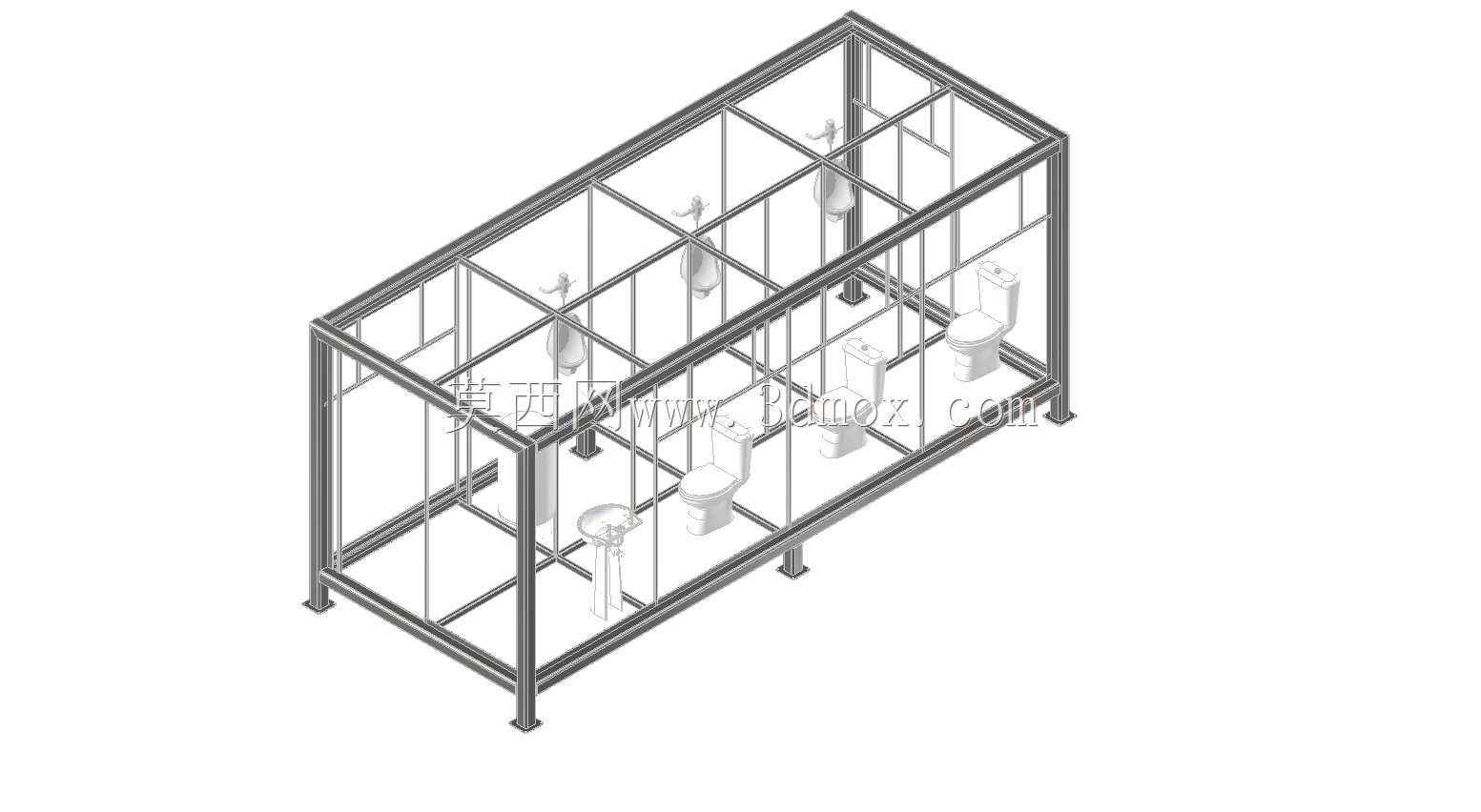

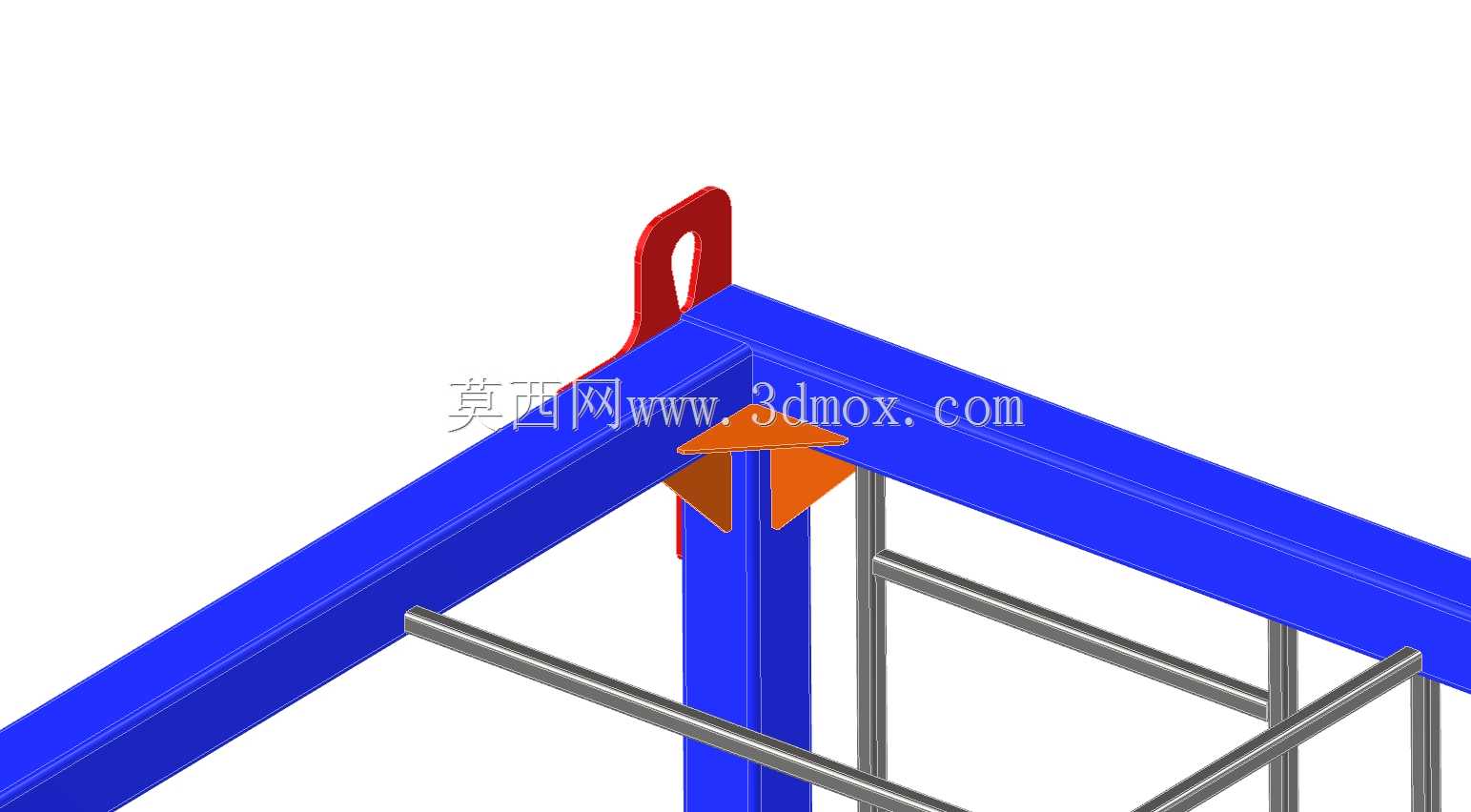

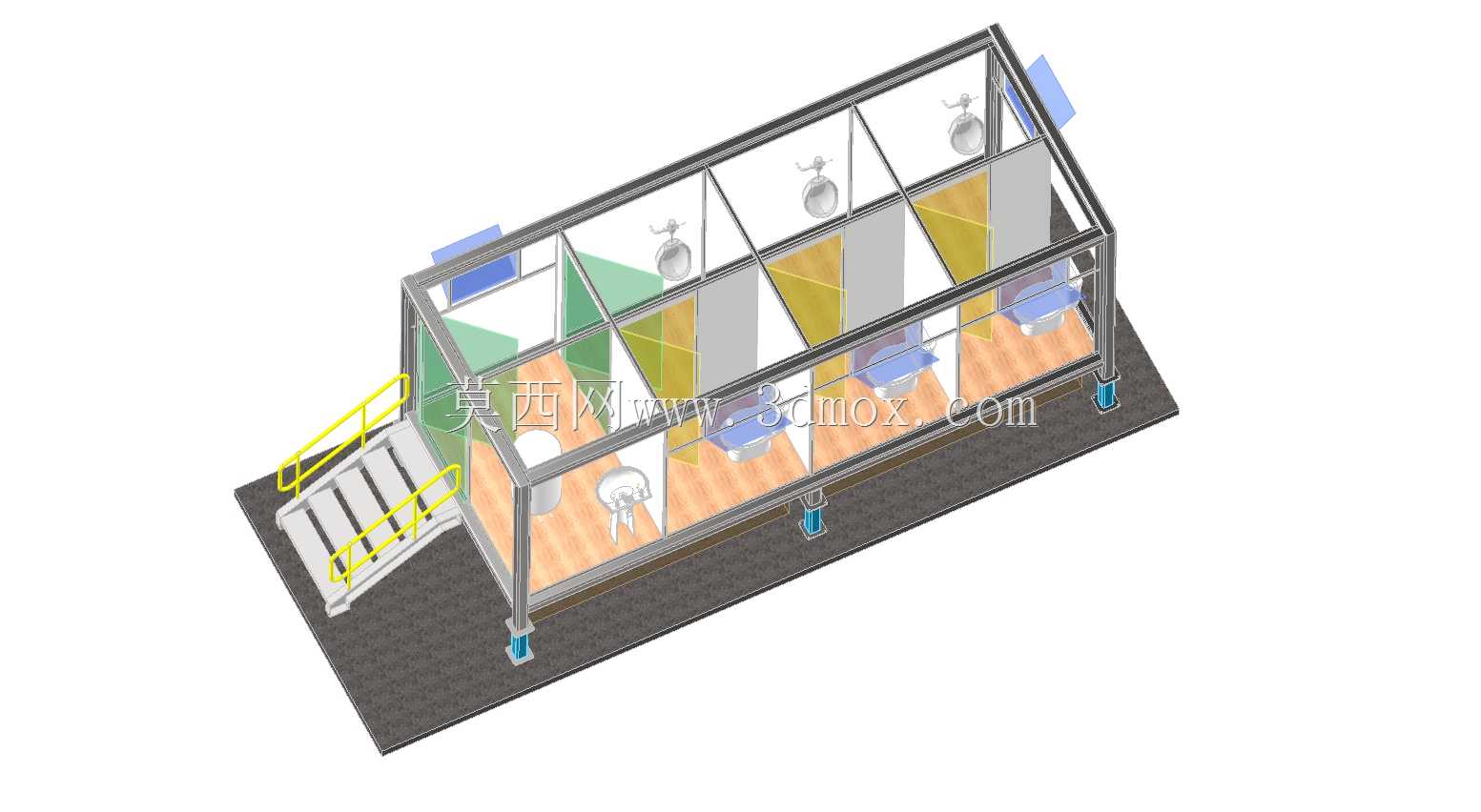

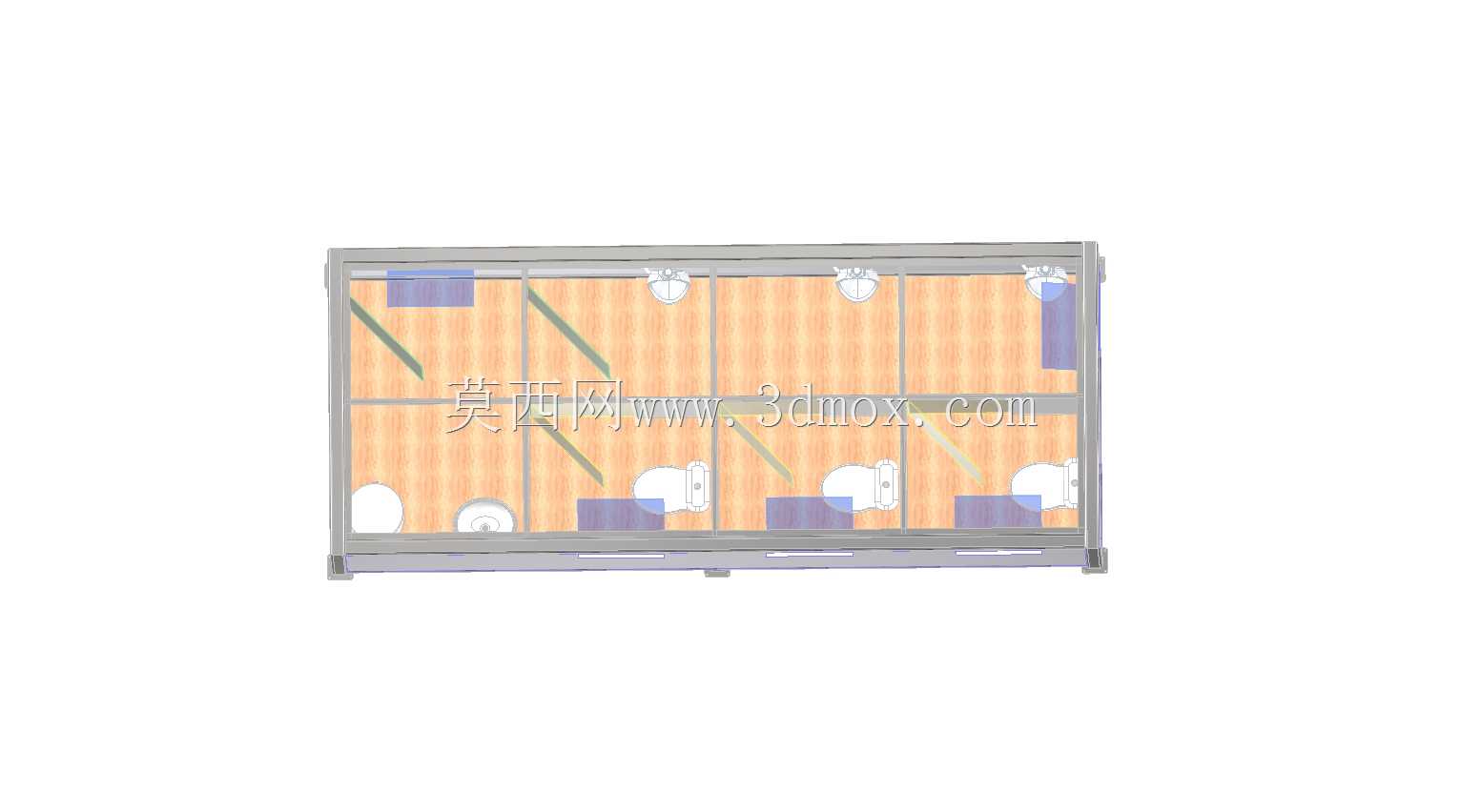

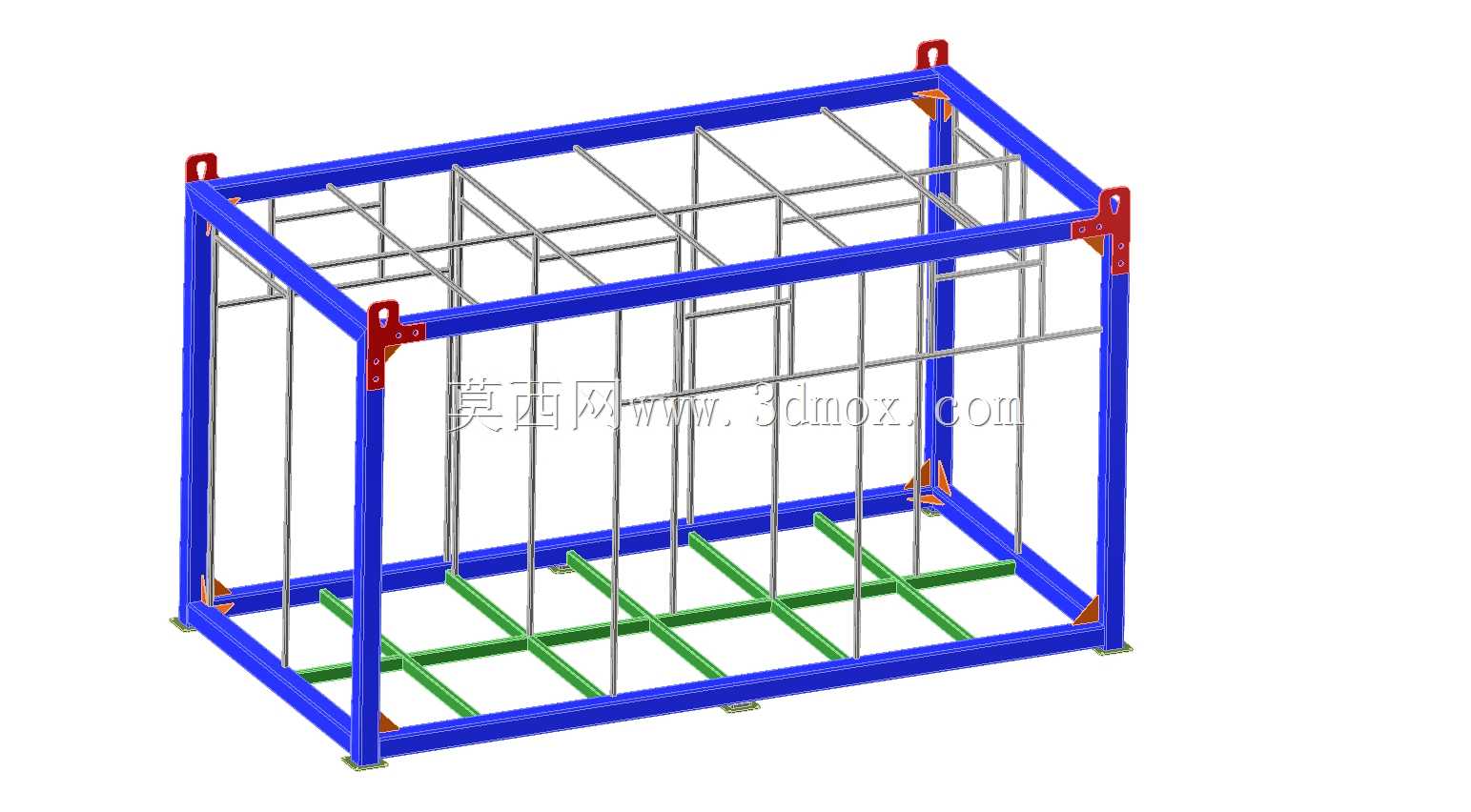

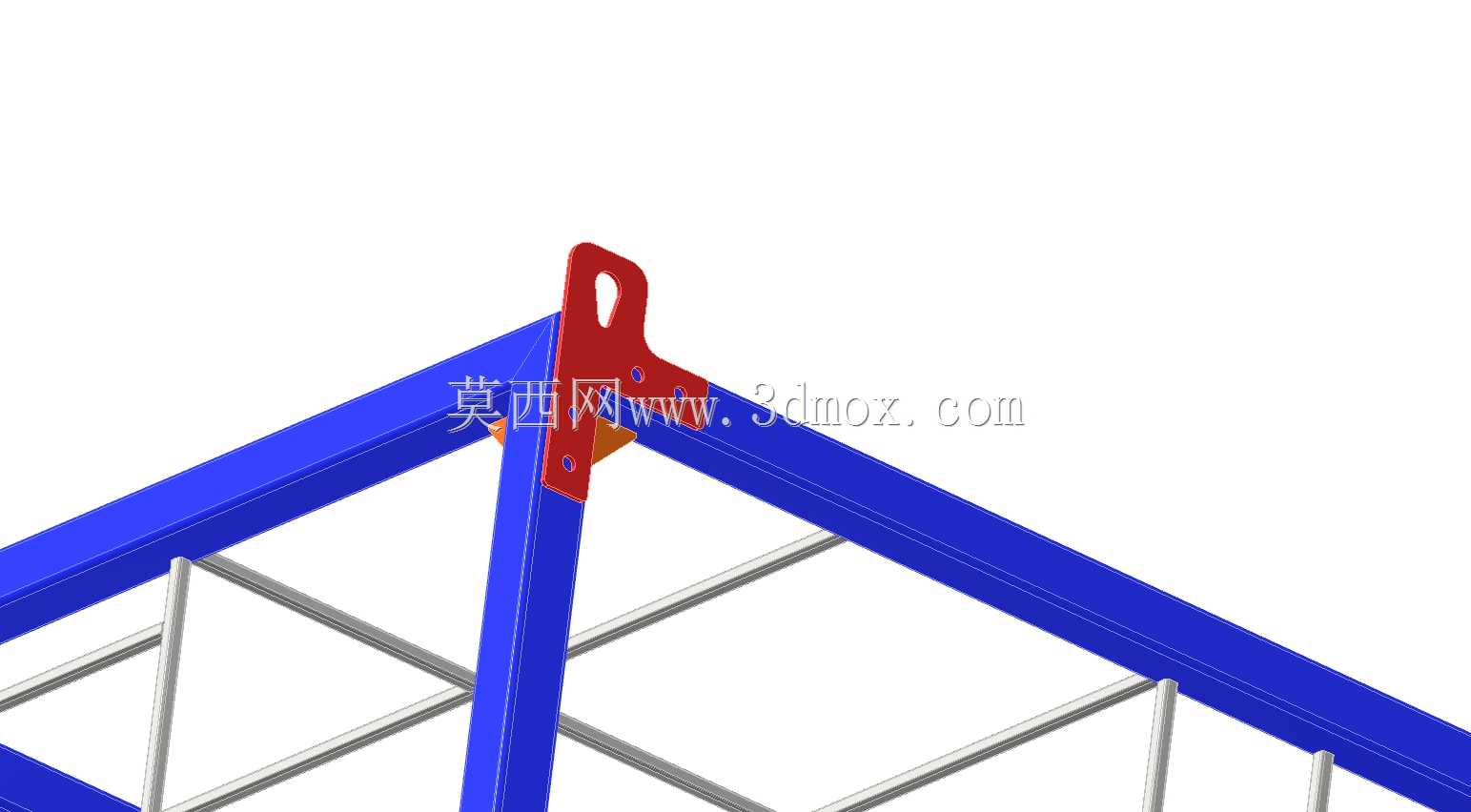

　　框架主体沿用标准海运集装箱的角件、立柱与横梁布局，四个顶角保留标准集装箱吊点结构，起重机用吊钩或者专用吊具可以直接兜吊四个角，吊装时框架受力均匀，不会出现横梁扭曲变形。框架内部的纵横龙骨按卫生间隔断布局预设：顶部横梁预留吊顶、排气扇的安装孔位，底部绿色横梁对应蹲位、隔板的固定点位，侧方竖框提前留了门窗、墙板的连接卡槽，现场只需要把彩钢墙板、卫生洁具、隔断板挂装到框架上，不用二次在型钢上打孔焊接。

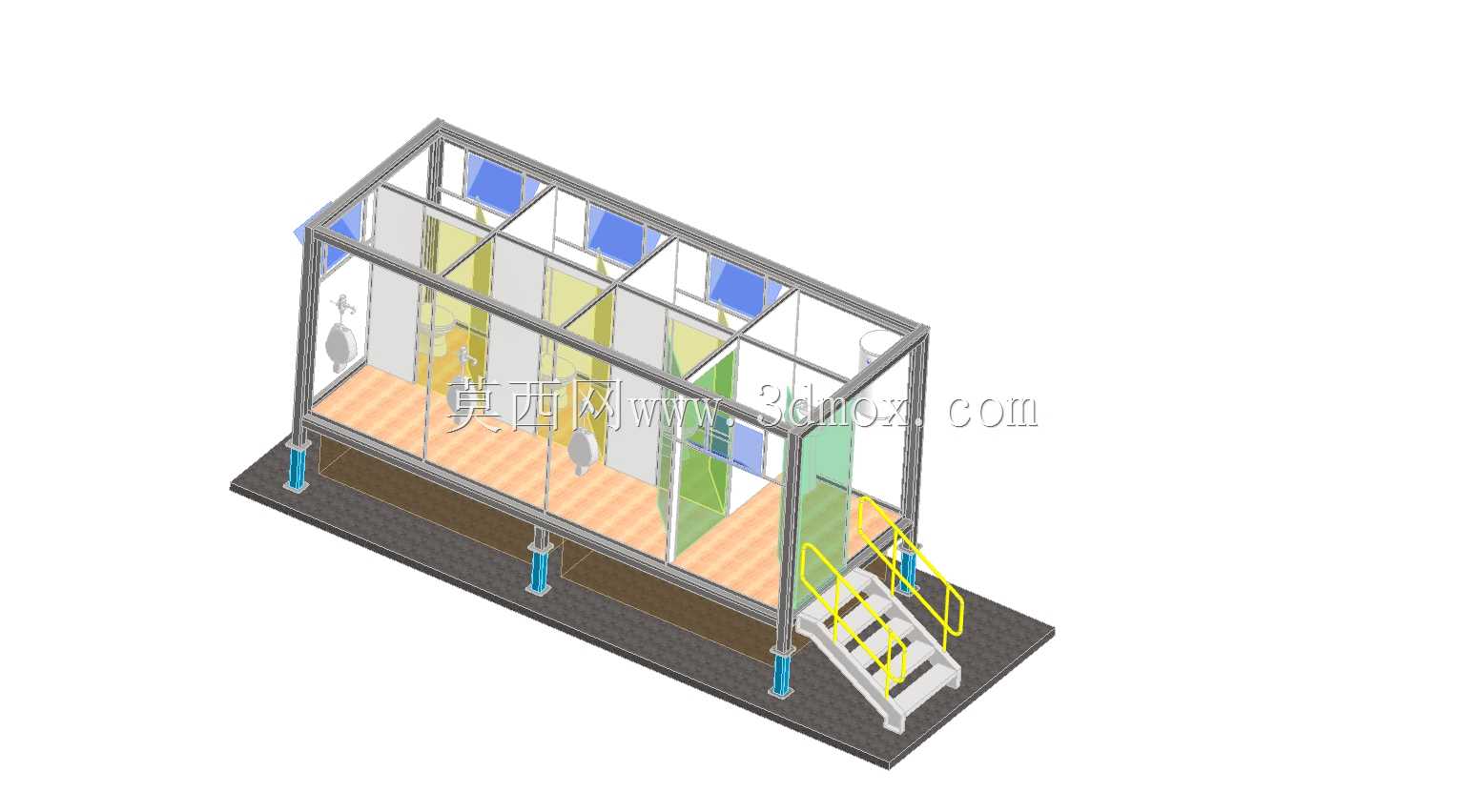

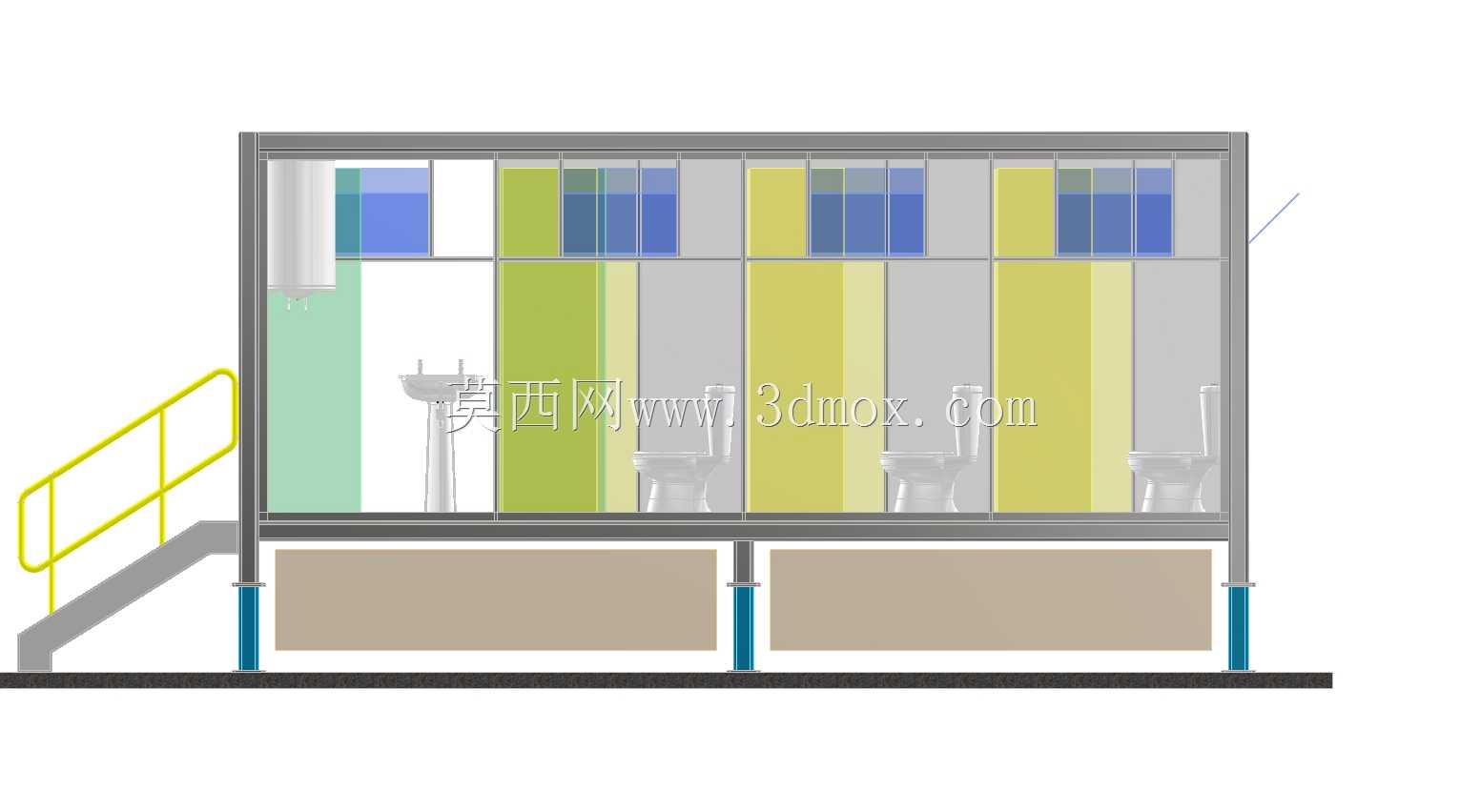

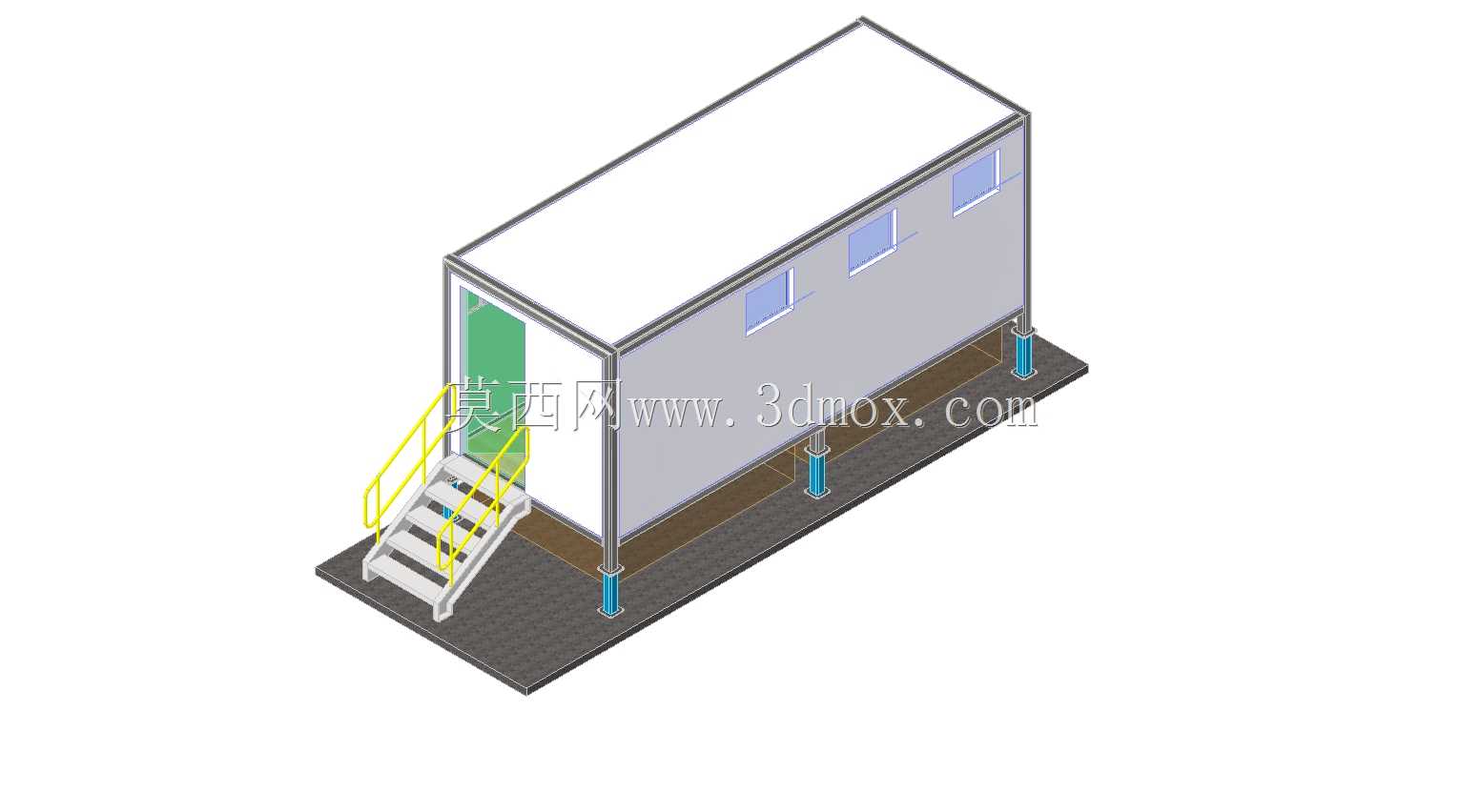

　　外置的楼梯与扶手是这套结构的重点适配设计：因为舱体被支腿抬高，人员进出需要台阶过渡，楼梯采用斜向钢梯搭配双侧黄色安全扶手，踏步做了防滑凸起，临边防护高度符合工地临建设施的安全要求，楼梯上端直接和舱体入口平台对接，下端落在场地硬化面上，整套楼梯和主框架采用螺栓可拆卸连接，转场时可以把楼梯拆下固定在舱侧，不会超宽超限。

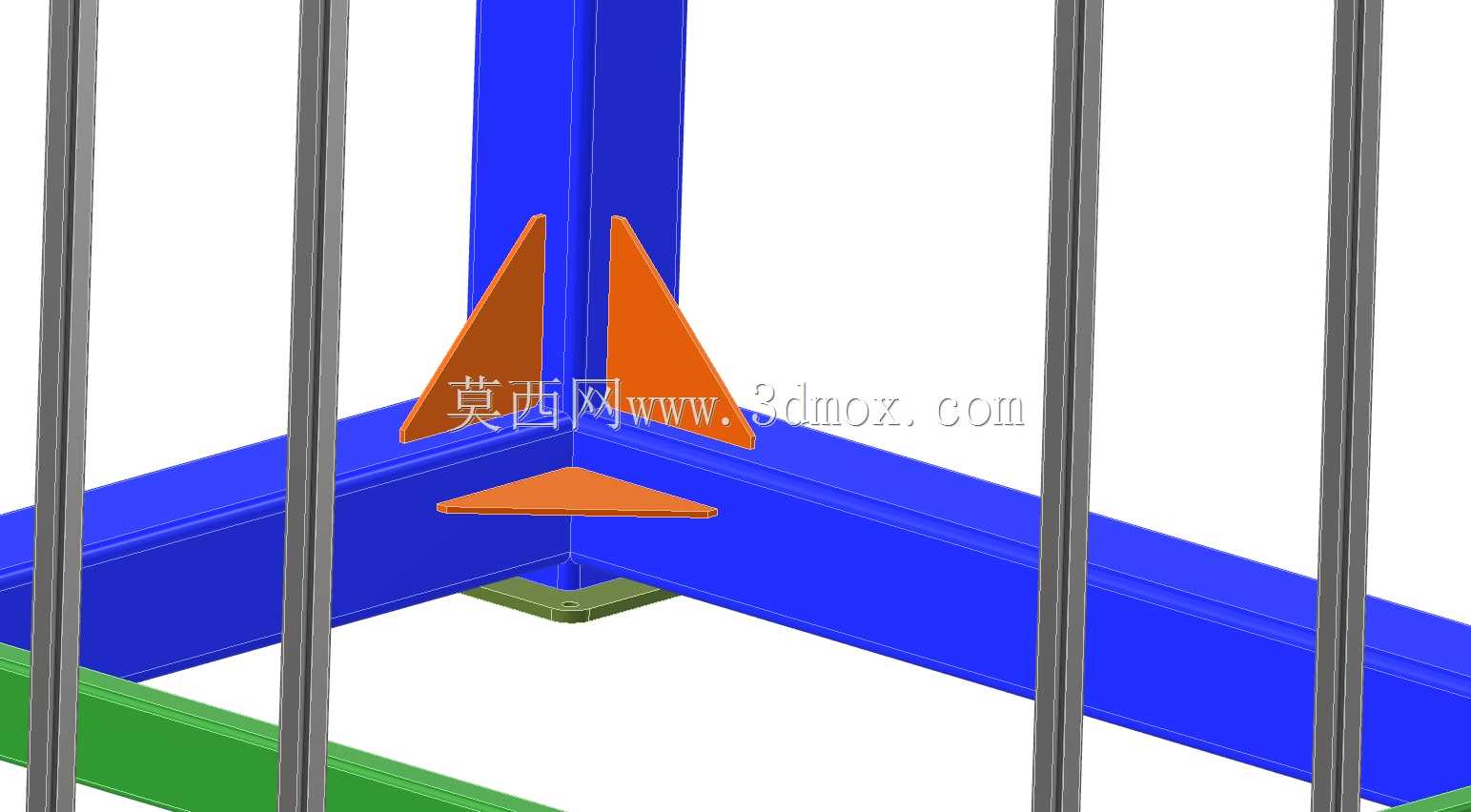

　　外形边界上，框架主体长宽贴合标准集装箱模数，运输时可以直接适配普通货运平板车，不用办理超宽运输手续；加高支腿的总高度控制在常规道路限高范围内，顶部吊耳没有突出外轮廓，避免运输过程中剐蹭。安装时的边界条件也做了充分考虑：支腿底板的承压面积按泥泞场地的地面承载力设计，哪怕是临时压实的碎石地面，也不会出现支腿下沉；框架所有连接节点要么采用满焊焊接、要么用高强度螺栓紧固，反复吊装十次以上也不会出现节点松动；侧方红色角件位置既可以作为吊点，也能在多个舱体并排摆放时，用连接件把相邻框架锁成整体，提升大风天气下的整体稳定性。

　　从设计思路上，这套结构没有把箱体围护板做进核心框架，而是优先保证骨架的周转寿命：围护板、洁具属于易损件，多次转场后可以单独更换，而钢制骨架只要防腐涂层做好，能在不同项目间反复周转使用，大幅降低工地临时卫生设施的摊销成本，同时也符合施工现场标准化临建的布设要求，进场后快速组装、退场时全部构件都能转运走，不会在现场遗留建筑垃圾。
