带加强肋的铰接支座支撑构件

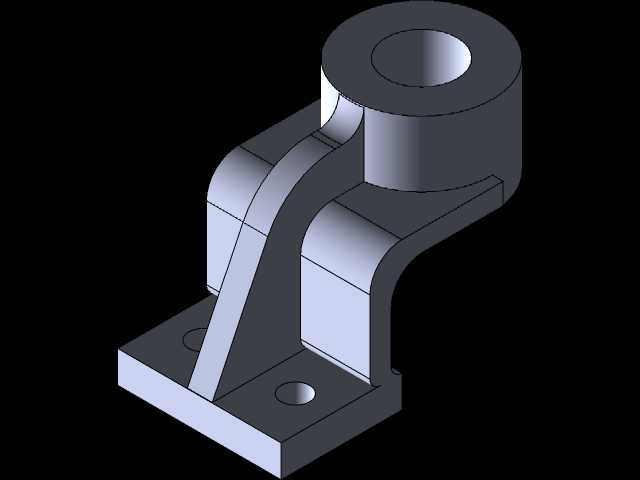

　　该支撑铰接支座构件常见于中小型自动化生产线、工装夹具台架以及轻工输送设备的摆臂连接部位，承担回转支承与载荷传递的双重作用。构件下部为矩形安装底板，底板上开设两个同轴沉头安装孔，可通过内六角螺栓将整个支座固定在设备机架台面或型材基座上，底板底面为完整精加工贴合面，保证安装后支座轴线与基准面垂直。上部为带贯通圆孔的圆筒铰接座，圆孔用于穿装铰接销轴，与外部摆杆、连杆或转动臂形成回转副，圆筒壁厚按常规销轴剪切与接触面压工况选取，孔口预留倒角便于销轴装配。圆筒与底板之间并非直接直立连接，而是通过两侧弯折立板与中间斜向加强肋构成承力骨架：两侧立板从底板两侧向上延伸并平滑过渡至圆筒外壁，围出下部开放空间，中间斜肋从底板中部斜向支撑至圆筒下方，

　　将铰接点承受的径向载荷与倾覆力矩直接分流传递到底板贴合面，避免悬臂根部出现应力集中。建模时先以底板拉伸实体建立安装基准，再绘制圆筒与两侧立板的轮廓进行合并拉伸，斜肋采用草图拉伸后与主体布尔合并，各交接棱边按铸造或铣削加工工艺要求添加过渡圆角，既减少尖角应力集中，也符合实际零件的去毛刺工艺。安装边界方面，底板长宽决定了支座在机架上的占用 footprint，两安装孔孔距需与机架预设螺纹孔位匹配；圆筒中心高决定了铰接销轴相对于安装面的高度，这一尺寸直接影响连杆机构的运动轨迹与摆角范围，选型时需与配套摆臂的回转半径校核。圆筒外径与宽度决定了与配合件耳板的间隙配合关系，宽度方向需容纳对接耳板并留出垫圈空间。

　　该类支座在设备中多用于需要小角度摆动的张紧机构、翻盖导向、连杆驱动支点等场景，工作时销轴在孔内转动，支座本体承受反复的径向拉压与侧向弯矩，因此加强肋的布置方向特意沿主要载荷路径延伸，而非均匀密布，在保证刚性的同时控制构件重量。三维结构中各孔位、圆角、壁厚均按可加工原则构建，底板沉孔深度需保证螺栓头沉入后不突出底面，圆筒内孔表面为配合面需预留加工余量，整体结构紧凑，能够在有限安装空间内提供稳定的铰接支撑。
