卧式承压储液罐体结构设计

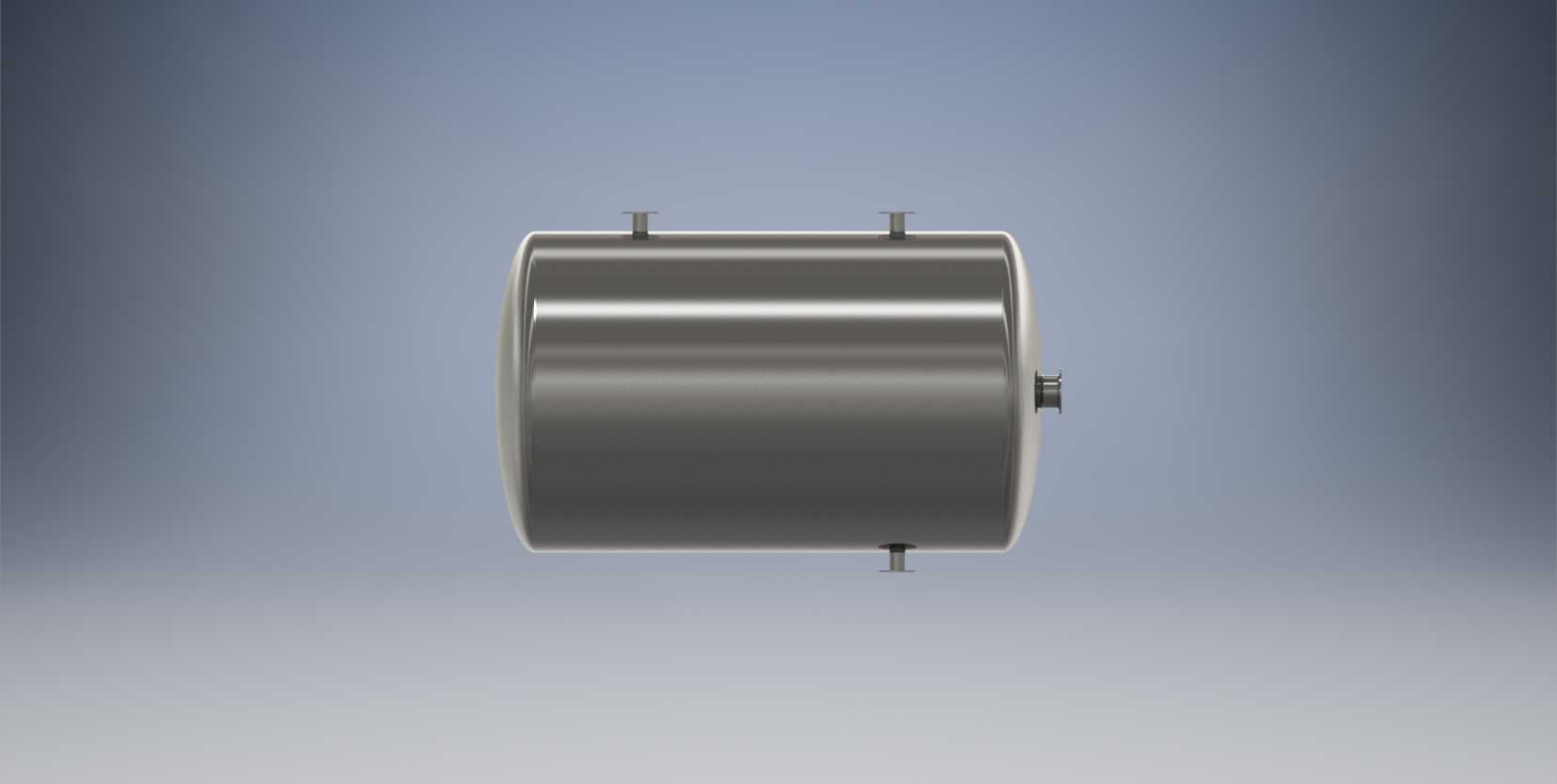

　　这套卧式承压储液罐体的三维结构，在小型工业流体系统里承担介质稳压、暂存与气液缓冲的作用，常见于紧凑型液压站、车载供气单元、实验台流体回路以及小型工艺管线的配套工位。罐体整体采用横置圆筒布局，两端搭配冲压成型的椭圆形封头，相比平端盖结构，椭圆封头在受内压时膜应力分布更均匀，筒壁不会出现局部应力集中的突变，承压工况下壁厚可以控制在更合理的区间，同时横置摆放的重心更低，设备机架运行时的抗振表现优于立式小罐。

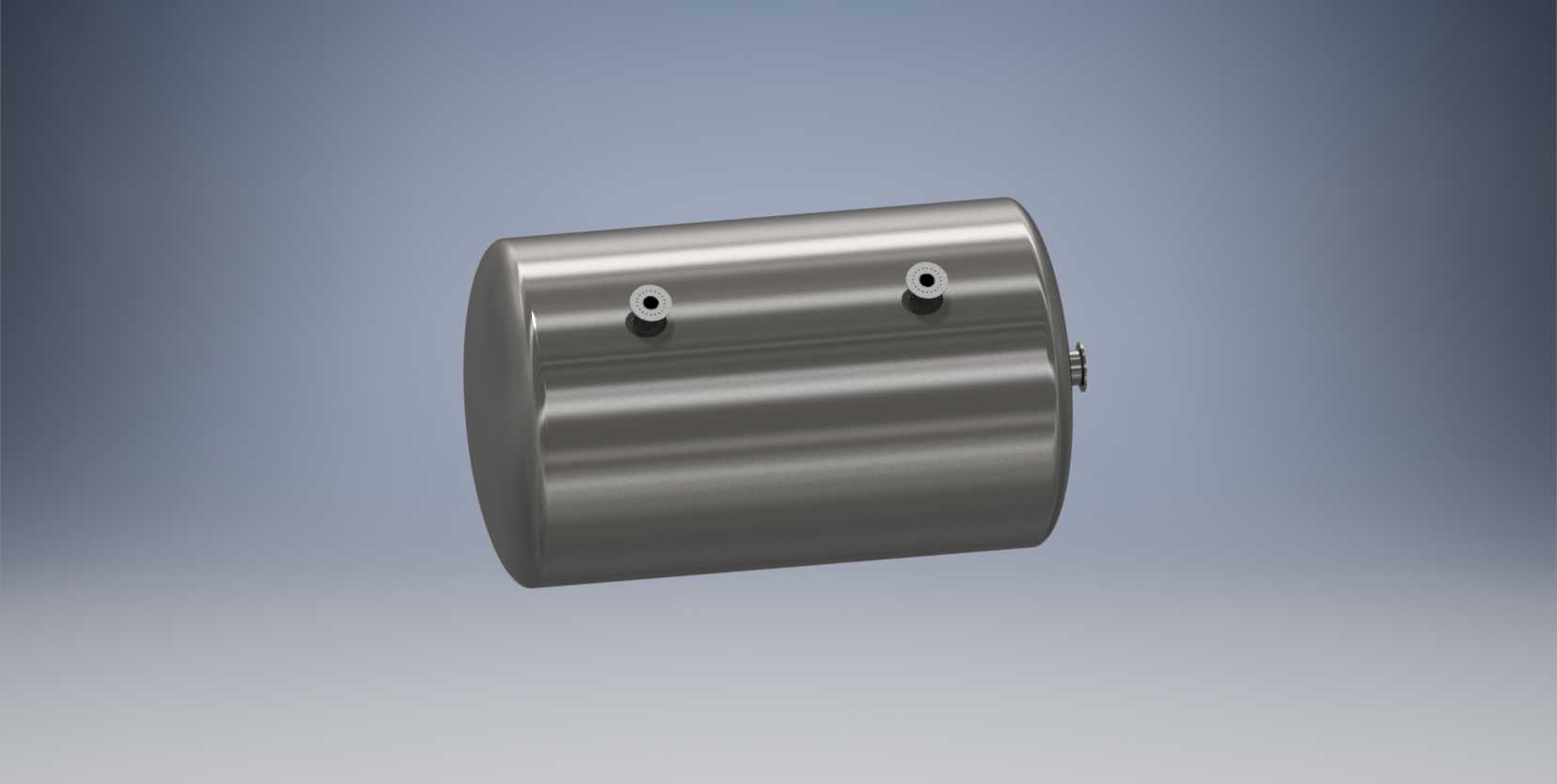

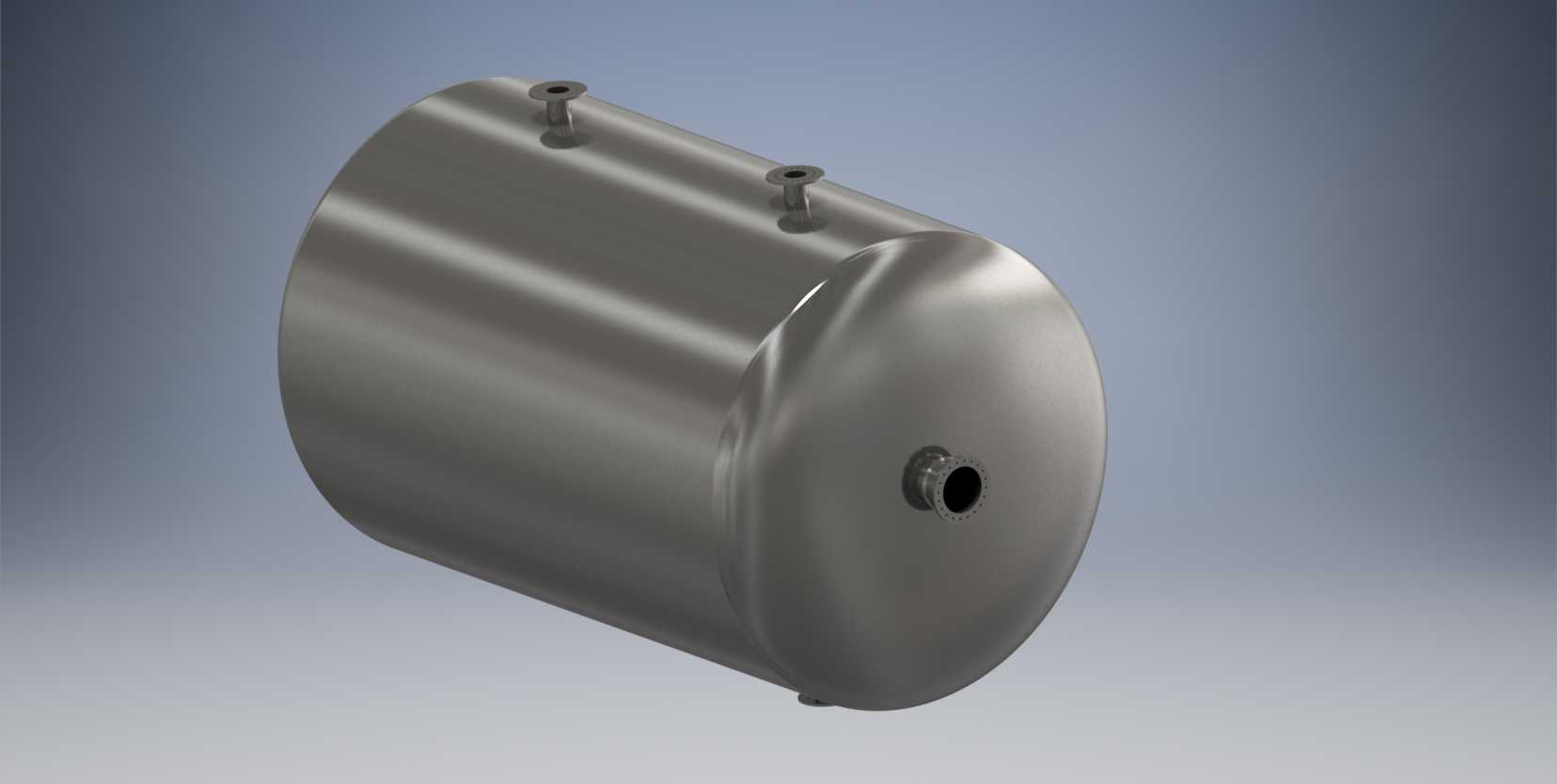

　　建模过程中先以筒体回转特征搭建主体轮廓，筒身两端封头与筒体的对接焊缝位置预留了装配贴合余量，避免后续工程出图时出现面体重合的干涉问题。罐体顶部布置两个同轴规格的内螺纹接口，接口根部做了凸台加厚处理，螺纹连接管路在反复拆装、受侧向载荷时，接口位置不会因为壁厚偏薄出现开裂泄漏；筒体侧端额外设置一个小口径侧接嘴，可作为排污口、压力表引压口或者备用介质进出接口，现场配管时不用在主筒壁额外开孔，减少现场焊接加工的工作量。

　　从安装边界来看，罐体的圆柱外轮廓适合搭配U型抱箍或者成型鞍座固定，机架上预留的安装空间只需覆盖筒体长度、外径加上两端封头的凸出尺寸，顶部两个接口的上方要留出足够的扳手操作空间，方便现场拧入管接头、接入仪表管线。设计阶段特意将所有外接接口的方位做了规整排布，两个顶部接口沿筒体轴向居中分布，侧接口位于筒体端面附近，管线走向可以顺着机架侧边排布，不会出现管路交叉弯折的情况。

　　结构细节上，筒身外壁保留了光滑的连续曲面，没有多余的凸起加强筋，一方面不锈钢材质的筒体自身刚性已经满足常压到中低压工况的使用要求，另一方面光滑外壁更容易做表面抛光与清洁处理，在涉及洁净流体、食品级辅机或者医用供气回路的场景里，不会积存污渍与残留介质。罐体的壁厚选取结合常规中小型压力容器的设计逻辑，筒体段壁厚均匀，封头位置随曲面成型做等厚过渡，开孔位置的补强凸台和筒体一体化成型，不用额外焊接补强圈，减少了焊缝数量，也降低了后期焊缝探伤检测的工序成本。

　　在实际选型匹配时，这类小容积承压罐可以作为系统的蓄能缓冲单元，抵消泵组启停带来的压力脉动，也可以作为冷凝水收集、小型气液分离的腔体使用。三维建模阶段把所有接口的螺纹规格、凸台高度、封头曲率都做了参数化关联，如果后续需要调整罐体容积，只需要修改筒体长度参数，两端封头、顶部接口的相对位置可以同步更新，快速衍生出不同容积的同系列罐体，适配不同处理量的设备装机需求。
