轮毂轮轴配合锁紧套筒传动构件

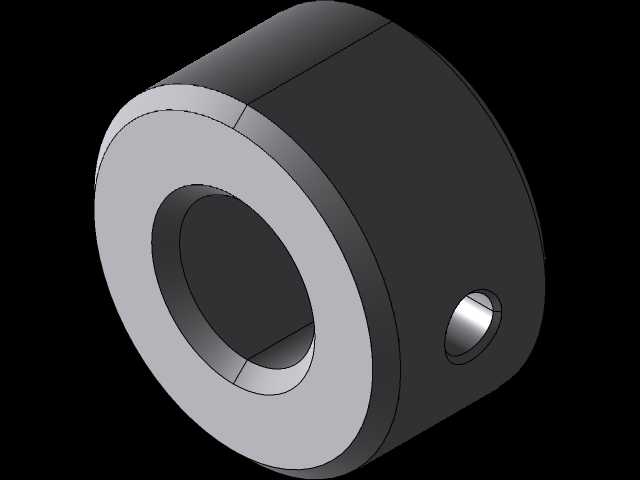

　　该构件为短筒状回转配合件，主体采用同轴阶梯内孔结构，外圆为等径圆柱面，侧壁径向开设一处贯通螺纹孔，用于装入紧定螺钉实现周向与轴向锁止，常见于小型输送辊、实验台转轴、教具传动单元以及轻载导向机构中。建模时先以回转特征生成主体轮廓，内孔按照与轮轴配合的公差区间预留装配间隙，端面与外圆保持较高同轴度要求；径向孔位置避开主承载截面，孔口做局部倒角，既方便螺钉导入，也减少热处理或装配时的应力集中。

　　从实际使用看，这类套筒并不承担大扭矩传递，更多起到轮毂定位、间隔支撑和轴向限位作用。轴穿入中心孔后，侧壁紧定螺钉顶在轴面的扁位或环槽内，可防止套筒相对轴转动或滑移；若外侧再安装带轮、手轮、滚轮或小齿轮，便能把旋转运动稳定传递到执行端。在轻工输送线、桌面自动化设备、教学实验装置和夹具改造项目中，这种结构因加工简单、装拆方便而被频繁采用。

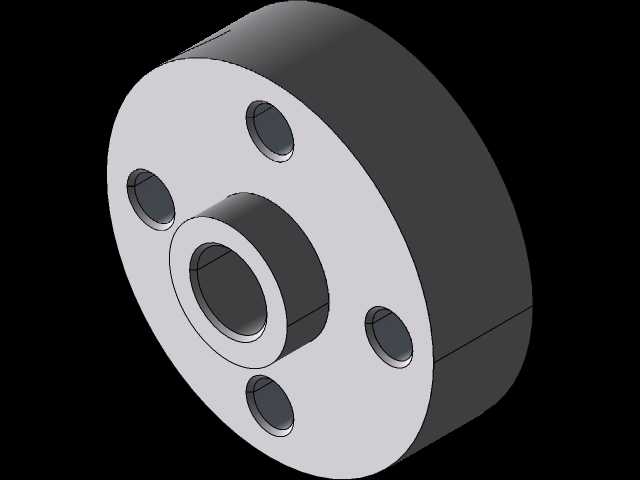

　　外形边界方面，模型轴向长度明显小于外径，属于紧凑式轮毂结构；中心通孔贯穿两端，便于轴系贯穿布置。外圆柱面可作为轴承内圈、滚轮坯件或联接件的定位基准，端面则承担轴向贴合面功能。设计时需要重点核对三个尺寸关系：一是内孔与轴径的配合等级，轻载转动场景可选用间隙配合，需随轴同步旋转时则采用过渡配合并辅以键或紧定螺钉；二是径向螺纹孔规格与套筒壁厚的匹配，螺纹深度不宜穿透到主配合面后形成干涉；三是套筒外径与周边护罩、机架孔位之间的旋转间隙。

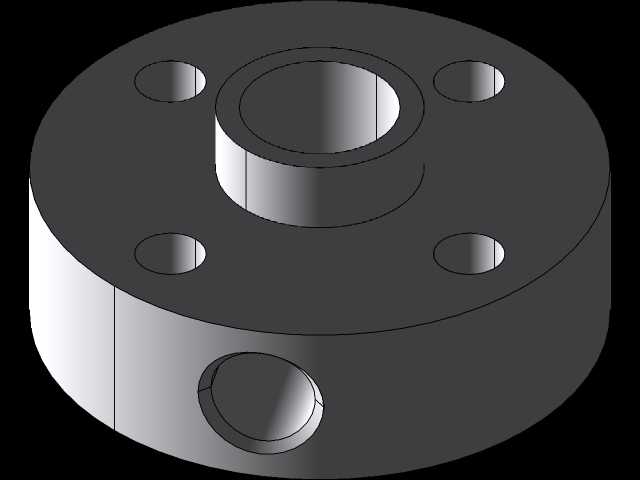

　　结构细节上，筒壁厚度均匀，有利于车削加工和保证刚性；内孔端部设置引导倒角，压装或穿轴时不会刮伤轴表面。径向小孔位于筒体中部偏侧区域，螺钉锁紧后作用力直接指向轴心，锁紧路径短，操作空间要求低。若用于频繁正反转场合，可在轴上加工平位，使螺钉端部贴合平面，降低松动概率；若用于较高转速场景，则应复核外圆与内孔的同轴度、端面跳动以及动平衡余量。

　　三维建模过程中，回转体中心线、径向孔中心线和螺钉装配轴线需要完整保留，便于工程图生成剖面视图标注。装配校核时应模拟轴穿过内孔、螺钉从外侧旋入并顶紧轴面的全过程，检查螺钉头部是否沉入孔口、工具是否存在干涉、端面贴合是否到位。该构件虽然结构简单，但在轴系布局中承担基准传递功能，尺寸链处理不当容易引起滚轮偏摆、轮系异响或锁紧失效。
