下压式风冷CPU散热模组结构设计

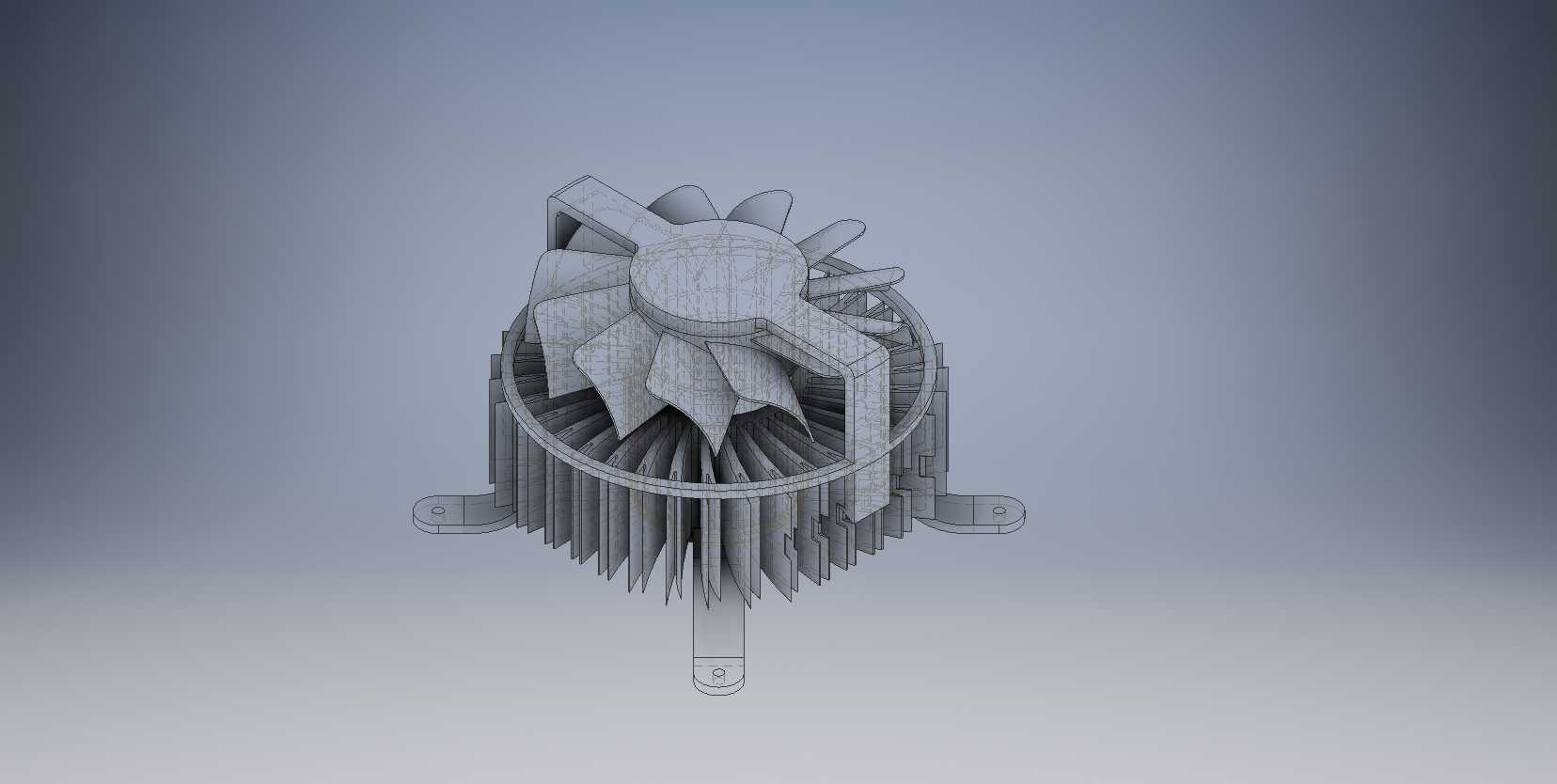

　　这套散热结构针对桌面级处理器的近距离散热场景开发，适配主板CPU插槽周边空间局促、内存与供电散热件高度受限的装机环境，区别于塔式侧吹散热器的气流走向，下压式布局可以让风扇输出的气流同时覆盖CPU核心周边的主板供电模组、内存插槽区域，在小机箱、ITX紧凑主板、卧式工控主机这类没有多余纵向空间的设备里，整套散热不需要额外预留风道走向，气流从风扇轴向吸入后直接向下吹过鳍片阵列，再向四周发散带走主板表面堆积的热量，兼顾核心散热与周边元器件的辅助降温。结构上核心换热部分采用密集铝制鳍片阵列，鳍片沿圆周径向均匀排布，每一片鳍片的间距经过匹配风量校核，既保证足够的换热总面积，又不会因为鳍片过密导致风阻陡增、风扇负载升高产生额外风噪。

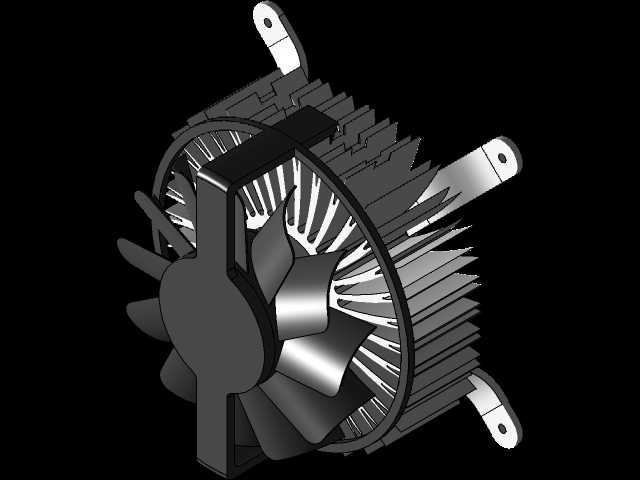

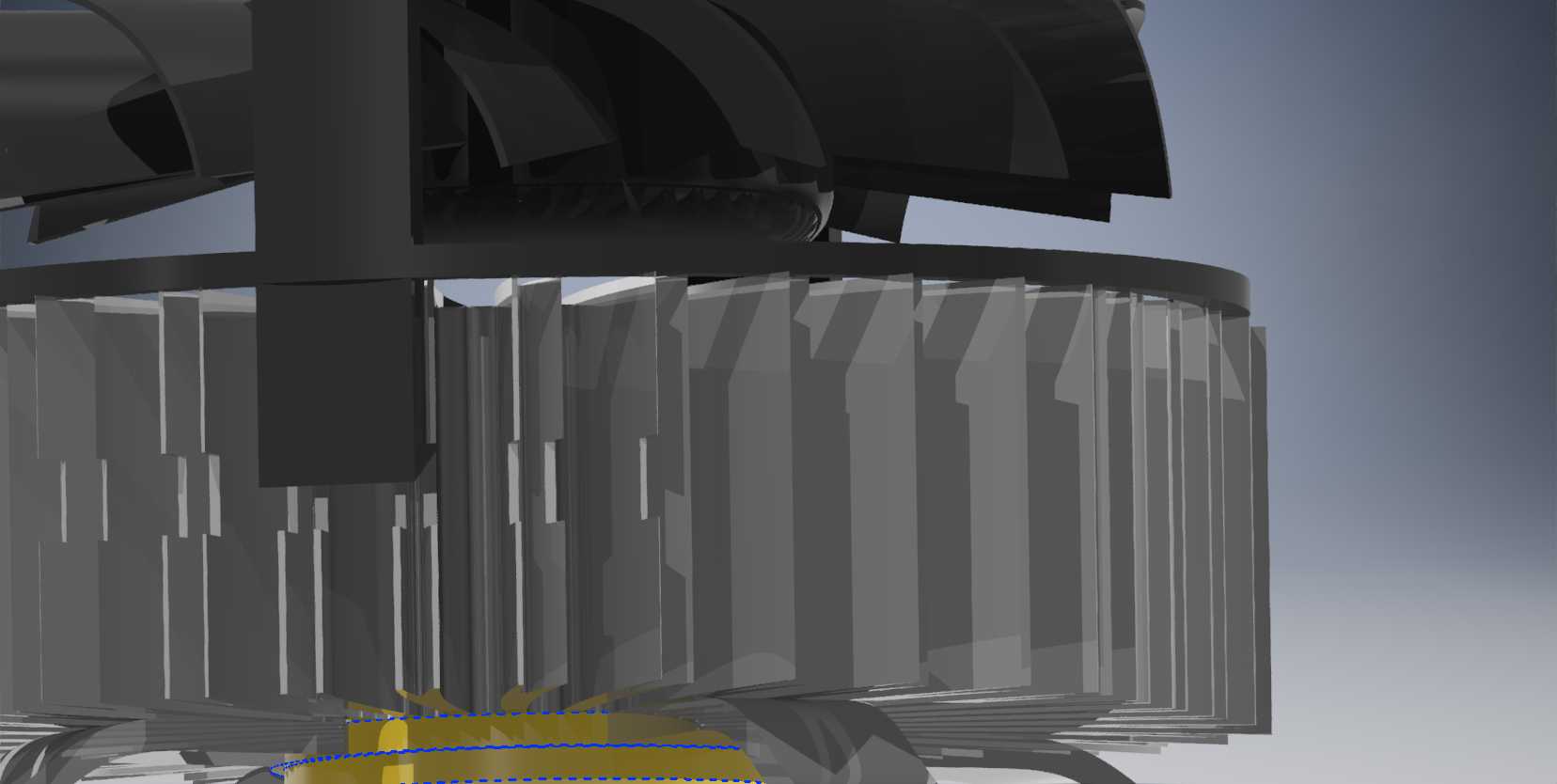

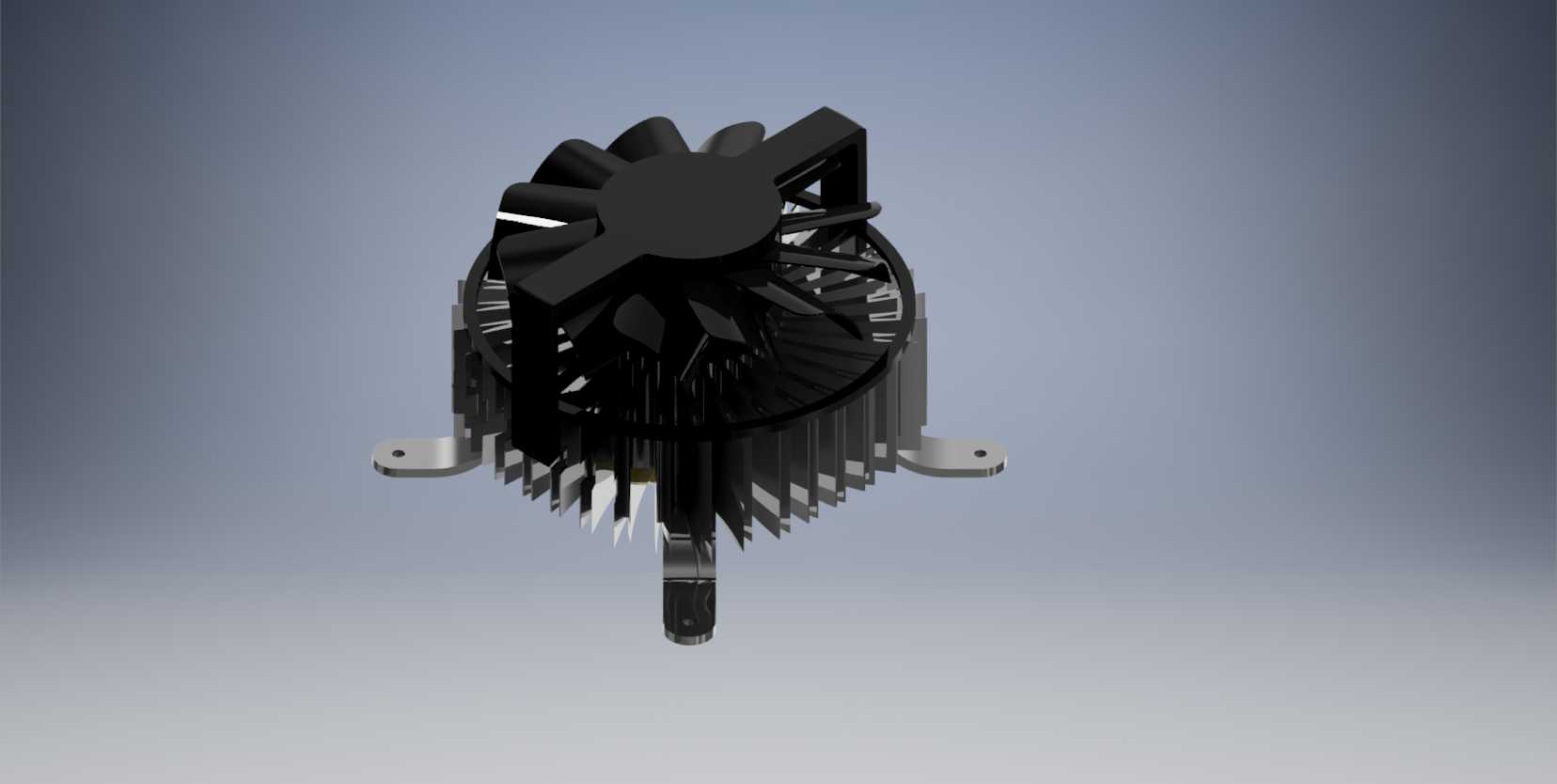

　　中心位置预留与CPU顶盖接触的导热基座安装位，基座可根据散热功耗需求选择铝挤一体成型或者铜底焊接方案，热量从CPU顶盖传导至基座后，沿径向快速分散到每一片鳍片上，被流经鳍片间隙的气流带走。顶部的轴流风扇采用十字交叉支架固定，支架跨接在散热鳍片外沿的固定环上，四个连接臂做了减薄倒角处理，尽可能减少对风扇进风面的气流遮挡，扇叶采用大倾角弯叶设计，在较低转速下就能输出足够静压，穿透密集鳍片的风阻，日常低负载工况下风扇可以维持低转速运行，把运行噪音控制在办公环境可接受的区间。底部两侧伸出对称的安装固定耳，耳片上预留锁付孔位，安装孔的跨距匹配主流主板CPU插槽的固定孔位标准，安装时不需要额外改造主板，

　　通过卡扣或者螺丝就能将整个散热模组压紧在CPU顶面上，固定耳的高度经过校核，锁付后散热基座底面可以和CPU顶盖完全平行贴合，避免出现单侧翘曲导致导热介质填充不均、热阻升高的问题。中心向下延伸的定位柱可以在安装时对准插槽中心，快速完成对位，避免装配时偏移压伤CPU周边的贴片元件。整个模组的整体高度控制在低轮廓尺寸范围内，不会和高马甲内存、主板北桥散热片产生干涉，外轮廓的径向尺寸也避开了主板上CPU周边的电容、电感安装位，适配绝大多数紧凑型机箱的安装边界。设计过程中每一处筋位厚度都兼顾了散热效率与结构强度，固定支架的厚度既不会因为过薄在风扇运行时产生共振异响，也不会因为过厚占用过多气流通道，鳍片末端做了收边处理，避免装配时划手，整套结构把换热、风道、安装适配三个核心需求整合在紧凑的空间内，满足小尺寸主机的处理器散热需求。
