径向安装式100PSI英制表盘压力检测表

　　这款压力检测表采用3.50英寸圆形表盘搭配径向底部引出的压力接头结构，整体为工业现场最常见的就地压力指示构型，三维建模过程中完整还原了表壳、刻度盘面、指针转轴、下部六角连接接头的全部装配关系，各部件的配合边界、安装预留空间都按照实际工业仪表的装配逻辑搭建，没有出现结构干涉或者安装尺寸冲突的问题。

　　从现场使用场景来看，这类量程0-100PSI的英制压力表大量应用在采用美标管路接口的气动系统、小型液压站、水处理管路、工业空压机出口、实验室气路以及进口成套设备的压力测点上，PSI作为英制压力单位在北美制式设备、外贸出口工业装备中使用频率极高，不需要额外做单位换算就可以直接和设备原厂的压力参数对标，运维人员巡检时可以直接读取表盘数值判断管路内压是否处于正常工作区间，不需要外接供电或者二次变送仪表，纯机械弹性元件驱动的结构可靠性极强，在潮湿、多粉尘的工业车间环境里也能长期稳定工作。

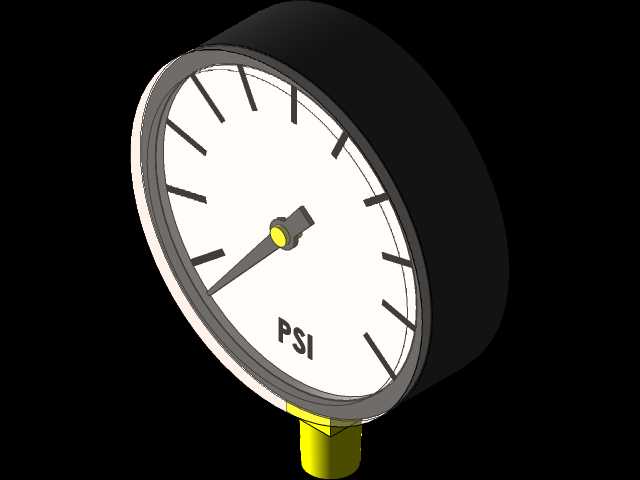

　　结构设计上，黑色圆柱型表壳做了全包覆处理，将内部的波登管弹性传感元件、传动放大机构完全封闭在壳体内，避免现场的油污、粉尘进入传动卡滞；白色表盘采用高对比度黑色刻度线，沿圆周均匀分布压力刻度，盘面中心印有PSI单位标识，指针尾部搭配黄色醒目转轴端盖，即使在光线不足的设备夹层、管线桥架旁也能快速辨识读数。下部的连接接头采用外六角构型，方便现场使用扳手拧紧密封，接头的外螺纹尺寸、六角对边宽度都按照常规工业压力表的安装规范预留，建模时特意留出了接头拧紧时扳手活动的操作空间，同时表盘后方预留了足够的散热和安装避让距离，径向安装的形式可以直接垂直拧在竖直走向的管路上，表盘正面正对巡检通道，不需要额外加装安装支架。

　　建模时对表盘的刻度分度、指针的转动行程、表壳的壁厚过渡、接头和表体的衔接位置都做了细节还原，指针的指示角度对应0到100PSI的全量程行程，结构拆分清晰，既可以用于设备整机装配时的压力测点布局校核，也能作为仪表类零部件设计的参考样例，工程师在做管路布置时可以直接套用该表的外形尺寸，提前规划仪表安装位置和操作维护空间，避免后期现场装配时出现表盘和周边管线、机架磕碰的问题。
