自动静电喷涂换色喷粉房成套涂装设备

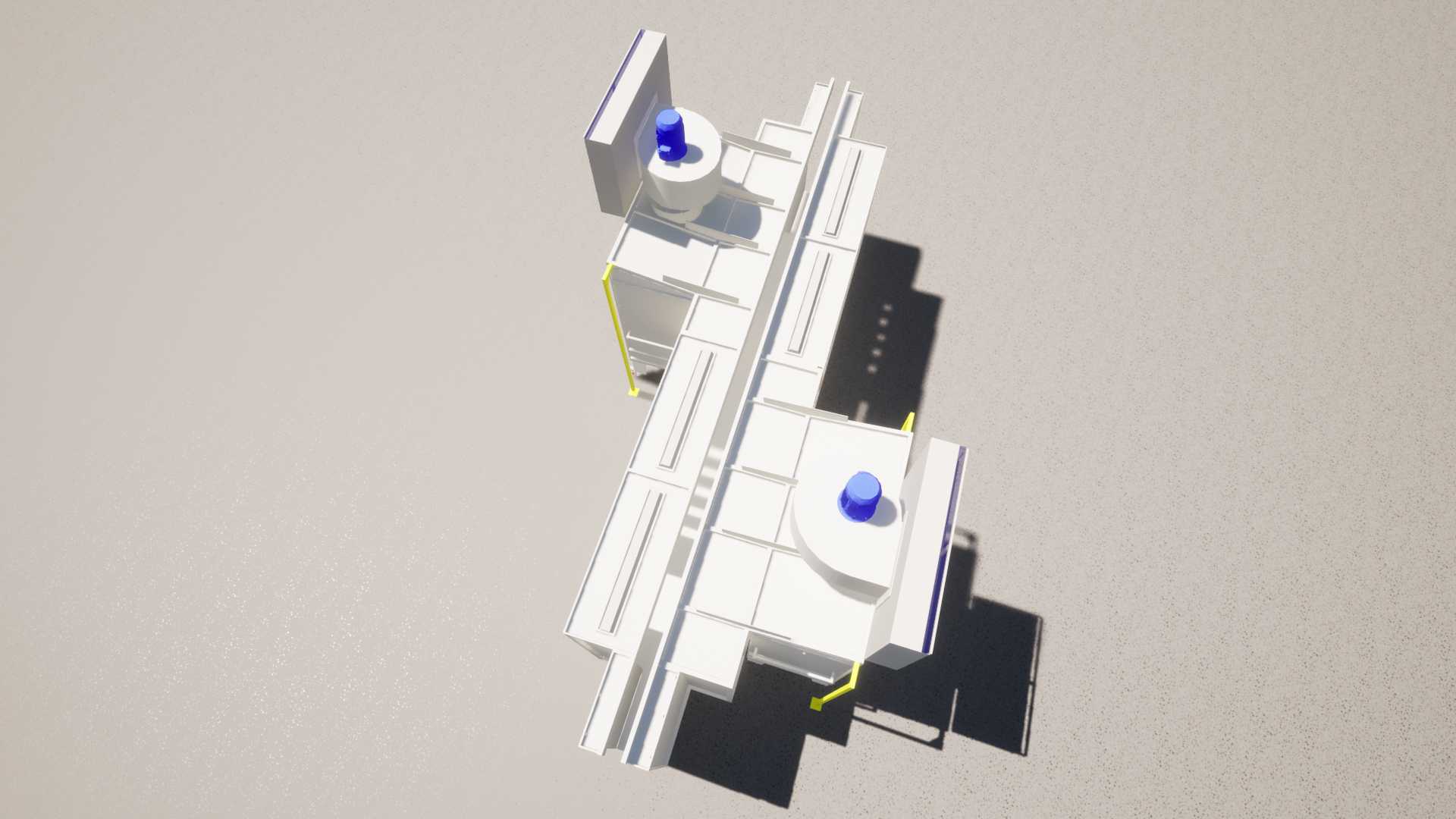

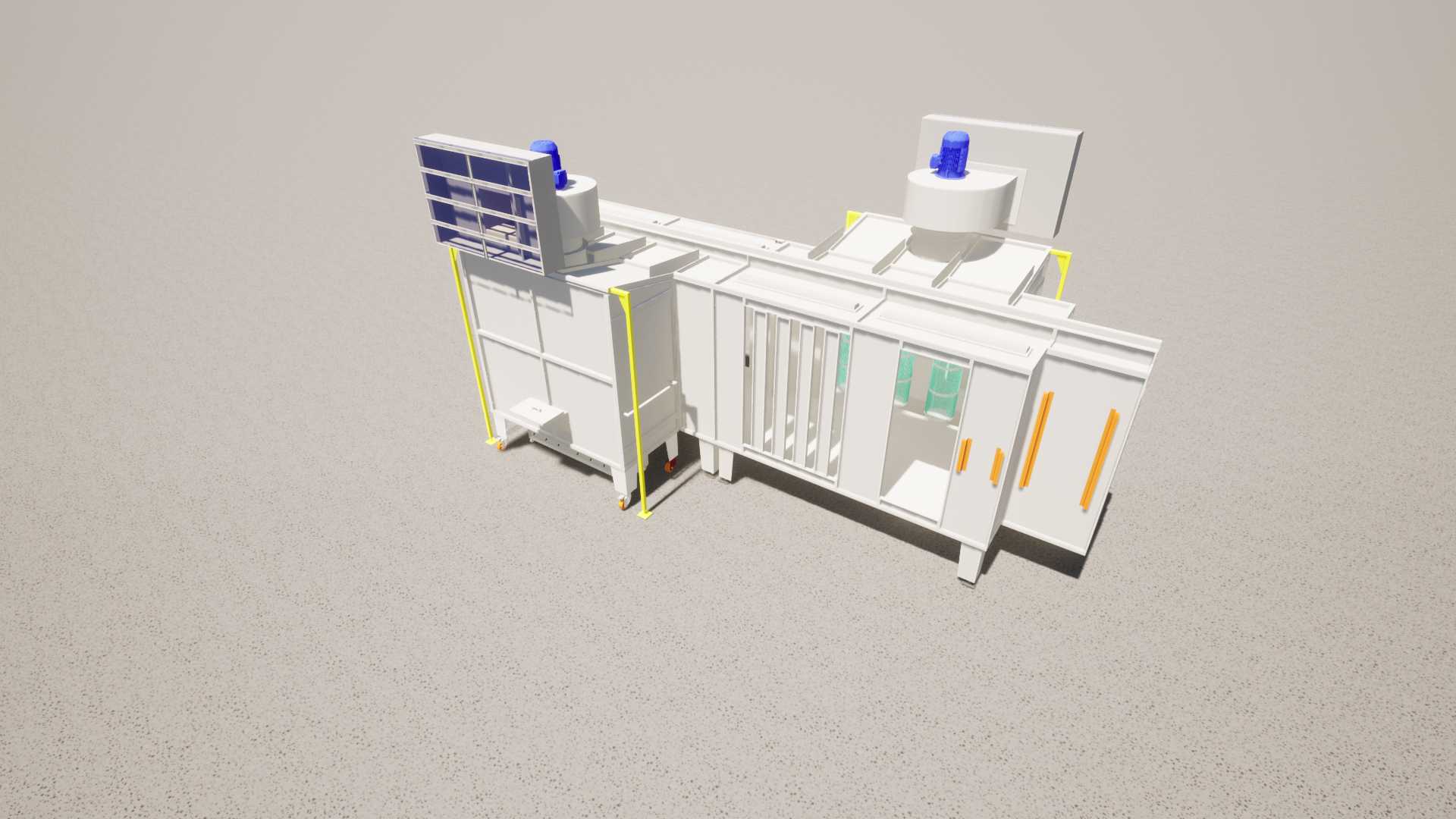

　　这套三维结构对应一条面向金属件表面处理的自动静电粉末喷涂工位，核心由双侧开口的喷房主体、顶部两套旋风/滤芯回收单元、侧向检修平台与排风管路组成，常见于五金钣金、机箱机柜、型材框架等批量工件的粉末涂装线。现场布置时，工件通常由悬挂输送链从房体一端进入，在房内经过自动喷枪或人工补喷区完成上粉，再从另一端流出进入固化炉，因此房体长度、门洞高度与输送链中心线高度必须在布局阶段就和上下游节拍对齐。

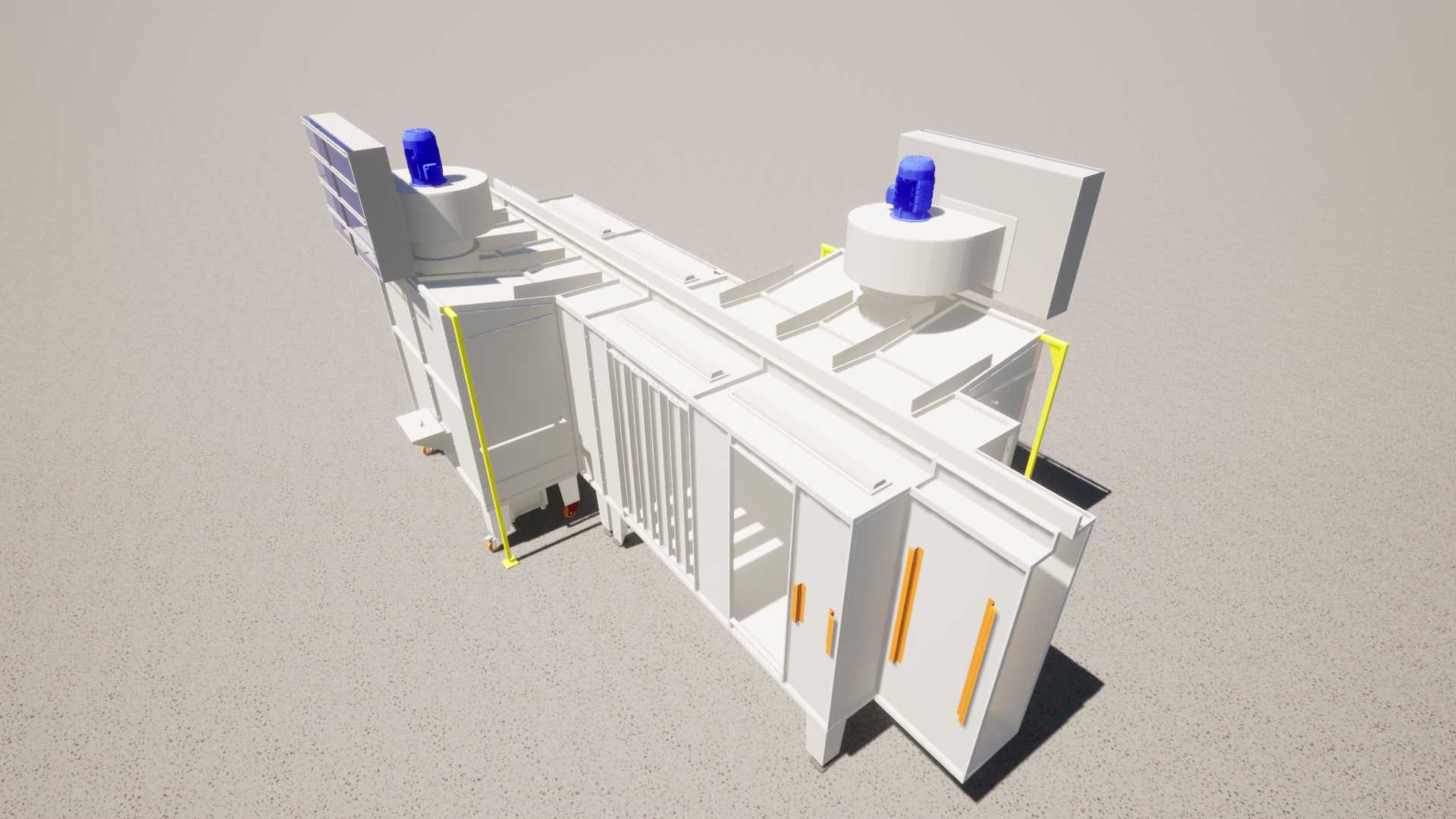

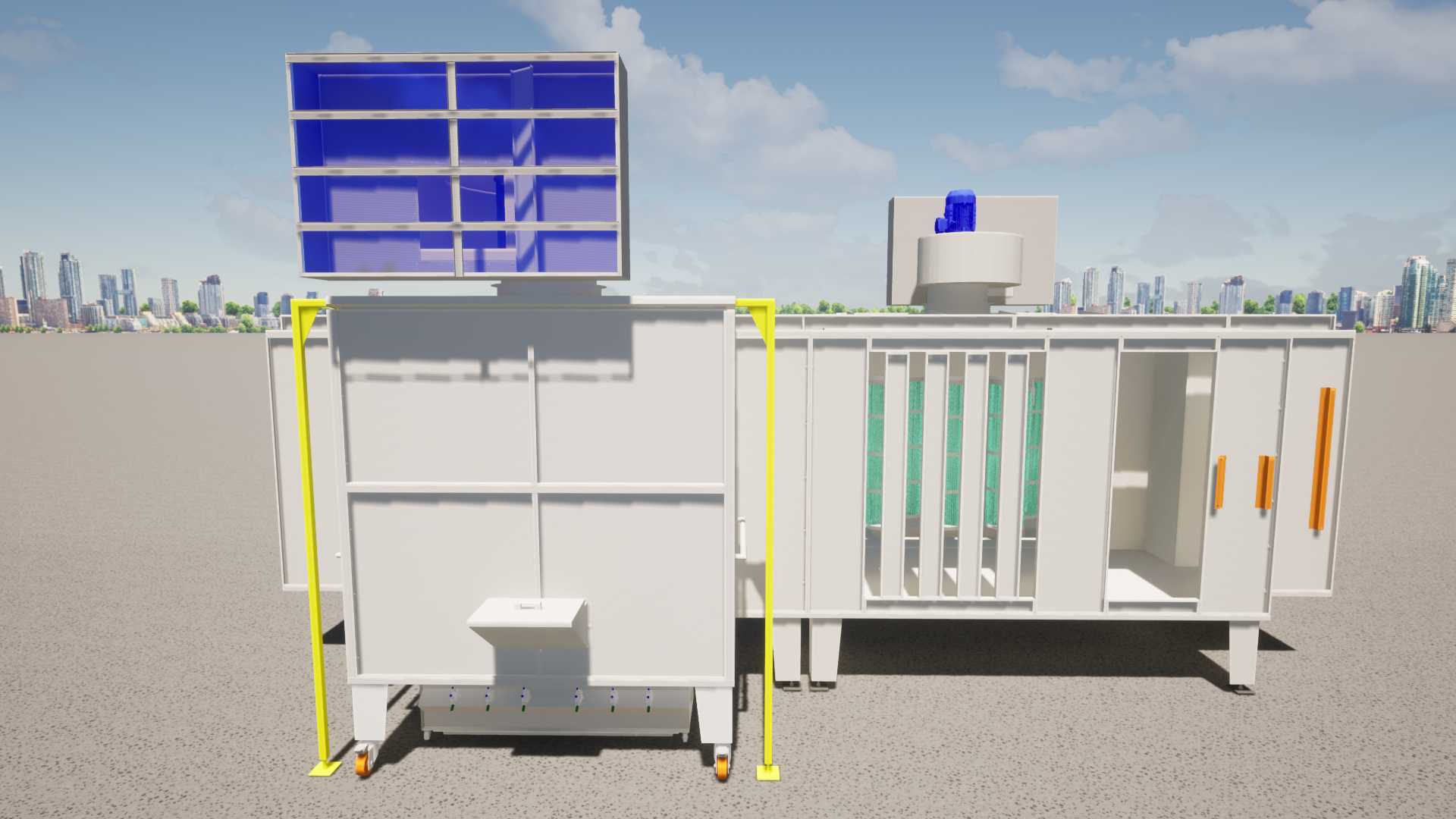

　　从结构思路看，房体采用拼装式壁板框架，内壁追求平整少死角，便于粉末清扫和颜色切换；侧面设置格栅检修门与观察区域，黄色护栏界定了顶部维护通道的安全边界。顶部回收装置是整套设备的关键，含吸风口、旋风分离或滤芯过滤段以及排风接口，作用是把过喷粉末抽离作业区，一方面降低房内粉尘浓度、改善可视环境，另一方面将可回收粉末分离回用，细粉则经后级过滤排出。模型中两套回收单元对称布置，对应较大房体长度下的均匀抽风，避免两端风量失衡造成粉末外逸。

　　快速换色是该类喷房的重要设计目标。可移除滤芯、可拆式过滤箱以及光滑内壁，都是为了在换色时缩短清房时间，减少旧色粉末对新色涂层的污染。工程建模时需要重点核对滤芯抽拉空间、回收斗拆卸路径、检修门开启半径，以及顶部风机与管道的安装净高；若厂房层高受限，顶部排风筒和维护平台往往成为干涉点。房体支脚、底板与地坑或地面输送的关系也要明确，开放式底面适合地链输送，封闭底板则更便于平铺回收。

　　外形边界上，这类设备并非单体机，而是沿输送方向延展的线体工位，长宽高需结合工件最大吊挂尺寸、喷枪数量和回收风量确定。门洞宽度要预留工件摆动余量，房内宽度要容纳喷枪往复机或人工站位，顶部回收段还要叠加风机、管道和检修空间。三维模型把壁板、门体、平台、护栏、吸风组件和管路接口集中表达，可直接用于方案评审、干涉检查、厂房排布和制造拆图参考；结构设计人员还应在此基础上补充风量计算、滤芯面积、爆炸通风要求及电气控制点，才能形成完整的喷粉房实施依据。
