工业滤筒式脉冲除尘设备结构设计

　　这套除尘设备的三维结构设计，核心面向中小型机加工车间焊接工位、五金打磨工位、粉体配料工位的局部粉尘捕集场景，处理风量适配6000CMH的常规工况需求，可覆盖4-6个并排焊接工位的烟尘抽吸，或是单台中型打磨设备的全封闭罩口粉尘收集，也可适配小型粮食加工、建材分装环节的浮尘治理场景，安装位置多为车间靠墙区域或是生产线旁的设备间隙，无需单独搭建大型设备平台。

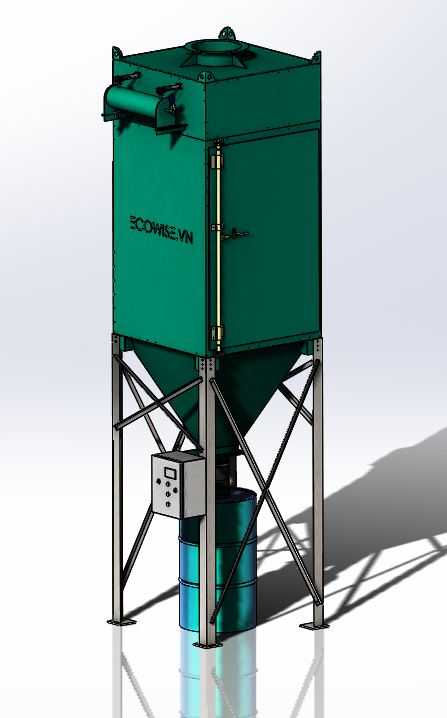

　　从结构布局来看，设备采用上箱体、中箱体、灰斗三段式分体设计，上箱体集成净气腔与脉冲喷吹机构安装位，顶部预留圆形出风口，可直接对接车间排风管道或是外接离心风机，出风口法兰采用标准角钢冲孔设计，适配常规通风管道的螺栓连接间距，无需现场二次配钻。中箱体为滤筒安装腔，侧面预留快开式检修门，门体采用压紧式密封条结构，日常更换滤筒无需拆解主体框架，单人即可完成操作；中箱体侧面的进气口采用侧进风设计，进风口内部设置导流挡板，避免含尘气流直接冲刷滤筒表面造成局部磨损，延长滤筒使用寿命。下部灰斗采用四棱锥斜壁设计，斜壁角度设置为60度，保证收集的粉尘可依靠自重顺畅滑落至底部排灰口，不会在壁面发生积料搭桥，灰斗底部设置标准法兰接口，可直接对接工业集尘桶，也可选配星形卸料阀实现连续排灰，适配不同产尘浓度的工况需求。

　　支架部分采用标准型钢焊接结构，四条主立柱采用矩形管制作，立柱之间设置交叉斜撑增强整体抗扭刚度，可承受满灰状态下的整体载荷，同时避免风机运行时的共振传导；支架高度预留足够的集尘桶放置空间，底部设置地脚螺栓安装板，可直接与车间水泥地面固定，无需额外做混凝土基础，降低现场安装的施工成本。设备侧面预留脉冲控制仪的安装位，控制仪采用外挂式设计，接线端子全部预留在箱体内部，现场仅需接入主电源与压缩空气管路即可投入使用，压缩空气接口设置在箱体侧上方，采用标准快插接头，适配工厂常规0.4-0.6MPa的压缩空气气源，脉冲喷吹的压力与间隔可通过控制仪直接调节，适配不同浓度、不同粒径的粉尘清理需求。

　　设计过程中重点考量了现场安装的边界限制，设备整体宽度控制在1.8米以内，深度1.6米，整体高度含支架为3.2米，可适配常规标准厂房的层高要求，不会与车间内的行车、照明管线发生干涉；设备的检修门开启方向可根据现场安装位置调整，左右两侧均预留了门体安装的铰链位与锁扣位，无需修改主体结构即可适配不同的现场布局。滤筒采用垂直安装方式，相比水平安装的结构，脉冲清灰时掉落的粉尘可直接落入灰斗，不会在滤筒表面积存二次板结，清灰效率提升明显；滤筒的安装采用卡扣式快装结构，更换时无需工具，抽出旧滤筒插入新滤筒即可完成更换，大幅缩短设备维护的停机时间。

　　从气流组织的设计逻辑来看，含尘气流从侧部进风口进入中箱体后，流速在导流板的作用下降低，大颗粒粉尘在重力作用下直接落入灰斗，细微粉尘随气流穿过滤筒时被阻留在滤筒外表面，过滤后的洁净空气进入上箱体净气腔，从顶部出风口排出；当滤筒表面粉尘积存到设定阻力时，脉冲控制仪触发电磁阀开启，压缩空气通过喷吹管瞬间喷入滤筒内部，在反向气流的作用下，滤筒表面的粉尘层被剥落掉入灰斗，完成滤筒的在线清灰，整个清灰过程无需停机，可保证设备连续运行。设备的所有焊接位置均做连续密封焊，避免含尘气流从焊缝处泄漏造成车间二次污染，箱体板材厚度根据不同部位的受力情况做差异化选择，中箱体与上箱体采用2mm厚冷轧钢板制作，灰斗部分因为要承受粉尘的持续冲刷，采用3mm厚钢板制作，支架部分采用4mm厚矩形管焊接，整体结构兼顾刚性与轻量化，方便设备的运输与现场吊装。
