工业大型脉冲布袋式过滤除尘装置

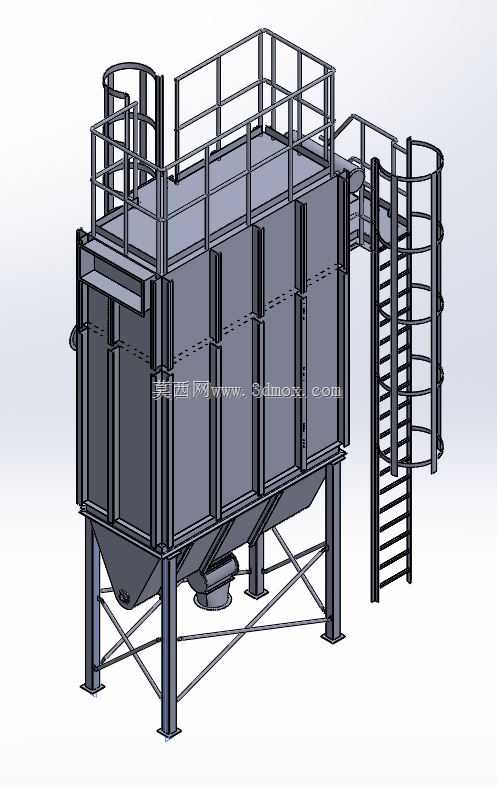

　　这套装置主要面向木工车间打磨工段、金属焊接加工车间、建材粉体输送工段、燃煤锅炉尾气排放端等存在高浓度粉尘或悬浮颗粒物的作业场景，核心作用是将含尘气流中的固体颗粒物拦截捕集，避免无组织排放造成的车间环境恶化、职业健康风险以及大气污染物超标问题，同时部分工况下还可回收气流中夹带的有价粉体物料，减少生产原料损耗。从结构设计逻辑来看，整体采用下进风上排风的气流组织形式，下部锥斗段作为灰斗使用，含尘气流从箱体侧下部的进风口进入后，因通流截面突然扩大，气流流速大幅降低，大颗粒粉尘在重力作用下直接沉降落入灰斗，较细的粉尘则随气流折向向上进入中部的过滤仓室，通过滤袋的筛分、惯性碰撞、静电吸附等多重作用被截留在滤袋外表面，

　　净化后的气流透过滤袋进入上部的净气室，最终从顶部出风口接入引风机排出。为了避免滤袋表面积尘过厚造成设备阻力持续升高，设计中预留了脉冲清灰机构的安装空间，可通过定时或定阻模式触发高压脉冲气流反吹，将滤袋表面附着的粉尘层振落至下部灰斗，灰斗底部配置卸灰阀接口，可配套星形卸料器实现连续密闭排灰，避免漏风影响除尘效率。设备主体采用模块化箱室拼接结构，单块壁板采用折弯加筋的钢板制作，既可以减少焊接变形量，也能提升箱体整体刚度，承受引风机运行产生的负压荷载，避免箱体被吸瘪变形。外部配套的检修钢平台采用型钢焊接框架搭配花纹钢板铺设，四周设置1.2米高的防护栏杆与100mm高的挡脚板，爬梯采用带护笼的直梯结构，

　　护笼从距离地面2米高度开始连续设置至平台顶面，完全满足高空检修作业的安全规范要求，平台预留了足够的检修操作空间，可供运维人员更换滤袋、检修清灰机构与顶部阀门时使用，爬梯踏步采用防滑花纹钢板制作，踏步间距控制在300mm以内，符合人工攀爬的人机工程学要求。安装边界方面，设备整体采用四支型钢支腿落地安装，支腿底部设置带地脚螺栓孔的安装底板，安装时需要在地面浇筑对应厚度的混凝土基础，保证基础平面度误差不超过2mm/m，避免设备安装后出现倾斜导致灰斗排灰不畅；设备进风口、出风口均采用标准法兰连接结构，对接管道时需要加装密封垫片减少漏风率，设备整体需要做可靠接地，避免粉体摩擦产生静电积聚引发燃爆风险，针对处理易燃易爆粉尘的工况，

　　还可在箱体侧面预留防爆泄压口的安装位置，匹配相应的防爆安全设计要求。从结构细节来看，滤袋安装孔板设置在中部箱体与上部净气室之间，孔板采用数控冲压加工，保证孔位精度，滤袋与孔板之间采用弹性涨圈密封，避免未过滤的含尘气流短路进入净气室；灰斗侧壁设置了检修人孔，可在停机时进入灰斗内部清理积灰、检查卸灰阀工况，灰斗侧壁角度设计为60度以上，避免粉尘在斗壁滞留搭桥造成堵灰。
