剖分式立式滑动轴承座支撑结构

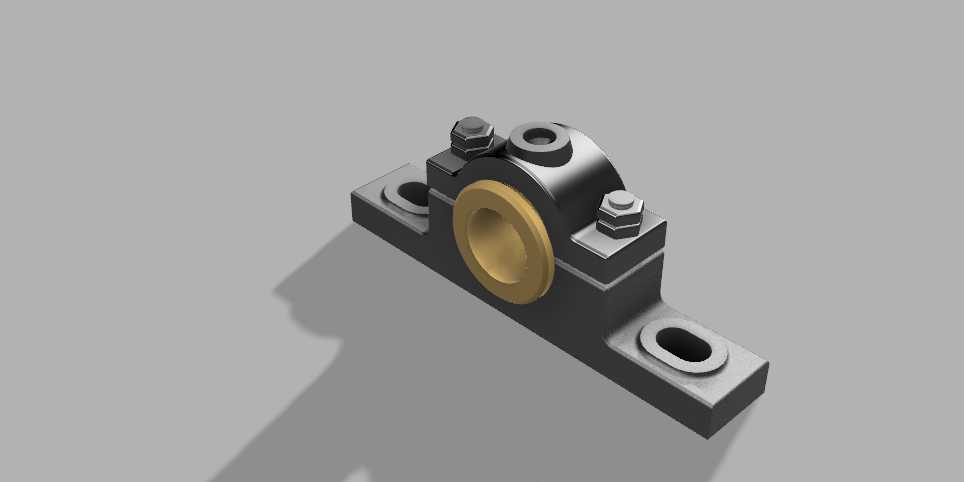

　　这套支撑结构主要用于旋转轴系的径向承载与位置约束，常见于输送机驱动端、小型减速机输出侧、搅拌设备支承段以及通用传动装置中。底座采用整体铸造后加工的思路，底部两侧伸出安装耳，耳板上开设长圆形安装孔，孔位方向允许装配时沿轴向微调，能够补偿机架焊接或钻孔带来的少量位置偏差。底座与机架接触面需要在加工后保证平面度，避免螺栓压紧后轴承孔产生扭曲变形。

　　轴承部分采用对开式布置，下座与上座通过两侧螺栓和六角螺母锁紧，中间容纳带黄铜色泽的轴衬。轴衬内孔直接与转轴配合，承担径向载荷，并在运转过程中通过油孔或油杯引入润滑剂，降低轴颈与衬套之间的摩擦。上座顶部保留润滑接口位置，便于日常维护时补脂或注油；剖分面则方便在不拆卸整根轴的情况下检查衬套磨损、更换易损件，这对连续生产线上的设备维护很有实际意义。

　　从结构受力看，底座中央的半圆承窝与轴衬外圆贴合，载荷经轴衬传递到下座，再分散到底板和连接螺栓；两侧紧固螺栓需要在装配时按对角顺序均匀拧紧，防止上座偏压造成轴衬间隙不均。轴衬与座孔之间宜保持适当过盈或过渡配合，而轴衬与轴颈之间保留设计间隙，使轴在热膨胀和润滑膜形成后仍能平稳转动。

　　建模时需要重点控制轴承孔中心高，它决定轴系与联轴器、带轮或链轮的对中精度；底板厚度、加强肋过渡和螺栓凸台高度则影响刚性与铸造工艺性。外形边界上，安装耳外伸尺寸要满足扳手空间，螺母上方应预留拆装高度，底座长度方向不得与邻近机架梁、护罩或管路干涉。若用于粉尘或潮湿环境，还可在剖分槽处增加密封或挡油结构，在保持支承能力的同时减少润滑剂外泄和杂质进入。
