做传动结构设计快十二年,经手的支撑类零件少说也有几百套,这种剖分式立式轴承座是轻工输送、小型设备传动段最常用的支撑件,没有之一。很多刚入行的设计师总觉得轴承座是标准件直接选型就行,真到现场装调的时候才发现,安装孔位差两毫米、轴承座中心高不对、上盖螺栓干涉密封件的问题比比皆是,所以手里备一套参数准确的三维模型,比翻十本样本手册都管用。
先说实际应用场景,这类轴承座大多用在转速不超过1500rpm、径向载荷为主的传动场合,比如小型皮带输送机的托辊支撑、食品包装线的从动辊固定、小型农机的传动轴支撑、普通风机的叶轮轴定位,甚至很多非标自动化设备的同步带轮轴支撑,都能看到它的身影。它最大的优势就是剖分式结构,不用把整根轴上的联轴器、带轮、齿轮全部拆下来,只要拧开上盖的两个锁紧螺栓,就能直接更换轴承或者调整轴的位置,后期维护的效率比整体式轴承座高太多,尤其是在设备排布紧凑、轴端没有足够抽轴空间的工位,这个结构优势会被放得很大。

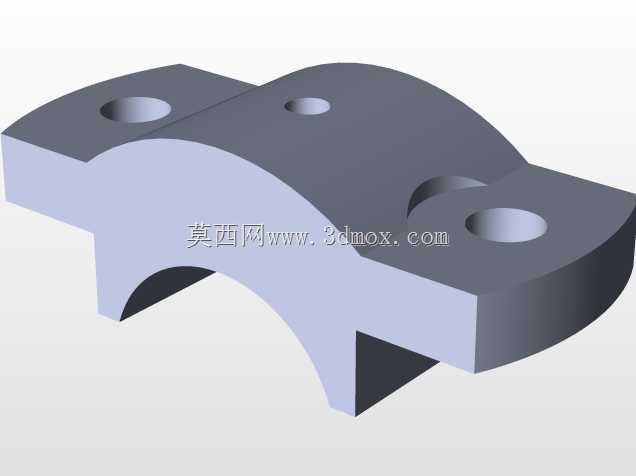

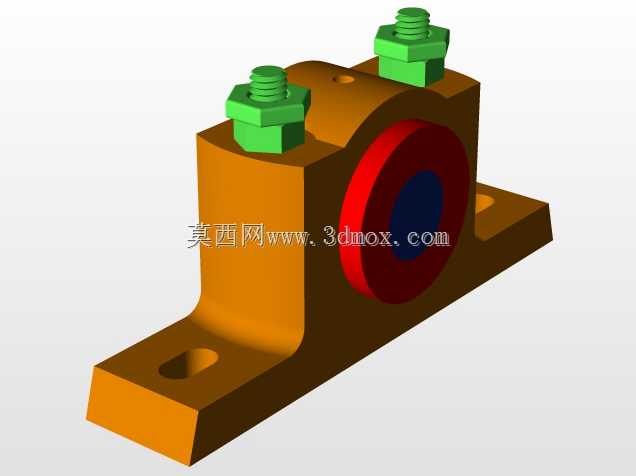

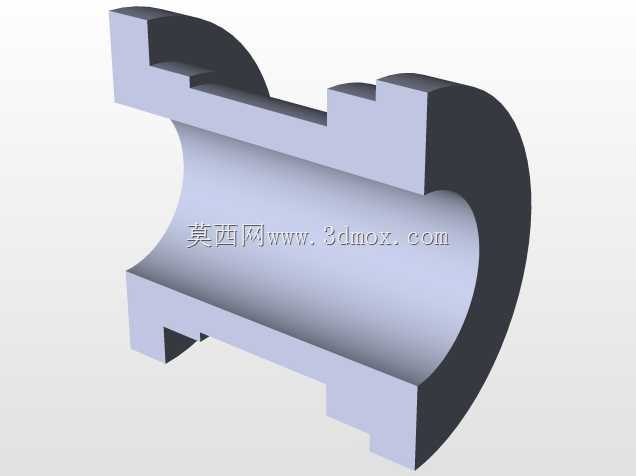

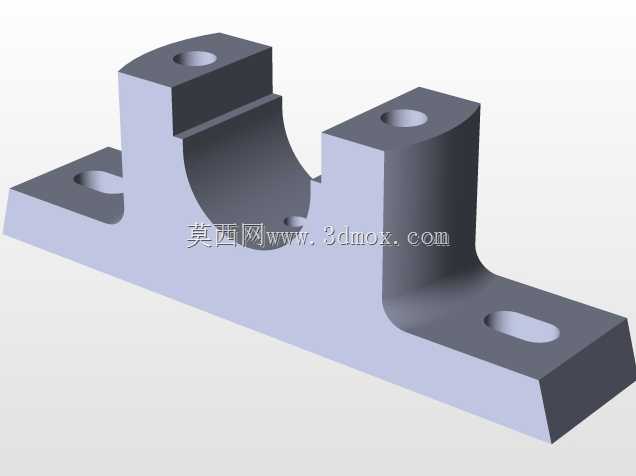

从功能特性来说,这个模型还原的是最经典的灰铸铁材质剖分座结构,底座带两个长圆形安装孔,不是圆孔——这个细节很多新手建模的时候容易做错,长圆孔的作用是安装的时候可以微调轴承座的轴向位置,补偿机架焊接或者机加工的位置误差,不用强行撬轴找正,能大幅降低安装应力。上盖和底座的配合面是精密加工的止口结构,不是平面对接,合盖的时候能自动定位同轴度,不会出现上下座错位卡轴承的问题。两个六角头锁紧螺栓配了加厚平垫,预紧的时候能把上盖的压紧力均匀分布在轴承外圈上,不会因为局部压应力过大硌伤轴承外圈,影响轴承游隙。轴承安装位是台阶孔结构,靠孔肩定位轴承外圈的轴向位置,端盖侧预留了密封件的安装槽,可以装毡圈油封或者骨架油封,防止粉尘、切削液或者其他杂物进入轴承内部,也能避免轴承润滑脂泄漏,适合多尘、有少量喷淋的生产环境。
说下设计思路,这类轴承座的建模逻辑其实是从安装边界倒推的:首先要确定适配的轴承外径和宽度,以此定出轴承孔的直径和深度,再根据轴的中心高要求,算出底座底面到轴承孔中心的垂直距离——这个尺寸是核心安装参数,中心高错了,整根轴的水平度就没法保证,运转的时候会产生附加径向力,轻则轴承发热异响,重则断轴。然后是底座的安装孔距,要匹配常用的型材安装尺寸或者机架钢板的预留孔位,长圆孔的长度一般留3-5mm的调节余量,宽度比配套的安装螺栓大1mm就行,太大了螺栓预紧的时候容易滑位。上盖的螺栓孔位置要避开轴承外圈的正上方,防止螺栓拧紧的时候压力直接压在轴承滚动体上,两个螺栓对称分布在轴承孔水平中心线两侧30度左右的位置,压紧力的合力刚好指向轴承中心,压紧效果最好。轴承座的壁厚不是均匀的,安装孔位置和轴承孔周围要做加厚处理,其他非受力位置可以适当做减重凹腔,既保证刚性,又不会浪费材料,铸件的拔模斜度一般取1-1.5度,过渡圆角全部做R3-R5,避免铸造的时候出现应力集中开裂的问题。
再讲安装边界的尺寸逻辑,这个结构的底座厚度一般取轴承内径的0.8-1倍,保证安装螺栓拧紧的时候底座不会变形;上盖的厚度比底座薄20%左右,因为上盖主要承受压紧力,不需要承受底座那样的支撑弯矩;两个锁紧螺栓的规格一般比同规格整体式轴承座的螺栓大一个等级,因为剖分结构的预紧力要足够克服轴运转时的振动,防止合盖面出现缝隙。安装的时候要注意,底座和机架的接触面要加工平整,不能有焊渣、毛刺,固定螺栓要加弹簧垫圈防松,轴承装进去之前要在配合面涂少量润滑脂,上盖螺栓要分两次对角拧紧,不能一次把一个螺栓拧死,不然会出现上盖偏斜,轴承卡滞的问题。另外这个结构的轴承孔是贯通的,两端都可以伸出轴,也可以在一端装闷盖,做单端支撑使用,适配性很强。
很多人建模的时候容易忽略的细节是轴承座底部的安装面不是整个面接触,而是在两个安装孔周围做凸台,中间位置凹进去1mm左右,这样即使机架安装面有轻微的平面度误差,也能保证两个安装凸台贴合紧密,不会出现整个底座悬空、螺栓拧紧后轴承座变形的问题。还有上盖和底座的剖分面,要做0.05mm左右的错位余量?不对,应该是加工的时候保证剖分面的平面度在0.02mm以内,合盖之后轴承孔的圆度误差不超过0.01mm,不然轴承装进去之后圆度超差,运转噪音会很大。另外这个模型里的轴承外圈和座孔的配合选的是H7/js6,属于过渡配合,既方便装拆,又不会在运转的时候出现外圈跑圈的问题,适合普通载荷的传动场合,如果是冲击载荷大的工况,配合要选紧一点的H7/k6,不过那样装拆的时候就需要用铜棒敲击或者热装,维护起来麻烦一点。
实际选型的时候还要注意,这种立式剖分座的额定载荷是按轴承的额定动载荷算的,不能超过样本标注的极限载荷,要是用在有轴向力的场合,还要在轴承端盖加止推结构,不然轴会窜动。另外如果是在腐蚀环境里用,材质要换成不锈钢或者做表面喷塑处理,普通灰铸铁件容易生锈,不适合食品、化工类的工况。建模的时候把这些细节都做准,出工程图或者做装配仿真的时候才不会出问题,不用等到生产加工的时候才发现尺寸不对,耽误项目进度。
