传动设备用铸造齿轮箱端盖壳体结构

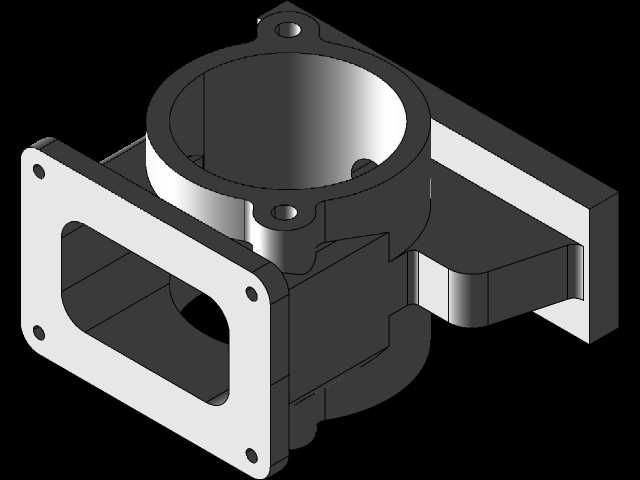

　　这款齿轮箱端盖壳体多用于中小功率开式或半开式齿轮传动单元，常见于轻工输送线、小型农机传动端、机床辅助进给箱以及非标自动化设备的动力转接部位，核心作用是包覆齿轮副、轴承与润滑腔，同时承担轴系定位、外部接口对接和防护密封的功能。从结构布局来看，壳体主体采用一体化铸造成型思路，上部设置大尺寸圆形开口，用于嵌入轴承座或配合箱盖完成内腔封装，开口端面预留多个带孔凸台，孔位沿圆周方向分布，可直接穿装紧固螺栓，凸台局部加厚处理，避免螺栓预紧时局部应力集中导致铸件开裂。壳体一侧延伸出矩形法兰对接面，法兰轮廓做了外伸加宽设计，四角布置贯通安装孔，该面用于对接动力输入侧的连接座或者电机法兰，法兰内圈开出矩形通腔，可供联轴器、

　　传动轴或者传动带轮伸入箱体内部，法兰端面预留精加工余量，实际加工后可保证对接面与轴承孔轴线的垂直度，降低轴系运转时的不同心误差。壳体另一侧延伸出方形管状接口，该接口可作为输出端的轴伸通道，也可根据装配需求作为润滑脂加注、观察口或者传感器安装位，接口外壁做了加厚拔模斜度，适配砂型铸造的工艺要求，避免铸件冷却时出现缩孔、壁厚不均的缺陷。壳体底部设置弧形承托轮廓，和箱体内腔的齿轮回转轨迹匹配，既可以减少壳体内部多余的储油死角，也能让壳体整体壁厚保持均匀，降低铸造残余应力。安装边界方面，圆形主腔的内径需匹配内置轴承的外圈尺寸，端面凸台的孔位间距要和配对箱盖的螺栓孔完全对应，侧方法兰的外轮廓尺寸不能超出配套设备的安装空间，

　　法兰孔的位置度需要控制在装配公差范围内，保证对接时无需强行修配。建模过程中优先还原铸件的毛坯形态，再对配合面、安装孔、密封槽位置做机加工特征的区分，所有转角位置均设置铸造圆角，避免直角位置出现应力集中，壳体的壁厚根据腔体大小做渐变设计，承载螺栓预紧力的凸台位置局部增厚，非受力的外壁区域适当减薄，在保证结构刚性的前提下控制铸件整体重量。实际工况中该端盖需要承受齿轮啮合产生的径向振动、轴承运转的轴向作用力，同时阻隔外部粉尘、切削液进入润滑腔，因此结构上在各个对接面均预留了密封垫片的安装空间，安装孔周边的凸台高度一致，保证垫片压紧后受力均匀，不会出现局部渗漏的问题。
