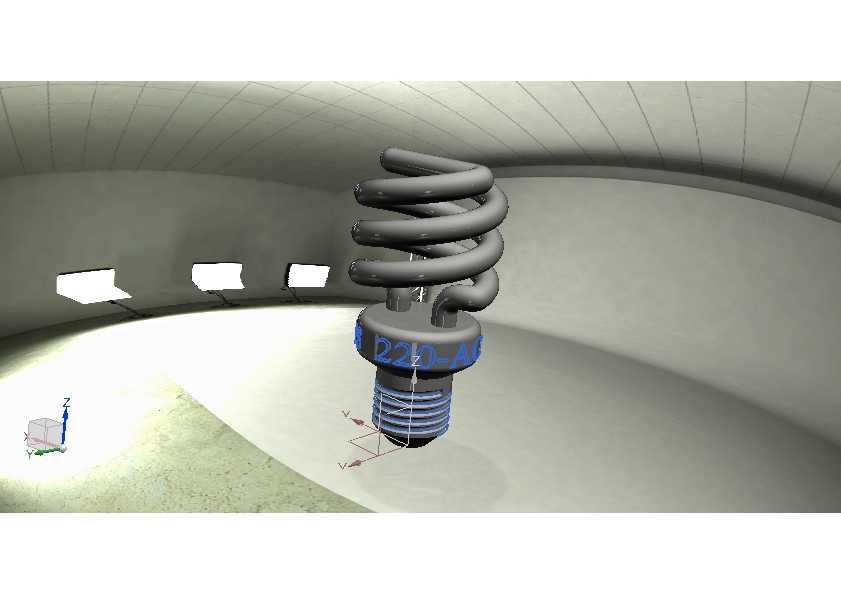

螺旋紧凑型节能荧光灯三维结构设计

　　日常照明场景里，紧凑型荧光灯的应用覆盖了民用家居、商用办公、工业辅助照明等多个领域，相比传统白炽灯，这类螺旋结构的CFL灯泡能在同等光通量下降低七成以上的能耗，同时兼顾更长的使用寿命，在LED照明普及前的很长一段周期内，都是替代高能耗白炽灯的核心照明器件。这款螺旋CFL灯泡的结构设计，完全围绕实际安装替换的通用性需求展开，首先是灯头部分采用标准E27螺口规格，螺纹尺寸严格匹配通用螺口灯座的安装公差，螺口金属部分的高度、螺纹牙距都遵循民用照明电器的通用安装标准，不需要额外改造灯座就能直接替换原有白炽灯，安装边界完全适配现有室内照明的灯位尺寸，不管是桌面台灯、吊顶灯座还是壁灯接口，都能实现无调整适配。

　　螺旋灯管部分的结构设计是整个产品的核心，区别于早期U型管的紧凑型荧光灯，螺旋盘绕的结构能在有限的腔体空间内排布更长的荧光灯管，在不增大灯泡整体外径的前提下提升光效输出，灯管的螺旋升角、盘绕圈数都经过结构校核，既保证灯管弯折处的管壁厚度均匀，避免加工过程中出现管壁薄厚不均导致的漏气、荧光粉涂覆不均匀问题，也能让灯管点亮后的光照覆盖角度更均匀，减少照明区域的明暗差。灯头与灯管衔接的塑料基座部分，内部预留了镇流器电路的安装腔体，腔体的尺寸刚好匹配紧凑型荧光灯专用的电子镇流器排布空间，基座外壁的防滑纹路设计，方便安装时徒手拧动灯泡，不需要额外借助工具就能完成拆装替换，同时基座与螺口灯头的衔接处做了限位台阶，

　　避免安装拧动时过度旋入导致灯座内部触点受力变形。从实际使用的功能特性来看，这款螺旋CFL灯泡的整体外径控制在50mm以内，总长度不超过110mm，能适配绝大多数带灯罩的照明灯具，不会出现灯泡尺寸过大无法装入灯罩的问题；螺旋灯管的盘绕结构让光源的发光点更集中，搭配磨砂灯罩时的光线漫射效果更柔和，不会出现多U型管结构带来的条状阴影问题。设计过程中首先要确认的是安装接口的通用性，所有尺寸边界都优先匹配现有通用灯座的安装要求，避免出现产品做出来无法适配现有安装场景的问题；其次是灯管盘绕的曲率半径，曲率过小会导致灯管弯折处的玻璃应力集中，生产和运输过程中容易出现碎裂问题，曲率过大则会增大灯泡整体尺寸，失去紧凑型替换的优势，

　　因此螺旋段的每一圈管径间距、弯折半径都做了参数化校核，保证玻璃管弯折成型的工艺可行性。另外灯头部分的导电触点设计，采用中心触点加侧方螺纹导电的标准结构，触点的突出高度符合安全规范，既能保证和灯座内部触点的可靠接触，也不会因为触点突出过高导致安装时出现短路风险；基座部分的阻燃塑料材质选型对应的结构壁厚，也在建模时做了预留，保证内部电子镇流器工作产生的热量能通过基座和金属灯头有效散出，避免长时间工作时内部温度过高影响元器件寿命。在商用照明场景中，这类螺旋CFL灯泡常被用于筒灯、格栅灯盘的光源替换，因此模型的整体外形尺寸也考虑了这类嵌入式灯具的安装空间，螺旋段的最大外径不会超过筒灯的开孔内径，安装后不会出现灯泡卡在灯筒内部的问题；灯管末端的电极引线排布，在模型结构里也预留了穿线通道，从灯管端部穿过基座内部连接到镇流器电路板，走线路径避开了基座的安装受力位置，避免拧动灯泡时引线被挤压磨损。不同于直管型荧光灯需要搭配专用灯架使用，这款紧凑型螺旋CFL的一体化结构把镇流器、灯管、灯头整合为一个整体，用户端不需要额外搭配其他配件，直接替换原有白炽灯泡就能使用，这种设计思路也是这类产品能快速普及的核心原因，建模过程中每一处结构的尺寸设定，都围绕“直接替换、无需改造”的核心需求展开，没有多余的异形结构，所有外轮廓尺寸都在通用照明灯泡的尺寸公差范围内。
