全地形车管式防护防滚架结构设计

　　这套管式框架结构主要适配非道路全地形越野车辆的驾乘舱安全防护需求，在非铺装路面穿越、林道越野、场地竞技等场景下，当车辆出现侧翻、滚转、坡面倾覆等意外工况时，框架结构能够率先承接外部冲击载荷，在驾乘人员周边形成稳定的刚性生存空间，避免车身变形挤压驾乘舱，同时也可作为车身覆盖件、附属配件的安装承载基体，整合灯具、外挂储物、护板等部件的安装点位。从结构设计逻辑来看，整体采用空间桁架式布局，主承力管沿车辆纵向从前部乘员腿部区域向后延伸至车尾动力舱上方，横向连接管按照驾乘人员的头部、肩部、躯干外侧的安全边界排布，所有管材交汇节点均采用相贯线贴合焊接的处理方式，避免出现应力集中的尖角对接结构，保证载荷传递路径连续顺畅。

　　设计过程中首先明确了驾乘舱的最小安全边界：框架内侧距离驾乘人员头盔外侧预留不小于80mm的变形缓冲间隙，肩部区域横向预留不小于50mm的活动余量，避免车辆受冲击产生小幅变形时直接接触驾乘人员；前部框架向下延伸至车身主安装梁位置，与底盘纵梁形成刚性连接，后部框架与车尾动力舱安装支座对接，保证整个防滚架与底盘形成一体化承力结构，避免冲击时连接点断裂失效。主承力管材选用的规格匹配全地形车的整备质量与越野工况的冲击载荷，纵向主支撑管采用更大管径的无缝管材，横向辅助支撑、斜向加强管在保证结构抗扭刚度的前提下适当优化管径，平衡整体结构重量与强度需求，斜向加强筋的排布重点覆盖侧翻时最易受力的侧面A柱、顶部横梁区域，

　　通过三角形稳定结构减少框架受侧向冲击时的形变量。安装边界方面，框架底部设置了6处与底盘主梁对接的安装支座，支座处采用加强垫板与管材焊接，安装孔位匹配常规全地形车底盘的通用安装间距，不需要对原有底盘结构做大规模切割改动即可完成装配；框架顶部预留了通用附件安装螺孔，可适配车顶行李架、辅助射灯等外挂部件的安装，侧面预留的安装点位可固定车门护板、侧向防护杠等附属结构。从实际使用的角度出发，这套结构在设计时规避了常规简易防滚架的常见缺陷：没有出现管材走向遮挡驾乘人员上下车通道的问题，侧方框架的下沿高度与驾乘人员胯部位置齐平，上下车时不会出现磕碰；前部框架的倾斜角度匹配常规全地形车的前挡风安装角度，不会遮挡驾驶视线；

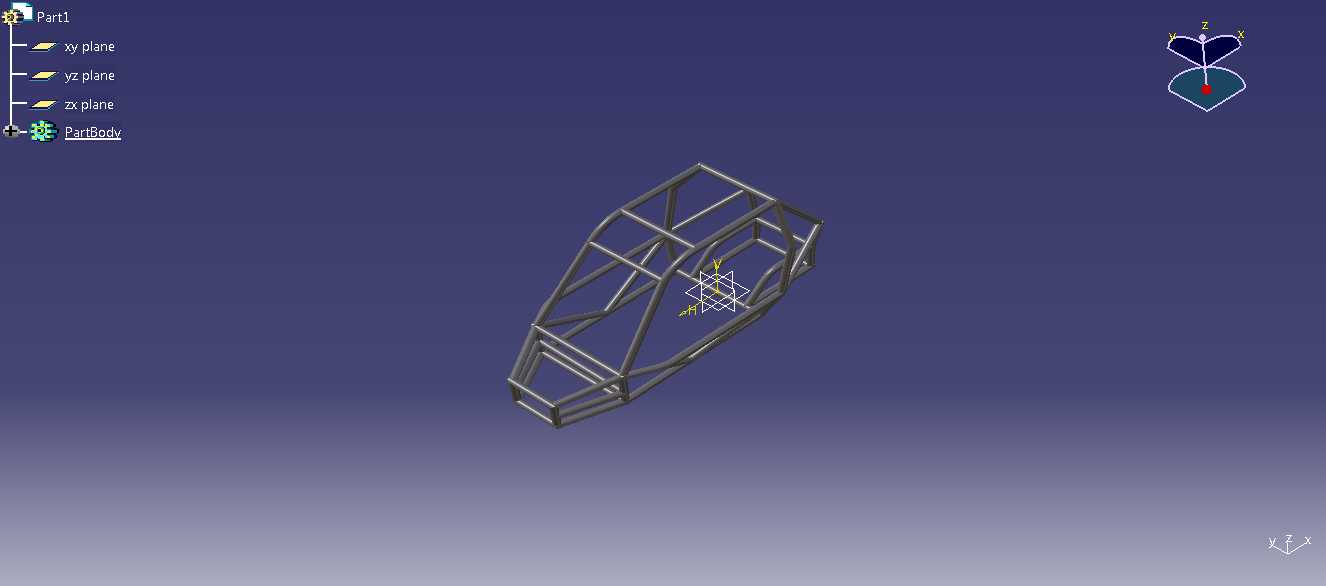

　　顶部横梁的弧度做了圆弧过渡处理，避免滚转时尖锐的棱角直接接触地面造成应力集中，同时圆弧结构能够更好地分散冲击载荷，减少单点受力过大出现管材弯折的概率。结构抗扭性能方面，通过多组斜向支撑的排布，整个框架在承受侧向3倍整车重量的载荷时，驾乘舱区域的形变量控制在安全阈值以内，不会出现框架侵入生存空间的情况；纵向抗冲击能力上，前部延伸的支撑结构能够在车辆正面碰撞障碍物时，配合底盘纵梁吸收部分冲击能量，减少传递到驾乘舱的冲击力。在细节处理上，所有管材的端口都做了封堵处理，避免越野过程中泥水、沙尘进入管材内部造成锈蚀，延长结构的使用寿命；所有焊接节点的位置都避开了驾乘人员可能接触到的区域，焊接完成后打磨掉焊渣凸起，避免装配和使用过程中划伤人员或覆盖件。这套结构既可以作为原厂全地形车的安全升级配件，也可用于自制越野全地形车的车架上部防护结构设计参考，建模过程中完整还原了每一段管材的空间走向、相贯线切口形态、安装支座的结构细节，能够直接用于后续的工程出图、管材下料、焊接工装设计等生产环节，不需要再做额外的结构修正。
