工业传动用外链片式链条结构设计

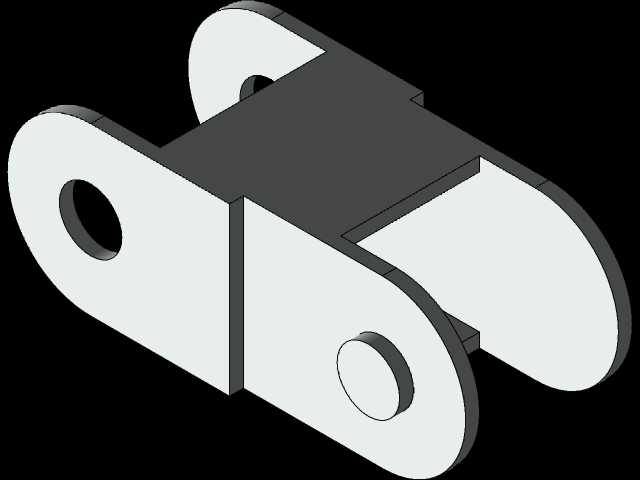

　　在各类工业传动、物料输送场景中，链条作为挠性传动的核心部件，相比带传动具备传动比精准、承载能力强、可适应高温油污恶劣工况的优势，广泛应用于输送线、机床传动、农机、物流分拣设备等领域。本次呈现的链节为标准滚子链的外链节单元，是组成整根链条的基础受力构件，其结构设计直接决定整链的抗拉强度、疲劳寿命与运行稳定性。从结构组成来看，该外链节包含两片对称布置的外链板、一根过盈配合压入外链板孔位的销轴，外链板采用8字形轮廓设计，这种轮廓并非随意造型，而是通过等强度设计思路，让链板各个截面的受力尽可能均匀，避免局部应力集中导致的链板断裂失效——链板中部的收腰结构刚好抵消销轴孔处的应力集中效应，两端的圆弧过渡则减少了链板与相邻内链节、

　　链轮啮合时的干涉与磨损。外链板上的两个销轴孔，其中一个为固定销轴压装位，与销轴采用过盈配合，保证运行过程中销轴不会与外链板发生相对转动，另一个孔位则是与相邻链节的销轴配合的铰接位？不对，外链节的两个孔均压装销轴，销轴另一端与内链节的套筒形成间隙配合，实现链节之间的灵活铰接，保证链条可以顺畅绕入链轮齿槽完成啮合动作。从安装边界来看，该链节的链板厚度、孔中心距严格匹配对应型号链条的节距参数，节距是链条最核心的尺寸参数，直接决定链条与链轮的适配性，若节距存在偏差，会出现啮合卡滞、跳齿、磨损加剧等问题；外链板的外轮廓宽度、销轴伸出长度则需要匹配对应链轮的齿宽、链道间隙，避免运行过程中链板与链轮侧板、导轨护板发生剐蹭。在实际应用选型时，

　　需要根据传递功率、运行速度、工况环境确定链条的型号等级，比如重载冲击工况下需要选用加厚链板、热处理强化销轴的链条，而高速轻载的精密传动场景则需要选用高精度、小间隙配合的链条。设计这类链节结构时，首先要确定核心参数节距，再根据额定载荷计算链板的厚度、销轴的直径，保证链板的抗拉强度、销轴的抗剪切强度满足设计安全系数要求，通常静载下安全系数不低于5，动载疲劳工况下安全系数需要提升至8-10。外链板的外形设计除了满足等强度要求，还需要考虑冲压加工的工艺性，轮廓的圆弧半径、孔边距都要符合冲压模具的设计规范，避免冲压过程中出现毛刺、开裂等问题；销轴与链板的压装力需要控制在合理范围，压装力过小会导致销轴松动脱落，压装力过大则会导致链板变形、
