SPG30直流行星减速电机三维结构设计

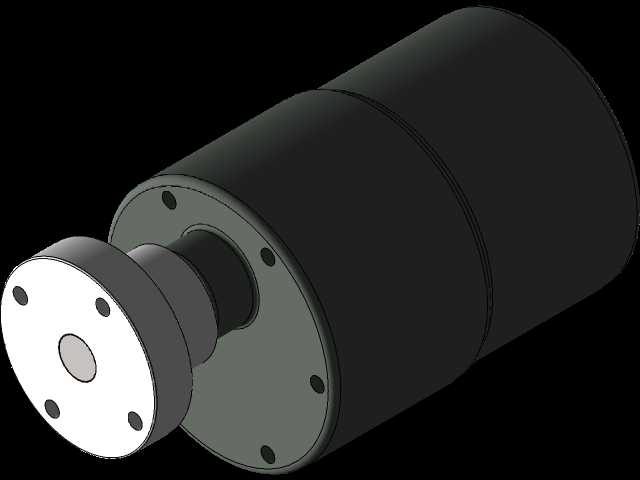

　　这款SPG30减速电机的三维建模过程中，首先要明确其核心应用场景——这类小体积减速动力单元，常被嵌入小型自动化执行终端、智能办公设备传动模组、民用消费类电子的动力输出端，还有部分小型通讯设备的调节机构里，对安装空间的约束远大于大功率工业电机，所以建模初始阶段就要把安装边界的尺寸优先级拉满，不能只盯着电机本体的外形做复刻。从结构拆分来看，该电机采用直流行星减速结构，输出端自带安装法兰盘，法兰上的六个安装孔采用均布设计，孔位公差在建模时要预留装配间隙，实际选型时要注意，这几个安装孔的中心圆直径是固定值，和配套的安装支座、联轴结构的孔位必须完全匹配，不然现场装配时会出现孔位错位，强行锁附会导致电机输出轴受径向力，长期运行会加速轴承磨损，甚至出现输出轴卡滞的问题。电机本体采用分段式圆柱外壳，从输出端往尾座方向看，第一段是减速箱壳体，采用深灰色硬质金属材质建模，内部容纳行星齿轮减速组，这部分的壁厚在建模时做了等厚处理，实际生产中这个壳体既要承受减速组传递的径向扭矩，还要兼顾散热需求，所以壁厚不能过薄，不然长期满负载运行会出现壳体形变，导致齿轮啮合间隙变大，传动噪音上升。输出轴端的白色法兰是安装定位基准面，这个端面的平面度在建模时做了形位公差约束，实际装配时这个面要和被驱动部件的安装面完全贴合，不能有倾斜，不然会导致输出轴的同轴度超差，运转时出现跳动。输出轴中心的定位孔是和配套联轴器配合的基准，建模时这个孔的深度和直径都做了精确还原，选型时如果要替换联轴器，

　　必须匹配这个轴径和定位孔尺寸，不能随意选用大间隙的配合件，不然传动过程中会出现回差，影响传动精度。很多刚接触小型电机选型的结构工程师容易忽略尾端的壳体尺寸，这款电机的尾段是直流电机的本体部分，直径比减速箱段略大，建模时特意做了阶梯过渡，实际安装时要给尾端预留足够的散热空间，不能把尾端完全贴在设备内壁上，不然电机运行时产生的热量无法散出，会导致绕组温度过高，缩短电机使用寿命。从功能特性上来说，这款减速电机的输出转速经过行星齿轮组减速后，扭矩比同尺寸的普通直流电机高出数倍，适合低转速大扭矩的小负载传动场景，比如小型阀门的开关驱动、通讯设备天线的角度调节、小型传送带的动力输入，这些场景不需要太大的输出功率，但对安装体积、运行噪音、传动平稳性有较高要求。建模过程中，内部的行星齿轮组做了简化处理，但保留了齿轮的啮合间隙参数，实际做运动仿真时，可以通过这个间隙参数模拟传动回差，给选型的工程师提供参考——如果应用场景对传动回差要求较高，就需要选用精密级的减速版本，普通版本的回差适合对定位精度要求不高的通用场景。安装边界方面，除了法兰盘的安装孔位，还要注意电机本体的总长度，从输出法兰端面到电机尾端的总长度是固定值，在做设备内部布局时，要在尾端预留至少3mm的间隙，一方面方便布线，另一方面避免电机运行时的振动传递到设备壳体上产生共振。输出轴的伸出长度也做了精确建模，配套的联轴器不能完全顶到法兰端面，要预留0.5到1mm的轴向间隙，避免电机运转时输出轴受热膨胀，

　　顶到联轴器导致轴向负载过大。很多人在做这类小型电机的装配时，容易把锁紧螺丝拧得过紧，其实法兰盘的安装螺丝只需要达到规定的锁紧扭矩即可，过大的锁紧力会导致法兰壳体形变，压迫内部的轴承，导致轴承运转阻力变大，电机空载电流上升，长期运行会烧坏绕组。另外，这款电机的出线方向在建模时做了通用化处理，实际应用中可以根据安装空间调整出线方向，避免线材和周边结构件产生干涉。从设计思路上来说，这类小型减速电机的结构设计核心是在有限的体积内最大化输出扭矩，同时保证运行的可靠性，所以减速箱的齿轮模数都比较小，壳体的结构尽量紧凑，没有多余的冗余结构，这也要求选型的工程师在做结构设计时，必须严格遵守电机的安装尺寸要求，不能随意修改安装孔位或者切削电机壳体，

　　不然会破坏电机的原有结构强度，导致运行故障。做三维建模的时候，特意把各个部件的配合面做了不同颜色的区分，方便结构工程师在做装配干涉检查时，快速识别配合基准面，比如输出法兰的安装面是白色，减速箱壳体是深灰色，电机本体是黑色，输出轴是金属灰色，这样在装配体里导入这个模型的时候，不需要逐个点开部件就能快速区分各个结构部分，提升设计效率。还要注意的是，这类电机的输出轴不能承受过大的径向力，所以在做传动结构设计时，尽量选用柔性联轴器，或者在输出端额外加装支撑轴承，不要让皮带轮、齿轮这类传动件的径向负载直接作用在电机的输出轴上，不然会大幅缩短电机的使用寿命。如果是用在垂直传动的场景，还要考虑断电时的自锁问题，这款电机本身不带自锁功能，如果需要断电保持位置，要额外加装刹车结构或者选用带自锁的蜗轮蜗杆减速版本，不能直接用这款电机做垂直负载的驱动，不然断电后负载会下滑，引发设备故障。
