乘用车轻量化五辐式合金轮毂结构设计

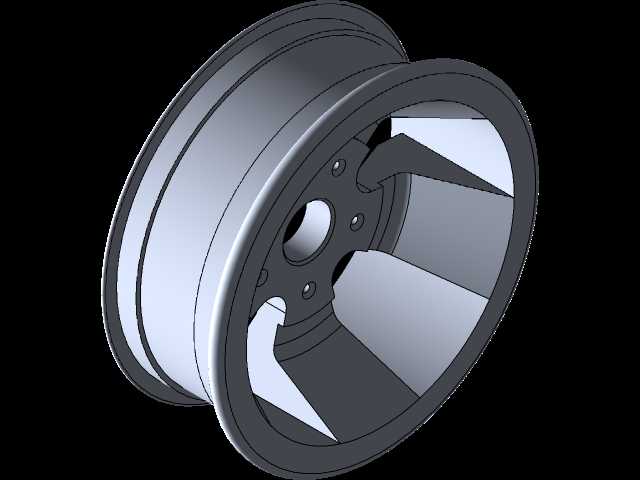

　　该合金车轮主要面向民用乘用车行走系统配套场景，适配常规家用轿车、小型SUV的非承载式轮端安装需求，是车辆行走系统中连接轮胎与车轴的核心承载部件，承担整车垂直载荷传递、行驶过程中横向与纵向力矩传导的核心作用，同时兼顾制动系统散热、行驶动平衡稳定性的功能需求。从设计思路来看，这款轮毂采用五辐式开放式辐条结构，辐条截面做了渐变式厚度设计，靠近轮心安装座的位置辐条厚度更大，向轮辋边缘延伸时逐步收窄厚度，这种设计一方面可以在保证轮辐抗弯、抗扭强度的前提下，尽可能降低轮毂整体重量，实现簧下质量减重，提升车辆悬挂系统的响应速度；另一方面开放式的辐条间隙可以为制动盘、制动卡钳预留充足的通风空间，

　　车辆连续制动时产生的热量可以通过辐条间隙形成的空气流道快速散出，避免制动系统热衰减带来的安全隐患。轮辋部分采用常规深槽式结构设计，轮缘位置做了加厚翻边处理，匹配常规真空轮胎的安装尺寸要求，胎圈座位置的直径公差控制在民用轮辋标准公差范围内，能够保证轮胎安装后的气密性，避免高速行驶时轮胎脱圈、漏气的风险。轮心位置的安装面采用平面贴合设计，分布的螺栓孔位置按照常规乘用车PCD节圆尺寸排布，中心孔预留了适配轮毂轴承轴头的配合间隙，安装时可以通过中心孔与轴头的配合实现初步定位，再通过轮毂螺栓的预紧力实现车轮与转向节/后桥法兰的刚性连接，螺栓孔周边做了局部加厚处理，避免螺栓预紧时应力集中导致的轮毂开裂问题。从安装边界来看，

　　这款轮毂的ET偏距设置偏向常规家用车的适配范围，安装后不会超出车身翼子板的外轮廓，同时辐条背面的凹陷深度预留了足够的卡钳避让空间，适配常规浮动式制动卡钳的安装尺寸，不需要额外加装垫片或者修改轮端结构即可完成装配。轮毂的整体外形采用流线型辐条造型，辐条表面做了平滑过渡处理，没有尖锐的凸起或者棱角，一方面可以降低车辆行驶时的风阻系数，另一方面也能减少行驶过程中泥水、砂石在辐条表面的附着，降低日常清理的难度。在结构强度设计上，这款轮毂的材料选用铸造铝合金材质，整体壁厚分布遵循载荷传递路径优化原则，应力集中的安装座、辐条根部、轮缘位置壁厚适当增加，非主要承载的辐条中部、轮辋中段位置适当减薄，在满足轮辋径向冲击、弯曲疲劳试验标准要求的前提下，

　　尽可能控制整体重量，相比同尺寸钢制车轮可以降低30%左右的簧下质量，对于提升车辆燃油经济性、改善操控响应性有明显帮助。轮辋的气门嘴孔位置设置在两辐条之间的轮辋段上，避开了辐条的遮挡位置，安装气门嘴时不需要额外调整角度，后期充气、胎压监测模块的安装维护都更加方便。轮辐的造型设计同时考虑了动平衡校准的需求，整体结构沿中心轴对称分布，初始铸造后的动平衡余量控制在较小范围内，减少后期校准需要粘贴的平衡块重量，避免高速行驶时平衡块脱落带来的动平衡失效问题。这款轮毂的设计没有采用过于复杂的曲面造型，结构工艺性较好，适合采用低压铸造工艺批量生产，模具结构简单，成品率较高，能够有效控制生产成本，适配民用乘用车大规模配套的需求。
