汽车轮毂轴承单元精密结构设计

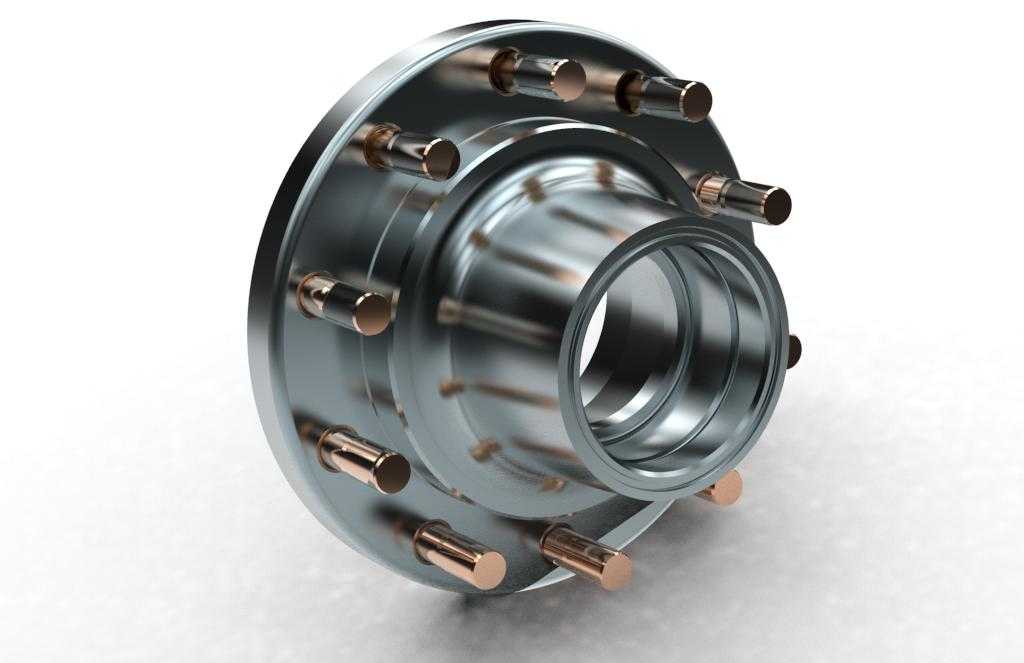

　　该轮端连接部件主要应用于乘用车辆与轻型商用车辆的底盘行走系统，作为车轮与车桥之间的核心承载传力构件，同时承担径向载荷、轴向冲击载荷的传递，以及制动扭矩、驱动扭矩的输出衔接作用，是保障车辆行驶稳定性、转向平顺性的关键结构件。从结构设计逻辑来看，整体采用集成化法兰式布局，主体轴颈与安装法兰采用一体化锻坯加工成型，避免了分体式连接带来的配合间隙累积问题，轴颈部位的多级台阶结构分别对应轴承内圈定位、油封安装、半轴配合的不同功能需求，每一段台阶的直径公差、圆柱度要求都根据配合属性做了区分：过盈配合段的公差带控制在IT6级，保证轴承压装后无相对窜动；间隙配合段的公差带放宽至IT7级，兼顾装配便利性与运转灵活性。

　　法兰盘端面均匀分布的柱状螺栓安装位，采用带导向锥头的压装式螺栓设计，螺栓根部与法兰安装孔采用滚花销接配合，防止车辆行驶过程中螺栓受交变载荷出现松动回转，螺栓的分布圆直径、伸出长度严格匹配对应车型的轮辋安装孔位参数，安装端面的平面度控制在0.02mm以内，避免轮辋安装后出现偏摆，引发高速行驶的车轮抖动问题。从安装边界维度考量，该部件的轴向总长度、最大外圆直径都适配对应车型的转向节内腔空间，轴颈最外端设置的卡簧槽用于限位外侧轴承的轴向位移，靠近法兰盘的轴肩位置预留了油封安装位，可适配标准规格的双唇口橡胶油封，防止轮毂内腔的润滑脂泄漏，同时阻挡外界泥水、粉尘进入轴承滚道，延长部件的维护周期。在功能特性设计上，

　　该结构兼顾了承载能力与轻量化需求，法兰盘非安装面做了均匀的减薄处理，在不降低结构强度的前提下减少了无效重量，轴颈内部的中空通道既可以用于半轴穿过传递动力，也能降低整体转动惯量，提升车辆的加速响应性能。部件表面的金属质感来自加工后的表面处理工艺，非配合面采用喷丸处理提升表面压应力，增强抗疲劳性能，配合面采用精磨加工保证表面粗糙度达到Ra0.8以下，降低轴承运转过程中的摩擦损耗。实际装车应用中，该结构可适配盘式制动系统的安装需求，法兰盘内侧预留的制动盘定位止口，能够保证制动盘与轮轴的同轴度，减少制动过程中的抖动现象，螺栓的数量与分布根据额定轴荷做了匹配设计，单颗螺栓的抗拉强度达到10.9级，可承受急加速、紧急制动、

　　过弯侧倾等多种工况下的复合载荷，不会出现断裂、变形等失效问题。设计过程中通过有限元分析对螺栓孔周边、轴肩过渡位置做了应力集中优化，所有转角位置都采用R角过渡，避免直角结构带来的应力突变，提升部件的疲劳寿命，可覆盖常规家用车全生命周期的使用需求，无需中途拆解维护。
